dormakaba · Приводы распашных дверей

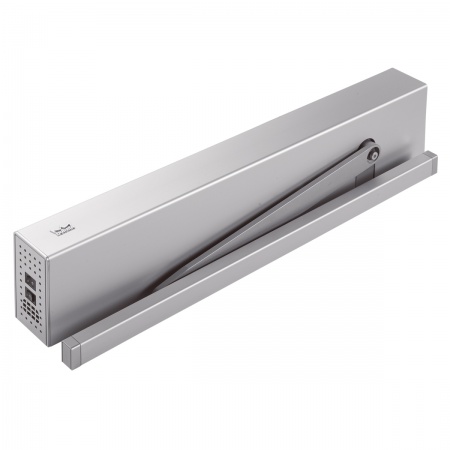

dormakaba ED 100 / ED 250 — модульные приводы для лёгких и тяжёлых распашных дверей
Линейка ED 100 / ED 250 позволяет автоматизировать одно- и двустворчатые распашные двери с разной массой полотна. ED 100 рассчитан на более лёгкие створки, ED 250 — на широкие и тяжёлые. Оба привода допускают нажимную схему с рычагом и тяговую схему с направляющей.
01
Сценарий применения
Как выбрать между ED 100 и ED 250
Подходит
Рабочие условия
- нужно автоматизировать распашную дверь без замены полотна
- требуется работа в ручном и автоматическом режимах
- на объекте есть ветровая нагрузка или перепад давления
- необходима модульная интеграция с замком и датчиками
Проверить
До включения в спецификацию
- масса и ширина каждой створки
- момент инерции, петли и сопротивление уплотнений
- сторона монтажа и глубина откоса
- пожарные требования, координация створок и СКУД
02
Конструкция и функции
Функции, которые задаются комплектацией ED 100 / ED 250
Два диапазона мощности
ED 100 и ED 250 перекрывают разные массы и ширины полотен.
Режим доводчика
Дверь преимущественно открывают вручную, привод помогает и закрывает.
Автоматический режим
Открытие выполняется по датчику, кнопке или сигналу доступа.
Управление ветровой нагрузкой
Привод поддерживает движение при изменяющемся сопротивлении.

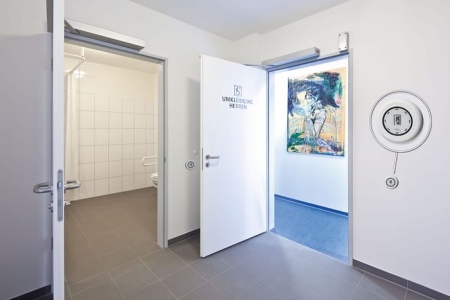

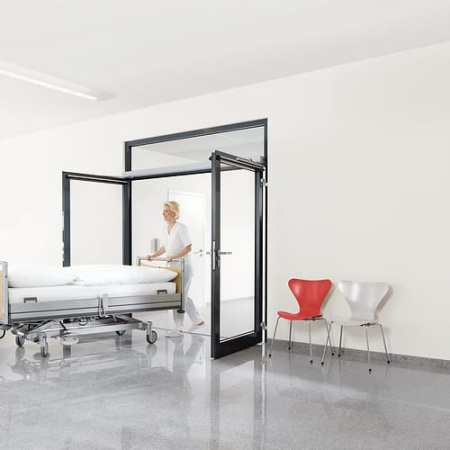

Одно- и двустворчатые двери
Для пары полотен предусматривается координация закрывания.
Модульные функции
Нужные возможности добавляются под конкретный проект.
03
Замер и проектирование
Данные для расчёта привода ED 100 / ED 250
| Исходные данные | Зачем они нужны |
|---|---|
| Полотно | Ширина, высота, масса, материал и центр тяжести. |
| Петли | Тип, состояние и фактическое сопротивление движению. |
| Монтаж | Сторона петель, откос, место под корпус и рычажную систему. |
| Режим | Ручной с помощью, автоматический или смешанный. |
| Интеграция | Замок, кнопки, датчики, СКУД, пожарная автоматика и питание. |
04
Сравнение вариантов
ED 100 / ED 250 и другие способы автоматизации входа
Привод G-U
DTR / DTR B — альтернативное решение для распашных дверей.
Открыть карточку →Компактная автоматика
PORTEO — для внутренних дверей и модернизации.
Открыть карточку →Замена входа
ST FLEX — переход на автоматическую раздвижную схему.
Открыть карточку →05
Технические данные
Рабочие диапазоны ED 100 / ED 250
Важно: окончательные размеры, допустимые нагрузки и функции подтверждаются по выбранному исполнению, чертежу и условиям объекта.
| Параметр | Значение или правило подбора |
|---|---|
| ED 100 | створка до 1100 мм и до 160 кг |
| ED 250 | створка до 1600 мм и до 400 кг |
| Конфигурация | одно- или двустворчатая дверь |

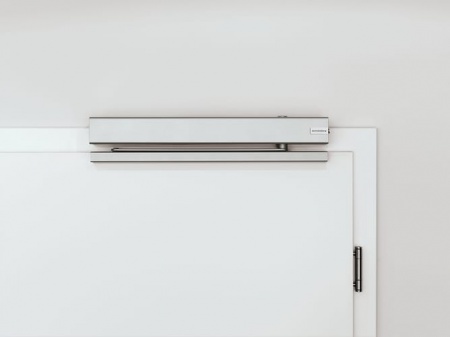

| Монтаж | нажимная схема со стандартным рычагом или тяговая с направляющей |
| Режимы | доводчик и автоматическая работа |
| Дополнительные функции | помощь при ручном открывании, контроль ветровой нагрузки и проектные модули |
06
Практические вопросы
Что уточняют перед заказом привода dormakaba ED 100 / ED 250
Как понять, нужен ED 100 или ED 250?
Выбор выполняют по ширине, массе, моменту инерции и сопротивлению конкретного полотна.
Можно ли установить привод на двустворчатую дверь?
Да, линейка поддерживает такие конфигурации с проектной координацией створок.
Подходит ли система для наружной двери?
Да, при расчёте ветровой нагрузки, уплотнений, замка и монтажной схемы.
Можно ли облегчить ручное открывание?
Да, режим доводчика может дополняться функцией помощи при ручном движении.
Какие данные отправить инженеру?
Чертёж, массу и размеры полотна, направление открывания, фотографии узла, замок и перечень режимов.
