Проектный оператор KBB для крупноформатных и тяжелых автоматических раздвижных дверей. Система сочетает два двигателя, интеллектуальную синхронизацию, несколько режимов работы и диагностику неисправностей для входных групп с высокой нагрузкой.

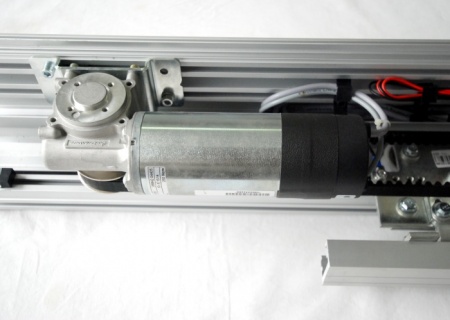

В системе используются два двигателя номинальной мощностью 100 Вт каждый. Контроллер поддерживает независимую и связанную работу приводов.
Для разных масс полотен предусмотрены регулируемые скоростные кривые; производитель указывает рабочий диапазон дверных масс от 100 до 800 кг.

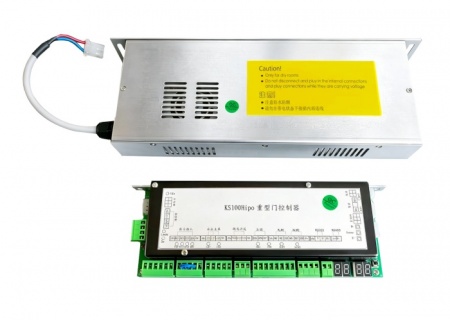

Контроллер использует точное торможение и буферизацию при остановке, что особенно важно для тяжелой подвижной конструкции.
Автоматическая диагностика неисправностей помогает контролировать состояние системы при интенсивной эксплуатации.
| Схема двери | одностворчатая или двустворчатая, направление и требуемая ширина открывания |
|---|---|
| Створки | точная масса каждой створки, материал, размеры и конструкция подвеса |
| Проём | чистая ширина и высота, доступное место для направляющей и привода |
| Режим эксплуатации | частота проходов, требуемые скорости, частичное открывание, время удержания в открытом положении |
| Управление и безопасность | датчики, кнопки, СКУД, выбранный тип замка, аварийные и пожарные сценарии |
| Питание | параметры электросети и требования проекта к подключению автоматики |
| Решение | Ключевая задача | Когда выбирать |
|---|---|---|
| KS100HIPO | тяжелые крупноформатные створки | когда критична высокая несущая способность и двухмоторная синхронизация |
| KS100ANT / KS300ANT | типовая автоматическая раздвижная дверь | для стандартных коммерческих входных групп, где не требуется грузоподъёмность KS100HIPO |
| KH1000 | герметичное закрывание | для медицинских и специальных помещений, где ключевым требованием является герметизация |

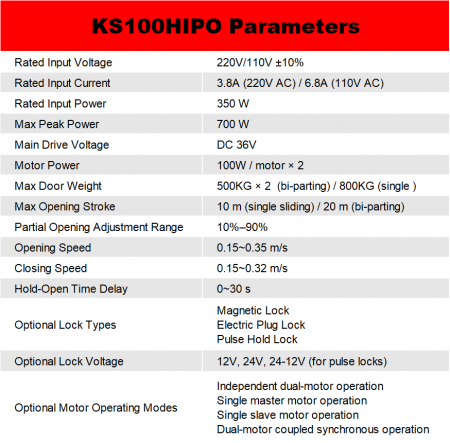

| Номинальное входное напряжение | 220 В / 110 В ±10% |
|---|---|
| Номинальный входной ток | 3,8 А при 220 В AC / 6,8 А при 110 В AC |
| Номинальная входная мощность | 350 Вт |
| Максимальная пиковая мощность | 700 Вт |
| Напряжение основного привода | DC 36 В |
| Мощность двигателей | 100 Вт × 2 |
| Максимальная масса двери | 800 кг — одностворчатая; 500 кг × 2 — двустворчатая |
| Максимальный ход открытия | 10 м — одностворчатая; 20 м — двустворчатая |
| Диапазон частичного открывания | 10–90% |
| Скорость открывания | 0,15–0,35 м/с |
| Скорость закрывания | 0,15–0,32 м/с |
| Задержка в открытом положении | 0–30 с |
| Варианты замков | электромагнитный, электромеханический штекерный, импульсный удерживающий |
| Напряжение замков | 12 В, 24 В, 24–12 В для импульсных замков |
| Режимы двигателей | независимая работа двух двигателей; только ведущий; только ведомый; синхронная связанная работа двух двигателей |

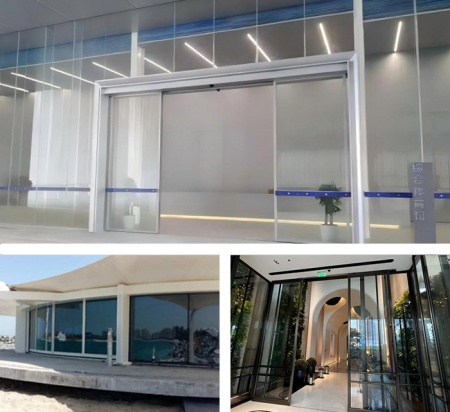

Производитель приводит аэропорты, транспортные узлы, крупные стадионы и площадки, офисные башни и коммерческие комплексы — то есть объекты с крупными проёмами и тяжелыми створками.
Для одностворчатой схемы KBB указывает до 800 кг на створку. Для двустворчатой — до 500 кг на каждую из двух створок.
Контроллер позволяет использовать независимую работу двух двигателей, только ведущий двигатель, только ведомый либо связанную синхронную работу двух двигателей. Конкретный режим выбирается под конструкцию и требования проекта.
Нужны схема и размеры двери, точная масса створок, требуемая ширина открывания, режим эксплуатации, питание, тип управления, датчики, СКУД и требования к замку.
KS100HIPO ориентирован на тяжелые крупноформатные двери. KS100ANT / KS300ANT — другое проектное решение для автоматической раздвижной двери, а KH1000 предназначен для герметичных дверей специальных помещений.
Передайте чертёж или размеры проёма, схему и массу створок. Мы проверим применимость KS100HIPO, режимы, датчики, замок и состав оборудования.
Этого достаточно, чтобы начать подбор тяжелой автоматической раздвижной двери.
