dormakaba · Направляющие ограждения
Ограждения Charon — понятный маршрут к турникетам и контролируемым проходам
Ограждения Charon формируют коридор движения рядом с турникетами, калитками, стойками считывателей и постами контроля. Они не заменяют устройство ограничения доступа, но исключают обход линии и помогают собрать входную зону в едином материале и масштабе.
01
Сценарий применения
Где направляющее ограждение решает реальную задачу
Подходит
Рабочие условия
- нужно исключить обход турникетной линии
- необходимо отделить встречные потоки
- требуется связать калитку, считыватель и турникеты
- архитектура входа требует единого исполнения из стекла и стали
Проверить
До включения в спецификацию
- ширина коридоров и пути эвакуации
- место для разворота колясок и багажа
- тип заполнения и требования к ударной безопасности
- анкеровка в готовый пол и скрытые коммуникации
02
Конструкция и функции
Как собрать ограждение Charon под план входной зоны
Модульные секции
Ширина подбирается под фактический план.

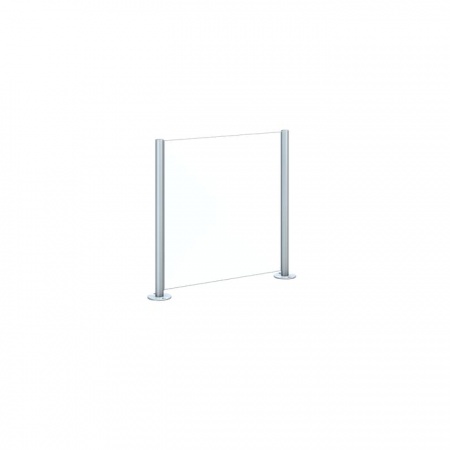

Стеклянное заполнение
Возможны цельностеклянные участки с обработанными кромками.

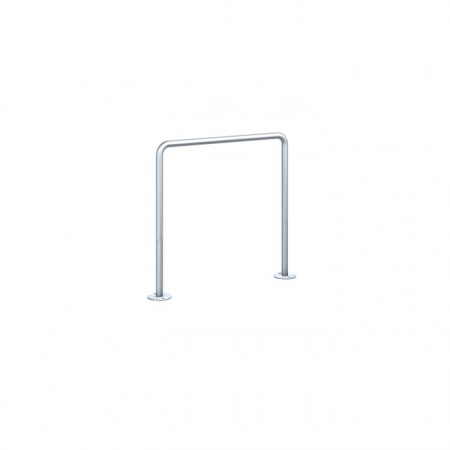

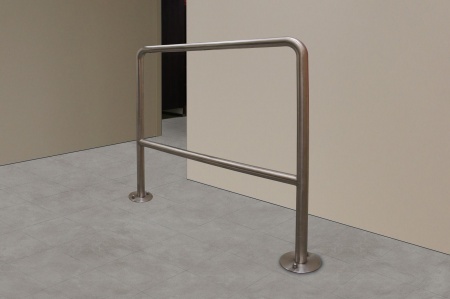

Без заполнения
Стойки и поручни могут формировать более открытый маршрут.
Нержавеющая сталь
Материал согласуется с турникетами и калитками Charon.
Центральная стойка
Добавляется для длинных секций по правилам конкретного исполнения.
Наружное применение
Допустимо для соответствующей конфигурации и крепежа.
03
Замер и проектирование
Размеры для раскладки направляющих ограждений
| Исходные данные | Зачем они нужны |
|---|---|
| План | Длины прямых участков, углы и точки окончания. |
| Проходы | Ширина обычной и доступной полосы. |
| Заполнение | Стекло, открытая конструкция или комбинированный вариант. |
| Сопряжение | Турникеты, калитки, стены и стойки считывателей. |
| Основание | Материал пола, закладные и допустимые места анкеровки. |
04
Сравнение вариантов
Ограждение как часть системы контроля потока
Полуростовые полосы
Argus HSB — основной контролируемый проход.
Открыть карточку →Полноростовой периметр
Kentaur — защита по всей высоте.
Открыть карточку →Компактная проходная
TPB Easy Task — трипод, которому также нужен маршрут обхода и калитка.
Открыть карточку →05
Технические данные
Размеры и варианты ограждений Charon
Важно: окончательные размеры, допустимые нагрузки и функции подтверждаются по выбранному исполнению, чертежу и условиям объекта.
| Параметр | Значение или правило подбора |
|---|---|
| Высота | 900 мм |
| Стандартная ширина секции | 870 мм |
| Проектные ширины | 500–1500 мм и 1501–3000 мм для указанных исполнений карточки |
| Длинные секции | при ширине более 1500 мм предусматривается центральная стойка |
| Заполнение | без стекла или безопасное стекло 10 мм в соответствующей модели |
| Монтаж | анкеровка на готовом полу, внутреннее или допустимое наружное применение |
06
Практические вопросы
Что уточняют перед заказом направляющих ограждений Charon
Можно ли изготовить секцию нестандартной ширины?
Да, для ряда исполнений предусмотрены проектные диапазоны ширины; точный размер подтверждается производителем.
Нужна ли центральная стойка?
Для длинных секций она добавляется для жёсткости согласно выбранной модели.
Можно ли использовать стекло?
Да, существуют исполнения с безопасным стеклом и обработанными кромками.
Подходит ли ограждение для улицы?
Некоторые исполнения подходят, но материал крепежа, основание и климатические нагрузки должны быть проверены.
Что предоставить для раскладки?
План с размерами, положение турникетов и калиток, ширину маршрутов, тип пола и желаемое заполнение.
