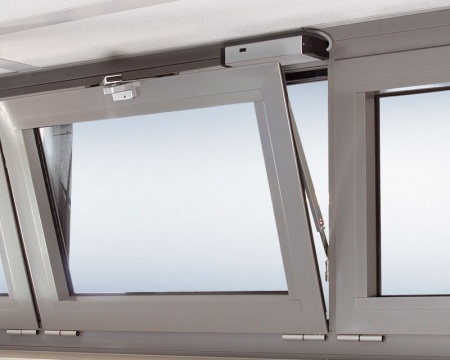

Система открывания фрамуг 24v Gretsch-Unitas (G-U)

Описание

G-U · VENTUS 24 В

Система открывания фрамуг 24 В — управление одной или несколькими створками

Электрическая система VENTUS на 24 В объединяет фрамужные ножницы и привод ELTRAL. Она позволяет дистанционно управлять одной или несколькими вертикально установленными откидными створками для вентиляции и согласованных RWA-решений.

СистемаVENTUS F 300

Питание24 В DC

Открывание200 или 300 мм

ПриводыELTRAL S 24 L / 300/24

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

нужно дистанционное открывание фрамуг
несколько створок объединяются передачами
требуется компактная ножничная система

Проверить

До включения в спецификацию

число и массу створок
схему тяг и передач
режим вентиляции или RWA

Конструкция и функция

Как работает решение

Назначение

Системная роль

электрическая система VENTUS 24 В

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Система открывания фрамуг 24v Gretsch-Unitas (G-U)	электрическая система VENTUS 24 В
Автоматические системы открывания фрамуг	автоматическая система VENTUS
Ручные системы открывания фрамуг	ручная система VENTUS
Цепные приводы 24v Gretsch-Unitas (G-U)	компактный 24-вольтовый цепной привод

Технический слой

Характеристики и исходные данные производителя

Технические данные

Ассортимент имеющихся приводов	F 300 с двигателем ELTRAL S 24 L	F 300 с двигателем ELTRAL 300/24
Номинальная мощность [Н]	1200	3000
Потребление тока [A]	0,7	0,8
Ширина открытия [мм]	200 (при ходе 50) 300 (при ходе 70)	200 (при ходе 40) 300 (при ходе 70)
Продолжительность включения [%]	20	20
Тип защиты [IP]	54	54
Размеры [мм] Длина Ширина Высота	210 36 76	270 55 102

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Система открывания фрамуг 24v Gretsch-Unitas (G-U)?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Система открывания фрамуг 24v Gretsch-Unitas (G-U)

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
