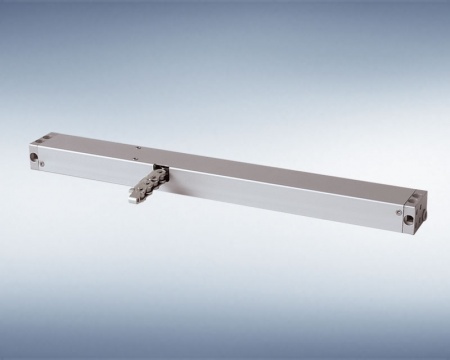

Цепные приводы 230v Gretsch-Unitas (G-U)

Описание

G-U · Приводы 230 В

Цепные приводы 230 В — локальное автоматическое проветривание

Цепные приводы G-U на 230 В применяют для комфортного автоматического проветривания окон. Компактный корпус и разные диапазоны усилия и хода позволяют подобрать решение для локальной схемы без отдельной 24-вольтовой сети.

Питание110/230 или 230 В

Типцепной привод

Усилие250–600 Н

СерииK25, KS 30/40, K30, K60

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

нужно локальное автоматическое проветривание
на месте есть сетевое питание
важен компактный монтаж

Проверить

До включения в спецификацию

схему управления и защиты
ход и усилие модели
условия установки

Конструкция и функция

Как работает решение

Назначение

Системная роль

цепной привод 230 В

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Цепные приводы 230v Gretsch-Unitas (G-U)	цепной привод 230 В
Цепные приводы 24v Gretsch-Unitas (G-U)	компактный 24-вольтовый цепной привод
Штоковые приводы 230v Gretsch-Unitas (G-U)	штоковый привод 230 В
Автоматические системы открывания фрамуг	автоматическая система VENTUS

Технический слой

Характеристики и исходные данные производителя

Технические данные

Ассортимент имеющихся приводов	K25	KS 30/40	K30	K60
Рабочее напряжение [В перем. тока]	230	110 / 230	110 / 230	230
Сила тяги/сила сжатия [Н]	250	300	300	600
Потребление тока [A]	0,2	0,12	0,16	0,2
Ширина открытия [мм]	200 – 400	110 – 400	200 – 500	250 / 400
Тип защиты [IP]	32	30	32	32
Температура окружающей среды [°C]	от -5 до +75	от -5 до +65	от -5 до +65	от -5 до +75
Размеры [мм]
Ширина	560	386,5	456	в зависимости от хода
Высота	26	38,1	43	40
Глубина	41	58,5	60	56

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Цепные приводы 230v Gretsch-Unitas (G-U)?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Цепные приводы 230v Gretsch-Unitas (G-U)

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
