TS Compakt подходит
Если дверь типовая и не требует расширенных функций
- офисные и хозяйственные двери
- стандартные двери до 1100 мм
- объекты с большим количеством одинаковых дверей
- проекты, где важна простота монтажа и складской унификации
Описание
dormakaba · базовые рычажные доводчики

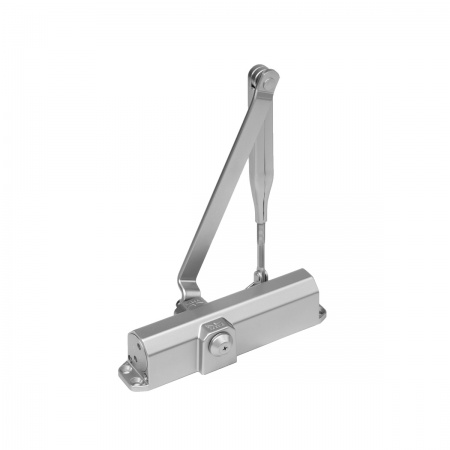

TS Compakt — компактный доводчик EN 2/3/4 для стандартных дверей до 1100 мм
Экономичная модель для типовых дверей, где нужны две регулируемые фазы закрывания и быстрый монтаж без отдельной backplate. Усилие выбирается перестановкой корпуса и/или опоры рычага под ширину створки.
УсилиеEN 2/3/43 фиксируемых настройки
Ширинадо 1100 ммSize 4
Монтажбез backplateбыстрая установка
Hold-openопциячерез специальный рычаг
01
Выбор доводчика
Когда TS Compakt достаточно без перехода на более дорогую серию
Сравните альтернативы
Если нужны дополнительные функции
02
Механика и функции
Как TS Compakt настраивается под три типовых размера двери
Для двери примерно до 850 мм.
Для двери примерно до 950 мм.
Для двери примерно до 1100 мм.
Скорость регулируется отдельно в двух диапазонах.
Корпус крепится без обязательной монтажной пластины.
Опциональный рычаг удерживает дверь открытой.
03
Подбор и проектирование
Какие параметры нужны для установки TS Compakt
| Что нужно знать | Почему это влияет на систему |
|---|---|
| Ширина | До 850 / 950 / 1100 мм для Size 2 / 3 / 4. |
| Направление | Модель non-handed. |
| Скорость | Настраивается отдельно 180°–15° и 15°–0°. |
| Hold-open | Требует соответствующего рычага. |
| Противопожарность | Фиксация открытого положения не применяется без допустимой fire-схемы. |
| Монтаж | Проверяется шаблон конкретного Size. |
!
Для противопожарной двери
Проверяется не только EN-класс доводчика, но и допуск всей дверной конструкции, монтажное положение, тяга/шина и наличие hold-open функций.
04
Сравнение
TS Compakt и соседние доводчики — что выбрать под дверь
05
Технические данные
Ключевые технические параметры TS Compakt
Полезные данные старой карточки не теряем.
Характеристики, ограничения и функции перенесены в структурированный слой и сверены по текущим материалам dormakaba.
| Усилие | EN 2 / 3 / 4 |
| Ширина Size 2 | до 850 мм |
| Ширина Size 3 | до 950 мм |
| Ширина Size 4 | до 1100 мм |
| Скорость | 180°–15° и 15°–0° регулируются отдельно |
| Исполнение | non-handed |
| Hold-open | опциональный рычаг |
06
FAQ
Частые вопросы по TS Compakt
Как выбирается EN 2/3/4?
Настройка зависит от ширины двери: примерно до 850, 950 или 1100 мм.
Нужна ли монтажная пластина?
В обычной установке TS Compakt монтируется без backplate.
Можно ли регулировать дохлоп?
Да. Вторая фаза 15°–0° регулируется отдельным клапаном.
Есть ли hold-open?
Да, как опция с соответствующим рычагом.
TS Compakt или TS Profil?
Compakt проще и экономичнее; Profil добавляет регулируемый opening brake и более проектную настройку.
Технический подбор
Проверим, достаточно ли TS Compakt по ширине и функциям двери
Пришлите ширину, высоту и массу двери, направление открывания и условия эксплуатации. Проверим усилие, монтаж и комплектующие.
01Дверьразмер, масса, тип
02Условияулица, fire, трафик
03Комплектcloser + arm/channel
