YLI · Дверная контактная группа

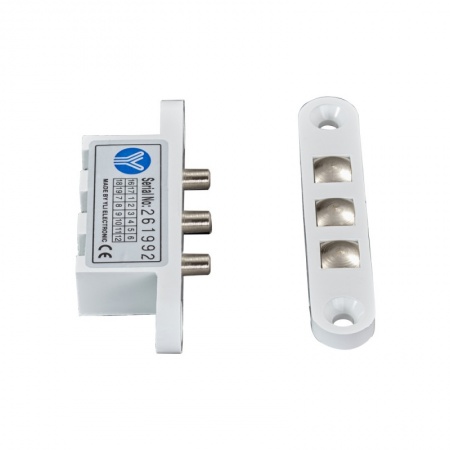

DLK-404-3 — разъёмное питание оборудования на дверном полотне
DLK-404-3 образует электрическое соединение между рамой и створкой, когда дверь находится в закрытом положении. При открывании контакты расходятся, поэтому модель применяют только там, где электрозамок, датчик или другая цепь допускает такое отключение.
01
Сценарий применения
Когда размыкаемая контактная передача подходит двери
Подходит
Когда модель уместна
- замок или устройство на полотне получает питание только при закрытой двери
- не требуется непрерывная связь во время движения створки
- есть место для соосной врезки двух частей контактной группы
- дверной узел позволяет точно отрегулировать прижим контактов
Проверить
Что уточнить до заказа
- допускает ли подключённое оборудование обесточивание при открывании
- не превышают ли цепь 36 В и 5 А
- совпадает ли геометрия рамы и полотна в закрытом положении
- нужна ли передача сигнала при открытой двери — тогда требуется кабелепереход
02
Устройство и работа
Как две части DLK-404-3 соединяют электрическую цепь
Ответные контактные части
Одна часть ставится в раму, вторая — в полотно.
Пружинный прижим
Контакты сходятся при закрывании и компенсируют небольшой монтажный допуск.
Латунные поверхности
Плакирование снижает окисление контактной зоны при штатной эксплуатации.
Разрыв при открывании
Цепь физически отключается, когда створка отходит от коробки.
Внутренний монтаж
Узел скрывают в торцах, чтобы не прокладывать наружную петлю кабеля.
Ограничение нагрузки
Контакты не предназначены для превышения заявленных тока и напряжения.
03
Данные для проектирования
Что измерить перед врезкой DLK-404-3
| Исходные данные | Зачем они нужны |
|---|---|
| Зазор двери | Определяет, смогут ли части надёжно соприкасаться без механического удара. |
| Положение замка | Контактную группу размещают так, чтобы не пересекать корпус и крепёж. |
| Назначение цепей | Нужно понимать, какие линии допустимо разрывать при открывании. |
| Нагрузка | Суммарный ток подключённых устройств должен оставаться ниже 5 А. |
| Регулировка двери | Провисание створки не должно нарушать совмещение контактов. |
04
Сопоставление решений
Контактная группа или постоянный кабель через петлю
DLK-404
Соседняя модель той же серии; выбор выполняют по чертежу и контактной конфигурации.
Открыть карточку →KL-468
Металлический гибкий переход сохраняет непрерывную кабельную связь при открывании.
Открыть карточку →KL-8 ПВХ
Гибкий переход в чёрной оболочке для другой монтажной схемы.
Открыть карточку →05
Технические данные
Официальные параметры DLK-404-3
Основание: параметры взяты с отдельной официальной страницы YLI для DLK-404-3.
| Параметр | Значение |
|---|---|
| Тип изделия | дверная контактная группа |
| Материал корпуса | высокопрочный алюминий с пескоструйной отделкой |
| Материал контактов | плакированная латунь |
| Максимальный ток | 5 А |
| Рабочее напряжение | 0–36 В DC/AC |
| Применение | одинарные и двустворчатые двери |
| Масса | 0,06 кг |
Контактная группа не является кабелепереходом: при открытой двери электрическое соединение отсутствует.
06
Практические вопросы
Проектные вопросы по DLK-404-3
Для чего применяется DLK-404-3?
Контактная группа передаёт питание или сигналы между неподвижной дверной рамой и оборудованием на полотне при закрытой двери.
Какое напряжение допускает производитель?
Официально указан диапазон 0–36 В постоянного или переменного тока.
Какой максимальный ток контактов?
Для модели заявлен ток до 5 А.
Можно ли использовать на двустворчатой двери?
Производитель указывает применение на одинарных и двойных дверях, но конкретную схему размещения определяют по дверному узлу.
Чем контактная группа отличается от гибкого кабелеперехода?
Контактная группа соединяет цепь только при соприкосновении частей двери; гибкий переход сохраняет непрерывный кабель при движении полотна.
