GEMOS access · Дверной уровень

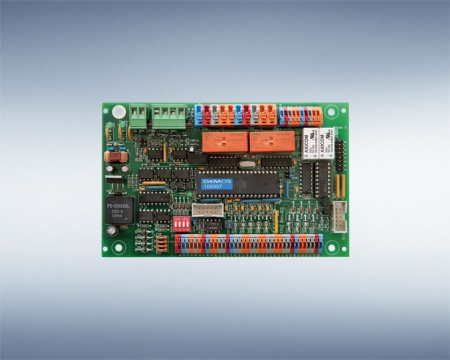

Модуль GEMOS access GAM — подключение считывателей, замков и сигналов двери
Дверной модуль GAM объединяет исполнительные устройства, датчики и считыватели непосредственно у двери. Конфигурацию выбирают по числу дверей, входам и выходам, типу шины, требованиям к шифрованию и интеграции с FTNT или электронными замками.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно децентрализованно подключить компоненты одной или двух дверей
- на двери используются разные считыватели, датчики и исполнительные устройства
- требуется интеграция контроля доступа с эвакуационной техникой
Проверить
До включения в спецификацию
- актуальное поколение GAM и поддерживаемые протоколы
- состав входов, выходов, реле и контролируемых линий
- длину шины, резервирование, питание и электромагнитную совместимость
02
Конструкция и применение
Ключевые особенности решения
Локальное управление
Модуль обрабатывает сигналы двери и взаимодействует с центральным контроллером.
Гибкая коммутация
Входы и выходы позволяют подключать замок, контакт двери, кнопку выхода и дополнительные сигналы.
Шинная архитектура
Кольцевая или линейная топология выбирается по требованиям к отказоустойчивости.
Интеграция FTNT
Текущая GEMOS access предусматривает прямую связь FTNT10/20 через дверной модуль GAM.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Состав двери | Замок, считыватели, контакты, кнопки и аварийные устройства определяют I/O. |
| Количество дверей на модуль | Проверяется по конкретной ревизии GAM и выбранной схеме. |
| Протокол считывателя | Нужна совместимость с GEMOS universal bus, OSDP или другим интерфейсом. |
| Шинная трасса | Влияет на длину, сечение кабеля, гальваническую развязку и резервирование. |
| Питание нагрузки | Замки и приводы могут требовать отдельного источника, а не питания самого модуля. |
04
Сравнение
Соседние решения и альтернативы
| Решение | Главное отличие |
|---|---|
| Модули GEMOS access | дверной модуль GEMOS access для локального I/O |
| GEMOS access controller | центральный контроллер для связи с сервером |
| Модуль управления эвакуационной дверью FTNT | интеграция эвакуационной двери FTNT |
| GEMOS access service tool | сервисный инструмент для диагностики GAM |
05
Технический слой
Характеристики и данные существующей карточки
Технические данные установленного поколения. Параметры ниже сохранены для идентификации и обслуживания. Для нового проекта артикул и совместимость подтверждаются по актуальной документации G-U.
Свойства модулей GEMOS access (GAM)
- Современная технология управления до 2 дверей на базе микроконтроллера
- Передача данных с шифрованием по AES
- Возможность работы в кольцевой шине благодаря RS485-хабу и интегрированному разделителю шин
- Длина кабеля между модулями до 1 км, благодаря усилителям и гальванической развязке шин
- Обновление фирменного ПО во время работы через access Bus
- Последовательный интерфейс для подключения компонентов дверной шины, например, BKS-NET с транскодированием на GAM
- Интегрированная SPS-функциональность
- Клеммы с кодированием цветом для простого монтажа без применения инструментов
- Возможность выполнения ревизии одним человеком в сочетании с сервисным инструментом
- Независящие от изготовителя считыватели карт, различные методы считывания
Технические данные
|
Модули GEMOS access (GAM) |
|
|
Входы |
|
|
Двоичные входы |
8 |
|
Входы оптрона с гальванической развязкой |
2 |
|
Входы сигнальных линий (контролируемые) |
4 |
|
Выходы |
|
|
Релейные выходы |
4 |
|
Выходы оптрона |
4 |
|
Общие сведения |
|
|
Электропитание |
9 ~ 30 В DC |
|
Мощность |
9 Вт |
|
Рабочая температура |
0 - 70 °C, влажность воздуха 10 – 90 %, |
|
Размеры |
160 x 25 x 100 мм |
|
Корпус |
опция |
|
Установочный конструктив |
Формат еврокарт |
|
Масса |
160 г |
Точный артикул, аппаратная или программная версия, совместимость, сертификаты и состав системы подтверждаются по актуальной документации производителя и проекту конкретной двери или объекта.
06
Вопросы по подбору
Частые вопросы
Сколько дверей обслуживает GAM?
Старая техническая таблица карточки описывает управление до двух дверей; точный предел зависит от актуальной аппаратной ревизии.
Можно ли подключить считыватели другого производителя?
GEMOS access поддерживает разные типы считывателей, но протокол и криптографическая совместимость проверяются заранее.
Для чего нужна кольцевая шина?
Она позволяет повысить доступность связи при обрыве одного участка, если архитектура и контроллеры поддерживают резервирование.
Можно ли подключить FTNT напрямую?
Текущая официальная архитектура предусматривает связь FTNT10/20 через дверной модуль GAM.
Что нужно для подбора?
Функциональная схема двери, перечень устройств, протоколы, питание, трассы и требования к резервированию.
