Описание
dormakaba registration unit · Узкая рама

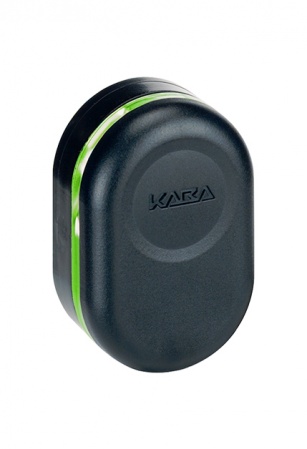

Registration Unit 90 03 — компактный RFID-модуль для рамы, фурнитуры и металлической поверхности
dormakaba registration unit 90 03 имеет узкий корпус для прямого монтажа на дверные рамы и элементы фурнитуры, включая металлические поверхности. Считыватель работает с Access Manager 92 00 либо Remote Reader 91 15, поддерживает LEGIC и MIFARE и передаёт данные по шифрованному каналу.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- на двери доступна только узкая монтажная поверхность
- считыватель требуется установить непосредственно на металлическую раму
- управляющий контроллер должен находиться в защищённой зоне
Проверить
До включения в спецификацию
- габариты рамы, монтажную рамку и материал основания
- контроллер, длину линии и способ защищённого подключения
- RFID, климат и степень защиты конкретного исполнения
02
Конструкция и применение
Ключевые особенности решения
Малый корпус
Устройство рассчитано на рамы и ограниченные монтажные зоны.
Монтаж на металл
Предусмотрена монтажная рамка для металлических поверхностей.
Отдельный контроллер
Решение об открытии принимается 92 00 или 91 15.
Защищённая коммуникация
Данные считывания передаются по шифрованному соединению.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Ширина и профиль рамы | Определяют возможность размещения и крепёж. |
| Материал поверхности | Для металла требуется соответствующая монтажная схема. |
| Контроллер | Выбирается 92 00 либо 91 15 по архитектуре двери. |
| RFID | Согласуются LEGIC/MIFARE и действующие носители. |
| Среда | Проверяются помещение, защищённая наружная зона и климатические условия. |
04
Сравнение
Соседние решения и альтернативы
| Решение | Главное отличие |
|---|---|
| Считыватель dormakaba registration unit 90 03 | узкая registration unit для дверных рам и металлических поверхностей |
| Считыватель Registration Unit 90 04 | 90 04 с другим узким корпусом и погодостойким позиционированием |
| Считыватель dormakaba registration unit 90 01 | 90 01 в дизайнерском корпусе с Bluetooth |
| Регистрационный модуль dormakaba remote reader 91 15 | remote reader 91 15 как управляющая часть |
05
Технический слой
Характеристики и данные существующей карточки
Сохранённые технические данные карточки. Интерфейсы, RFID, классы защиты и программная совместимость подтверждаются по выбранному артикулу и актуальному factsheet.
Считыватели 90 00, 90 04, 90 03Устройства этой серии предназначены только для авторизации допуска бесконтактным способом и не имеют цифровых входов или выходов.
Регистраторы извещают пользователей о результатах авторизации при помощи световых сигналов: зеленый – доступ разрешен, красный – в доступе отказано.
Устройства могут работать при температуре окружающей среды от −25 до +70 °C.
Особенности:
- Для установки внутри и вне помещений
Поддерживают бесконтактные технологии MIFARE и LEGIC
Работают в режиме онлайн
Управляются системой dormakaba exos 9300
Точный артикул, версия программного обеспечения, RFID-технология, интерфейсы, класс защиты, сертификаты и совместимость подтверждаются по актуальной документации dormakaba и проекту конкретной двери или объекта.
06
Вопросы по подбору
Частые вопросы
Где устанавливают 90 03?
На дверных рамах или фурнитуре, включая металлические поверхности.
Работает ли устройство самостоятельно?
Нет, оно подключается к Access Manager 92 00 или Remote Reader 91 15.
Какие RFID-стандарты поддерживаются?
LEGIC и MIFARE в соответствующей конфигурации.
Можно ли установить снаружи?
Допускаются защищённые наружные зоны; конкретные условия сверяют по исполнению.
Какие исходные данные нужны?
Размер рамы, материал, место установки, контроллер, RFID, кабель и климатические требования.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте планы и перечень дверей, функциональные сценарии, существующую СКУД, типы идентификаторов, сеть, питание и требования к эвакуации. ATGR проверит совместимость, подготовит архитектуру, спецификацию и состав поставки.
01Проверка исходных данныхразмеры и задача
02Архитектура и совместимостьсовместимость и монтаж
03Спецификация и поставкасостав и поставка
