Iron Logic · Считыватель EM-Marine

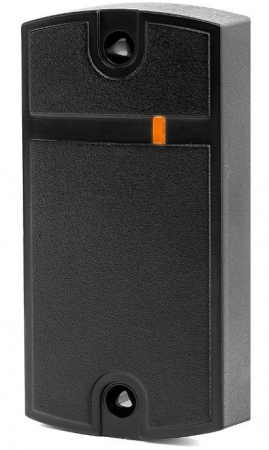

Чёрный Matrix-II (мод. E) — тёмный корпус для стандартной схемы Dallas TM
Чёрный Matrix-II решает ту же задачу, что светлое исполнение: принимает код идентификатора EM-Marine и передаёт его контроллеру. Тёмный корпус выбирают под чёрную фурнитуру, стойку или профиль, сохраняя официальные параметры питания, дальности и интерфейса.
01
Сценарий применения
Когда тёмное исполнение Matrix-II оправдано
Подходит
Когда модель уместна
- чёрная дверная рама, турникетная стойка или панель
- система на идентификаторах EM-Marine
- контроллер с входом Dallas Touch Memory
- автономная или сетевая архитектура СКУД
Проверить
Что уточнить до заказа
- не требуется ли другой формат, например MIFARE или HID
- совпадает ли интерфейс входа контроллера
- не превышена ли длина линии 15 м
- не создаёт ли металлическое основание помех для чтения
02
Устройство и работа
Из каких функциональных частей состоит Matrix-II
Антенна 125 кГц
Формирует рабочую зону для карт и брелоков EM-Marine.
Декодирование UID
Считыватель получает код идентификатора без хранения списка пользователей.
Dallas Touch Memory
Код передаётся во внешний контроллер в формате эмуляции DS1990A.
Индикация
Световой и звуковой сигналы показывают состояние устройства.
Компактный корпус
Размер 85×44×18 мм упрощает размещение рядом с дверью.
Широкое питание
Диапазон 9–24 В DC требует проверки фактического источника и кабеля.
03
Данные для проектирования
Что согласовать до подключения чёрного Matrix-II
| Исходные данные | Зачем они нужны |
|---|---|
| Формат карт | Только EM-Marine 125 кГц для данной модели. |
| Протокол | Вход контроллера должен работать с Dallas Touch Memory. |
| Трасса | Длина, сечение и соседство силовых кабелей влияют на устойчивость связи. |
| Основание | Металл рядом с антенной может уменьшить фактическую дальность. |
| Положение | Высоту и направление предъявления карты выбирают под поток пользователей. |
04
Сопоставление решений
Цвет корпуса и соседние устройства в проекте
Matrix-II Grey
Светлое исполнение с теми же паспортными параметрами.
Открыть карточку →Кодовая панель
TS-KBD-EM2 Metal добавляет клавиатуру, встроенный контроллер и считыватель.
Открыть карточку →Считыватели
Все считыватели каталога для других форматов и способов подключения.
Открыть карточку →05
Технические данные
Паспортная спецификация чёрного Matrix-II
Основание: актуальные значения сверены по официальной странице производителя Iron Logic.
| Параметр | Значение |
|---|---|
| RFID-частота | 125 кГц |
| Поддерживаемые ключи | EM-Marine |
| Дальность | 6–8 см |
| Напряжение | 9–24 В постоянного тока |
| Ток | 35 мА |
| Выход | Dallas Touch Memory, DS1990A |
| Линия до контроллера | до 15 м |
| Корпус | ABS, чёрный |
| Индикация | световая и звуковая |
| Температура | −40…+50 °C |
| Размеры | 85×44×18 мм |
В карточке использованы актуальные значения 9–24 В и −40…+50 °C с сайта Iron Logic; они заменяют устаревшие цифры старого описания.
06
Практические вопросы
Вопросы по чёрному Matrix-II
Есть ли электрическая разница между чёрным и серым Matrix-II?
Официальная модель имеет одинаковые базовые характеристики; выбор цвета не меняет частоту, интерфейс, питание или дальность чтения.
Работает ли считыватель с MIFARE?
Нет. Matrix-II (мод. E) предназначен для EM-Marine 125 кГц; для MIFARE нужен другой считыватель.
Можно ли подключить его по Wiegand?
Для этой модели официально указан Dallas Touch Memory. Wiegand относится к другим исполнениям и не должен предполагаться без проверки артикула.
Что ограничивает расстояние до контроллера?
Производитель устанавливает для Dallas Touch Memory максимальную длину линии 15 м.
Что нужно проверить при установке двух считывателей рядом?
Следует выдержать расстояние по монтажной документации, чтобы радиочастотные поля не снижали стабильность чтения.
