Входные, офисные, профильные, металлические, деревянные и стеклянные двери. До изготовления необходимо согласовать длину, межосевое расстояние, толщину полотна, положение замка и вариант крепления.

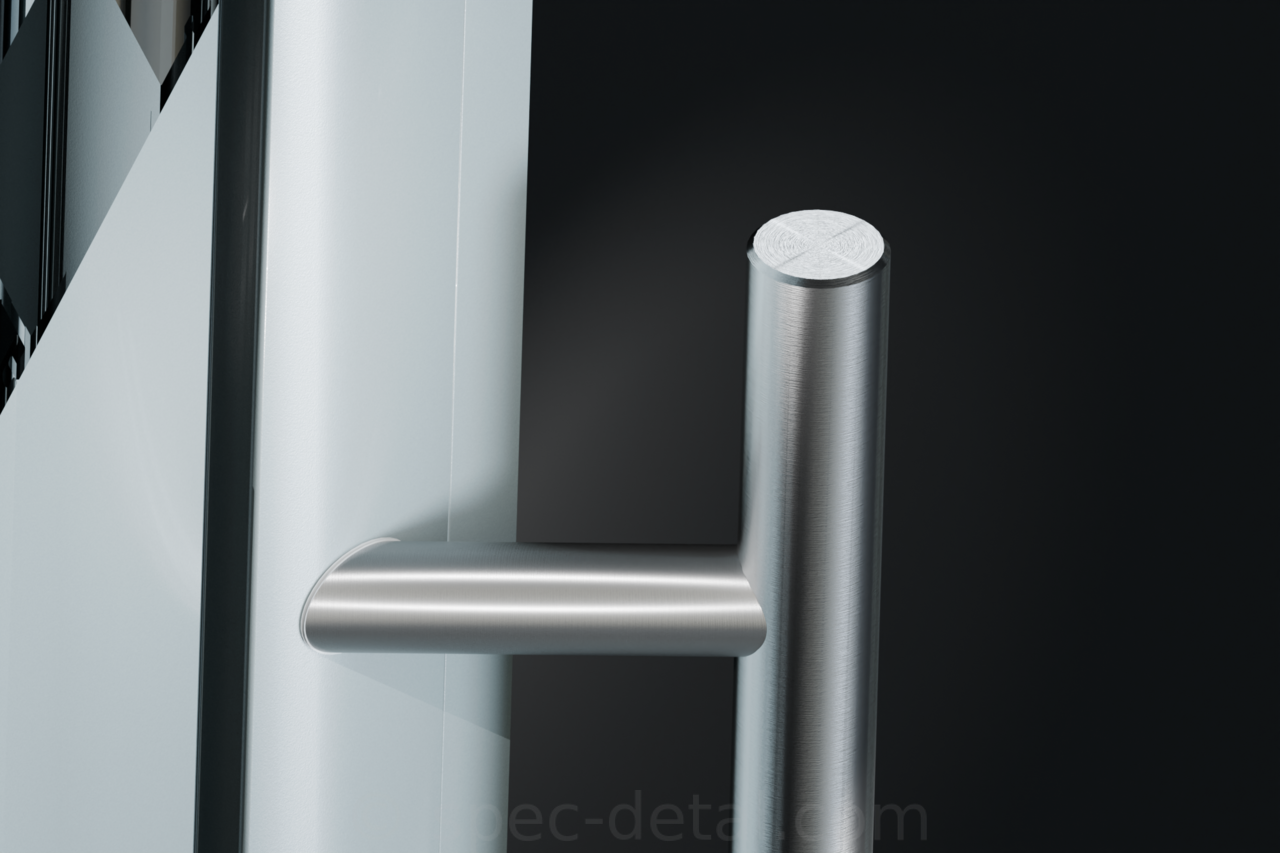

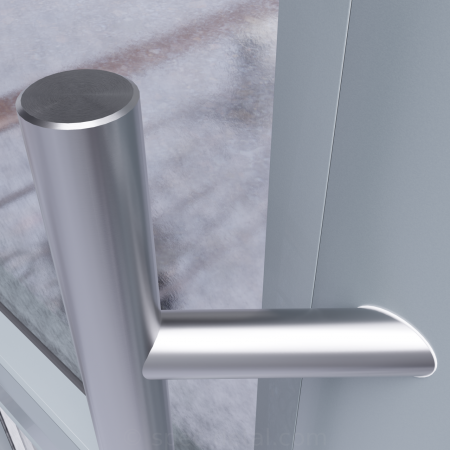

Смещение обеспечивает свободный хват и доступ к замку.
Фиксированное; размер фиксируют до изготовления или регулируют при монтаже в зависимости от модели.
Матовая SSS и полированная PSS позволяют согласовать ручку с петлями, замком и другими металлическими элементами.
Односторонний или двусторонний вариант выбирают по конструкции двери и доступу к обратной стороне полотна.
Шпильки и втулки должны соответствовать фактической толщине двери; для нестандартной толщины нужен отдельный комплект.
Требуются защитные прокладки, точный шаблон отверстий и проверка допустимости крепления.
| Исходные данные | Что проверяется |
|---|---|
| Материал полотна | Стекло, металл, алюминиевый или ПВХ-профиль, дерево. |
| Толщина двери | Длина шпилек, втулок, прокладок и возможность одностороннего крепления. |
| Длина ручки | Пропорции относительно высоты и ширины полотна. |
| Межосевое расстояние | Совпадение с отверстиями и выбранной моделью. |
| Замок и цилиндр | Отсутствие конфликта с поручнем и стойками. |
| Поверхность | SSS, PSS или подтверждённое специальное исполнение. |
Межосевое расстояние задаётся до изготовления и должно совпадать с подготовкой полотна. Для замены по существующим отверстиям нужен фактический замер.
| Модель | Главное отличие | Что сравнить |
|---|---|---|
| СДР-12текущая страница | смещение обеспечивает свободный хват и доступ к замку | фиксированное, D32 или D38 |
| СДР-10 | смещение поручня освобождает зону цилиндра и замка | Сравнить по полотну, замку и межосевому |
| СДР-12N с накаткой | смещённый поручень с рельефной поверхностью | Сравнить по полотну, замку и межосевому |
| СДР-13 | смещение поручня оставляет рабочее пространство около замка | Сравнить по полотну, замку и межосевому |
Точный артикул, крепёж, поверхность и размер подтверждаются после проверки двери и выбранной конфигурации.

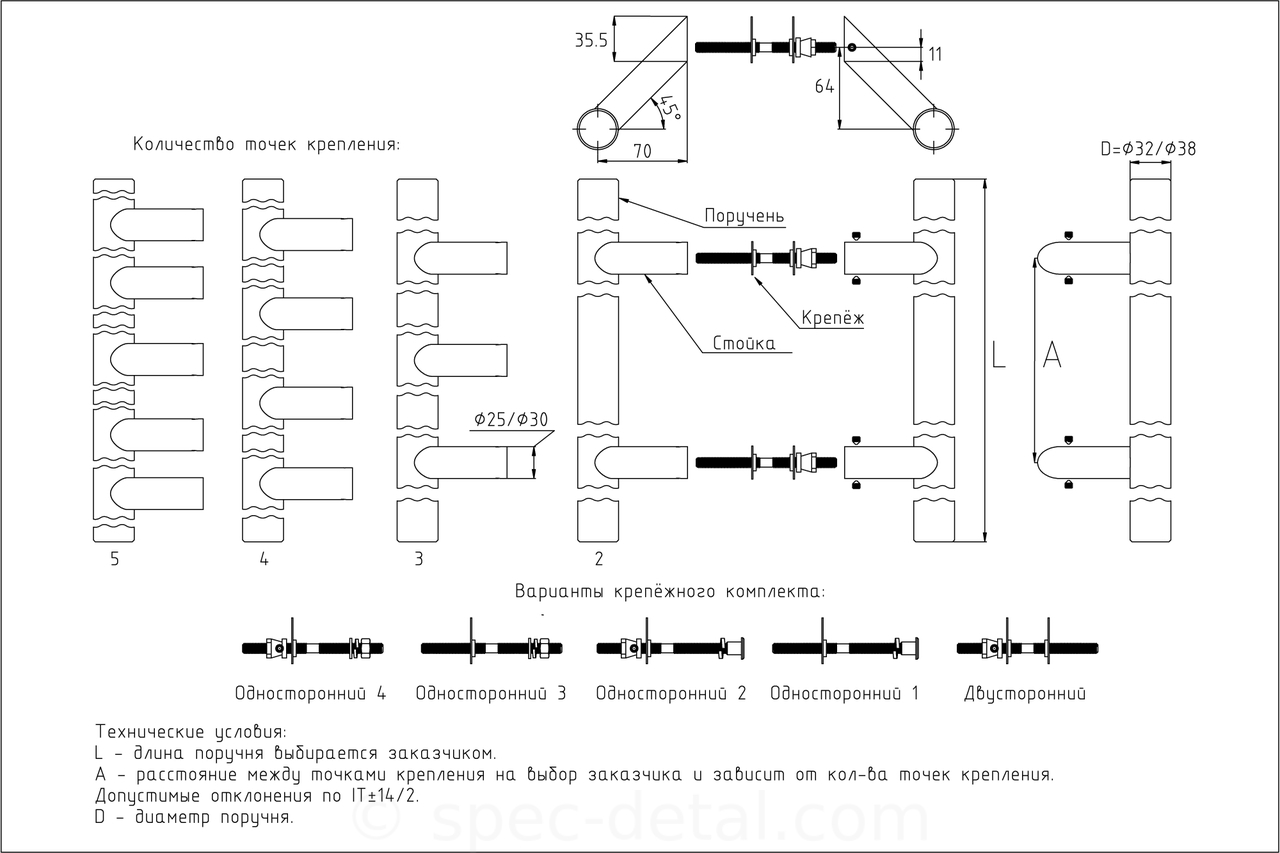

| Производитель | Спецдеталь |
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Поручень / диаметр | D32 или D38 |
| Длина или размер | 300–3000 мм |
| Межосевое расстояние | фиксированное |

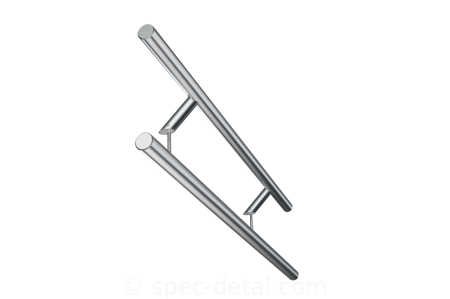

| Геометрия | смещение обеспечивает свободный хват и доступ к замку |
| Поверхности | матовая шлифованная SSS, полированная PSS; специальные покрытия подтверждаются по исполнению |
| Комплект | односторонний или двусторонний — по проекту |
| Монтаж | крепёж выбирается по материалу и фактической толщине полотна |

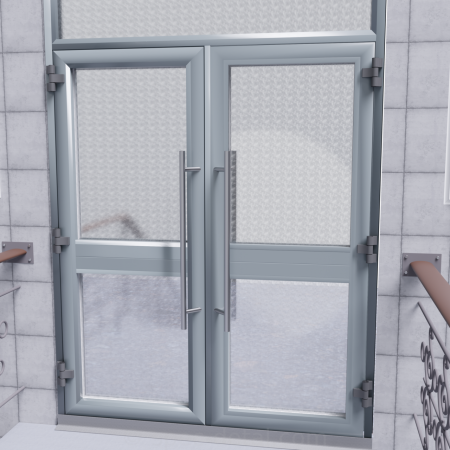

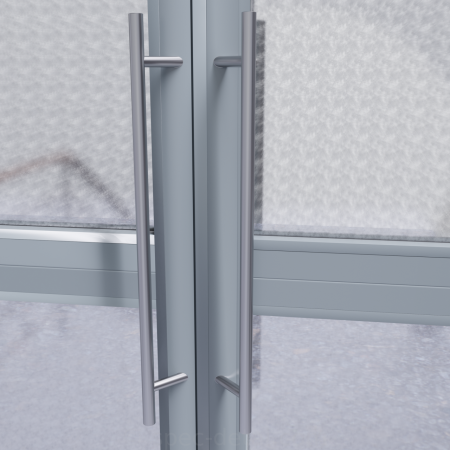

СДР-12 подбирают для входные, офисные, профильные, металлические, деревянные и стеклянные двери. Окончательная возможность установки зависит от материала и толщины полотна, схемы крепления и положения замка.
Для модели указан размерный диапазон: 300–3000 мм. Межосевое расстояние — фиксированное. Перед изготовлением размеры сверяют с чертежом двери или существующими отверстиями.
Монтаж на стекло возможен только с подходящими защитными прокладками и крепежом. Отверстия, толщину стекла и расположение ручки согласуют до закалки полотна.
SSS даёт спокойную матовую поверхность, PSS — полированную. Покрытие TiN, окраску по RAL, перфорацию или другое исполнение подтверждают для конкретной модели и партии.
Нужны материал и толщина полотна, общая длина ручки, межосевое расстояние, одно- или двусторонний комплект, положение замка и желаемая поверхность.
Пришлите фото или чертёж полотна, его толщину, длину ручки, межосевое расстояние и положение замка. ATGR проверит совместимость и подготовит спецификацию.
