Описание
СпецДеталь · СДР-16.2

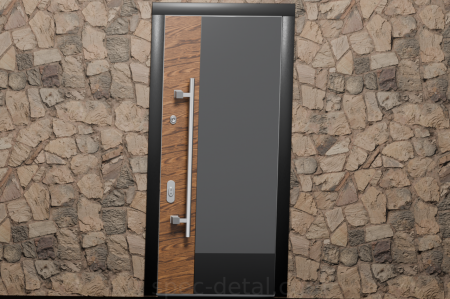

СДР-16.2 — проектная ручка-штанга из нержавеющей стали AISI 304
Ручка применяется на входных, офисных и общественных дверях как стационарный поручень без связи с защёлкой замка. Длину, расстояние между стойками, поверхность и крепёж согласуют с дверным полотном до изготовления.
01
Выбор по задаче
Когда решение подходит и что проверить заранее
Подходит
Рабочий сценарий
- нужна длинная стационарная ручка для интенсивной двери
- требуется индивидуальная длина и положение стоек
- полотно допускает сквозное крепление
- важна возможность окраски в цвет RAL
Проверить
До включения в спецификацию
- толщину и материал полотна
- закладные или усиление профильной двери
- односторонний или парный монтаж
- фактическую длину, межосевое и направление ручки
02
Конструкция и работа
Ключевые особенности продукта

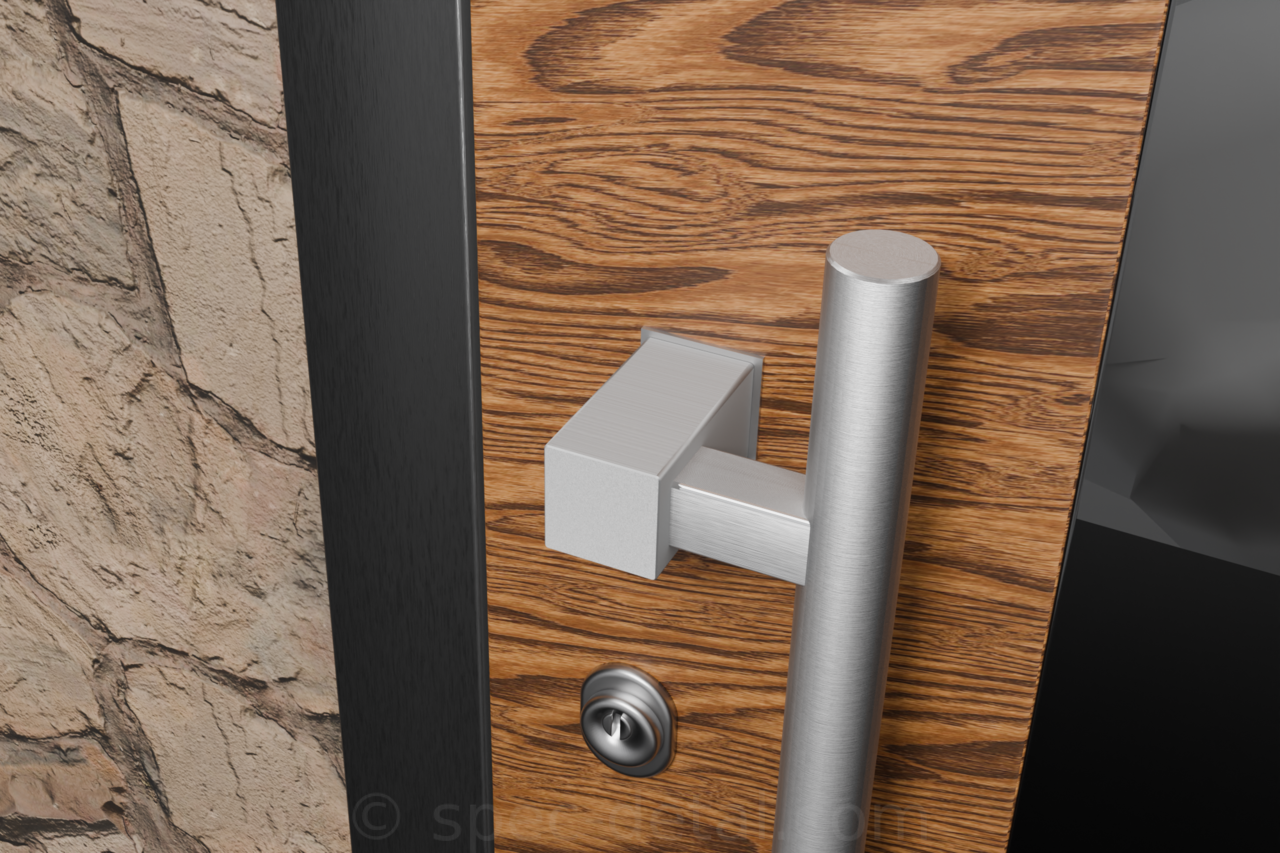

Поручень AISI 304
Обеспечивает жёсткость и коррозионную стойкость в обычной архитектурной эксплуатации.
Регулируемые стойки
Позволяют согласовать межосевое расстояние с дверным полотном.
Сквозное крепление
Шпилька и внутренние элементы стягивают ручки через дверь.
Толстые двери
Для полотен свыше 85 мм заказывается удлинённая шпилька.
Финишная обработка
Нержавеющая поверхность может дополняться окраской по RAL.
Стационарная функция
Ручка не управляет защёлкой и работает как поручень для тяги или толкания.
03
Проектный подбор
Какие исходные данные нужны до заказа
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Материал, толщина, ширина профиля и внутреннее усиление. |
| Размер ручки | Общая длина и требуемое межосевое стоек. |
| Исполнение | Одна или две стороны двери. |
| Крепёж | Стандартная или удлинённая шпилька, доступ к внутренней стороне. |
| Отделка | Сатинирование, полировка или цвет RAL. |
04
Сравнение
Смежные решения и границы применения
MEDOS
Серийные ручки-штанги из нержавеющей стали.
Открыть карточку →СДР с деревом
Комбинированные ручки с деревянной вставкой.
Открыть карточку →Нажимная гарнитура
Выбирается, если ручка должна управлять защёлкой замка.
Открыть карточку →05

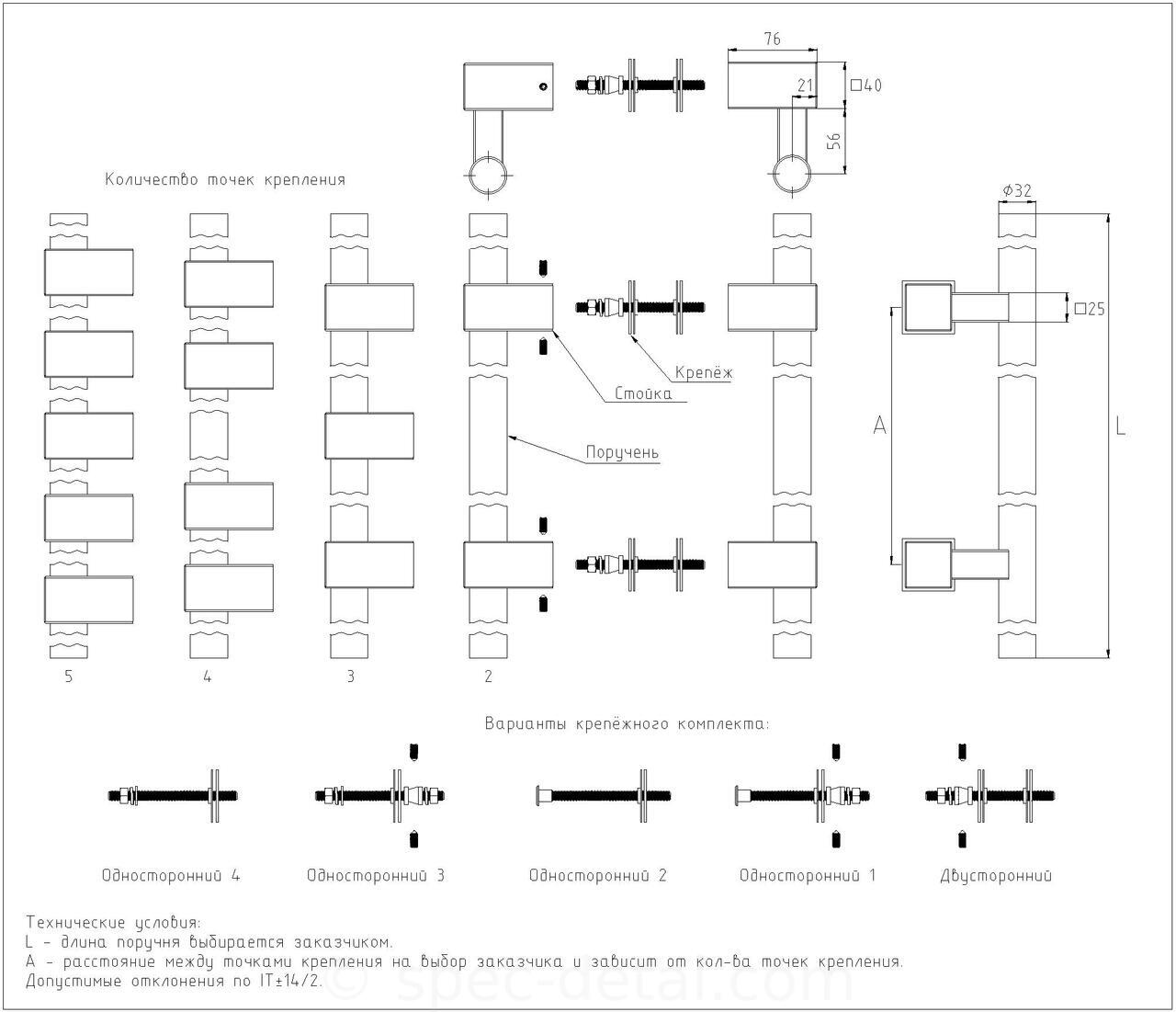

Технический слой
Параметры СДР-16.2 и монтажного комплекта
Важно: Размеры и крепёж должны быть зафиксированы до изготовления. Монтаж без усиления на тонкостенном профиле может деформировать полотно.
| Параметр | Значение или правило подбора |
|---|---|
| Материал | Нержавеющая сталь AISI 304. |
| Длина поручня | От 300 до 3000 мм. |
| Межосевое расстояние | Регулируемое по проекту. |
| Толщина двери | До 85 мм со штатной шпилькой 110 мм; для большей толщины — удлинённая. |
| Отделка | Нержавеющая поверхность или окраска по RAL. |
| Поставка | Индивидуальная упаковка и крепёжный комплект. |
06
Практические вопросы
Частые вопросы по подбору
Ручка управляет замком?
Нет, СДР-16.2 является стационарной ручкой-штангой.
Можно ли установить на дверь толще 85 мм?
Да, при заказе комплекта с удлинённой шпилькой.
Межосевое фиксированное?
Для этой карточки указано регулируемое расстояние между стойками.
Можно ли окрасить ручку?
Да, производитель предусматривает окраску по каталогу RAL.
Что сообщить при заказе?
Длину, межосевое, толщину и материал двери, вариант установки и требуемую отделку.
Инженерный подбор ATGR
Расчёт ручки СДР-16.2
Передайте размеры и конструкцию двери, длину ручки, межосевое и цвет. Мы проверим крепёж, шпильки и исполнение до заказа.
01Размеры ручкиразмеры и задача
02Проверка полотнасовместимость и монтаж
03Крепёж и отделкасостав и поставка
