dormakaba PHA 2500 RR · Профильные двери

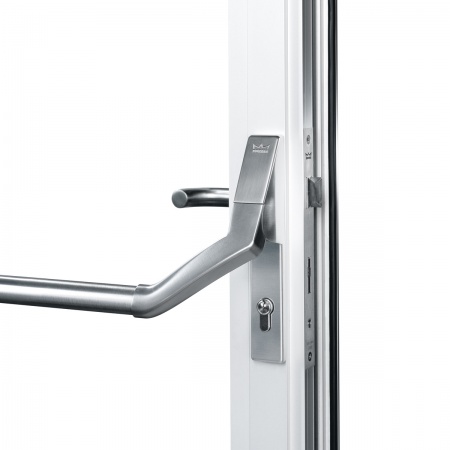

PHA 2500 RR — врезная антипаника с нажимной штангой для узкопрофильных дверей
PHA 2500 RR объединяет нажимную штангу и врезной замок в системе для алюминиевых и других профильных дверей. Серия рассчитана на одно- и двустворчатые эвакуационные выходы; при подборе важны профиль, функция замка, дорнмасс, активная и пассивная створка, наружная гарнитура и подтверждение полного комплекта по EN 1125.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужна антипаника на алюминиевой или узкопрофильной двери
- важен малый выступ нажимной штанги
- требуется интегрированный врезной замок с заданной функцией
Проверить
До включения в спецификацию
- профиль, вырез и дорнмасс конкретного замка
- функцию B, D, E или другую доступную в серии
- совместимость с противопожарной дверью и внешней гарнитурой
02
Конструкция и функция
Ключевые особенности решения
Интегрированный замок
Врезной корпус входит в проектную систему и согласуется с профилем.
Малый выступ
Нажимная штанга имеет компактную проекцию, что важно для прохода и интерьера.
Одна или две створки
Состав тяг, замков и ответных элементов зависит от схемы двери.
Функции доступа
Наружная ручка, цилиндр и режим работы выбираются по функции замка.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Профиль двери | Нужны сечение, монтажная камера и размеры выреза. |
| Замковая функция | Определяет доступ снаружи и поведение ручки после разблокировки. |
| Активная створка | Фиксируются направление, ширина и расположение замка. |
| Пассивная створка | Для двустворчатой двери рассчитываются верхнее/нижнее запирание и координация. |
| Сертификация двери | Проверяются огнестойкость, дымозащита и применимость полного комплекта. |
04
Сравнение
Не смешивать соседние решения
PHA 2500 RR
Версия для профильных и узкопрофильных дверей.
PHA 2500 VB
Версия для сплошных деревянных и сопоставимых полотен.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Размеры и функции в старой карточке относятся к нескольким конфигурациям PHA 2500 RR. В заказе фиксируется конкретный комплект.
Надежная система антипаника dormakaba PHA 2500 для профильных дверей обеспечивает безопасность на запасных выходах.
Высококачественное устройство экстренного открывания дверей с небольшим стандартным выступом штанги и встроенным врезным замком для аварийных/эвакуационных выходов. Для широкого применения с одностворчатыми и двустворчатыми дверями.
Преимущества:
- Сертифицированная система в одном целом комплекте
- Первоклассный внешний вид с невидимыми винтами крепления
- Стандартный выступ штанги < 100 мм
- Совместимость со всей дверной фурнитурой DORMA Premium, соответствующей стандартам EN 1906, EN 1634-1 и DIN 18273
- Доступность со всеми общими функциями замка, открывающегося при нажатии
Особенности
Практичная фурнитура, открывающаяся при нажатии, — подходящее решение для профильных дверей
Благодаря серии PHA 2500 dormakaba может предложить высокоэффективную систему затворов, открывающихся при нажатии, как для внутренних, так и для наружных профильных дверей. Встроенный врезной замок/замок для аварийных и запасных выходов обеспечивает возможность закрытия дверей как на шпингалет, так и на защелку.
Преимущества для торговых представителей/дистрибьюторов
- Сертифицированная система в одном целом комплекте
- Одна нажимная планка активации для дверей любой ширины
- Возможность использования вместе с дверной фурнитурой dormakaba Premium project
- Аксессуары для индивидуальных применений
Преимущества для архитекторов/спецификаторов и представителей/дистрибьюторов
- Одна нажимная планка активации для дверей любой ширины
- Первоклассный внешний вид с невидимыми винтами крепления
- Незначительный выступ за торец в соответствии со стандартом EN 1125
- Сертифицированная система, соответствующая европейским стандартам
- Совместимость со всей дверной фурнитурой dormakaba Premium, соответствующей стандартам EN 1906, EN 1634-1 и DIN 18273
- Аксессуары для индивидуальных применений
Преимущества для установщиков/изготовителей
- Полный диапазон экспертизы из одного источника
- Простая установка устройства антипаника dormakaba PHA 2500 RR
- Простая регулировка для соответствия дверям различной ширины и высоты
- Превосходный ассортимент аксессуаров
Преимущества для пользователя
- Оптимальная безопасность: даже при предварительной нагрузке дверь может быть открыта нажатием в любом месте по всей ее ширине
- Один источник полного комплекса обслуживания клиентов
Ссылки на EN 1906, EN 1634-1 и DIN 18273 относятся к соответствующим компонентам и испытанным дверным комбинациям; основной стандарт панического устройства — EN 1125.
06
Вопросы по подбору
Частые вопросы
Чем RR отличается от VB?
RR предназначена для профильных дверей, VB — для сплошных полотен; отличаются замки, крепление и комплектующие.
Какой выступ у штанги?
Для системы заявлена компактная проекция менее 100 мм в соответствующем исполнении.
Можно ли применить на двустворчатой двери?
Да, но активная и пассивная створки требуют отдельного набора замков, тяг и ответных элементов.
Что означает функция замка?
Она определяет, как работает наружная ручка и доступ после закрывания или отпирания.
Какие исходные данные нужны?
Профиль, размеры створок, направление, дорнмасс, требуемая функция, наружная гарнитура и класс двери.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте чертёж двери, профиль или толщину полотна, размеры замкового узла, направление, число створок, требуемую функцию доступа и нормативный сценарий. ATGR проверит совместимость компонентов, подготовит состав комплекта и параметры для монтажа.
01Проверка двери и функцииразмеры и задача
02Совместимость компонентовсовместимость и монтаж
03Спецификация и поставкасостав и поставка
