Описание

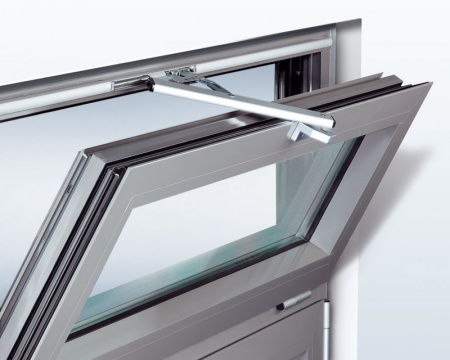

G-U · Механическое открывание фрамуг
VENTUS — механическая система управления фрамугой с одной точки
Система передаёт усилие от ручки через тяги к ножницам на створке. Она подходит для ежедневного проветривания, когда до фрамуги неудобно дотягиваться, но электрический привод не требуется.
01
Выбор по задаче
Где решение работает корректно и что проверить заранее
Подходит
Рабочий сценарий
- высоко расположенную фрамугу нужно открывать с доступной ручки
- требуется механическое решение без электропитания
- одной ручкой необходимо управлять одной или несколькими створками
- важен регулируемый прижим и скрытие тяг декоративным профилем
Проверить
До включения в спецификацию
- тип открывания и направление петель
- ширину, высоту и массу каждой створки
- необходимое число ножниц и дополнительных точек запирания
- маршрут тяг, углы, обход препятствий и место установки ручки
02
Конструкция и работа
Ключевые особенности решения
Ручка управления
Создаёт тяговое усилие и задаёт положение створки.
Тяги и передачи
Передают движение вдоль рамы и объединяют несколько створок.
Ножницы VENTUS
Открывают фрамугу на рассчитанный ход.
Дополнительный прижим
Для широких створок применяют дополнительные ножницы или ригели.
Декоративный профиль
Закрывает тяги и крепёж.
Ножницы безопасности
Ограничивают падение створки при обслуживании.
03
Данные для расчёта
Что передать инженеру до заказа
| Исходные данные | Почему это важно |
|---|---|
| Тип окна | Материал профиля, направление открывания и форма створки. |
| Габариты | Ширина, высота и масса определяют серию и число ножниц. |
| Требуемый ход | Интенсивность проветривания и свободное пространство. |
| Трасса управления | Расстояние до ручки, углы и обход препятствий. |
| Безопасность | Необходимость EURO-SOLID и сервисного положения. |
04
Сравнение решений
Как не смешать разные классы продукта
Электропривод
Для автоматического проветривания и датчиков.
Открыть карточку →Ручное окно
Проще, если ручка находится в прямой доступности.
Открыть карточку →Дымоудаление
Отдельная сертифицированная система.
Открыть карточку →05
Технический слой
Базовые параметры семейства G-U VENTUS
Важно: Маркировка F200/F300 относится к конкретным вариантам. Предельные параметры одного исполнения нельзя переносить на другое.
| Параметр | Значение или правило подбора |
|---|---|
| VENTUS F200 | Механическая система для фрамуг; ход до 200 мм. |
| Материал профиля | Алюминий, дерево или ПВХ. |
| Высота наплава | Для официального исполнения F200 — 0–25 мм. |
| Широкие створки | Количество ножниц увеличивают по расчёту. |
| Монтаж | По чертежу профиля и схеме передачи усилия. |
06
Практические вопросы
Частые вопросы по подбору
Можно ли одной ручкой открывать несколько фрамуг?
Да, если схема тяг рассчитана на суммарную нагрузку.
Подойдёт ли система для ПВХ-окна?
Да, при совместимой геометрии профиля и креплений.
Когда нужны дополнительные ножницы?
При большой ширине створки или необходимости равномерного прижима.
Нужны ли ножницы безопасности?
Их предусматривают по конструкции окна и требованиям обслуживания.
Какие данные отправить?
Фото окна, профиль, размеры и массу створки, место ручки и желаемый ход.
Инженерный подбор ATGR
Подбор системы G-U VENTUS
Пришлите размеры и фото фрамуг, профиль, количество створок и место ручки. Инженер подготовит схему ножниц, тяг и креплений.
01Геометрия оконразмеры и задача
02Схема управлениясовместимость и монтаж
03Комплект монтажасостав и поставка
