Запатентованная система переносит основные функциональные элементы из видимой зоны полотна в окружающие конструкции. VISUR подходит для маятниковых дверей, где архитектура требует почти полного отсутствия видимых петель и доводчика.
Закрывающая функция интегрирована в верхнюю конструкцию.

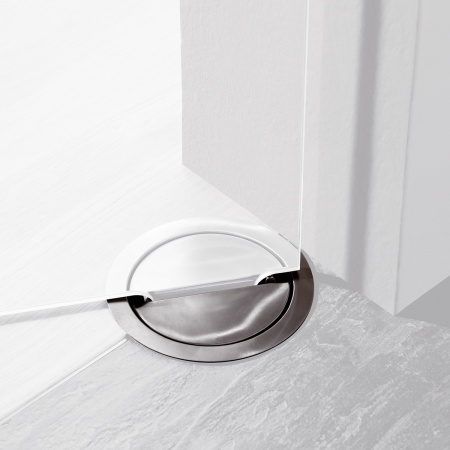

Поворотный узел размещён в утопленном корпусе в полу.
На стекле отсутствуют обычные массивные петли.
Створка автоматически возвращается в закрытое положение.
В стандартной конфигурации предусмотрено удержание открытой двери.
Система прошла 500 000 циклов испытаний.
| Что нужно знать | Почему это важно |
|---|---|
| Масса и размеры | Проверяются относительно предела 85 кг и геометрии оси. |
| Пол | Нужна монтажная полость под нижний опорный узел. |
| Верхняя конструкция | Должна принять интегрированный доводчик RTS. |
| Стекло | Отверстия и вырезы фиксируются до закалки. |
| Чистовые материалы | Пол, потолок и примыкания согласуются со скрытыми деталями. |
| Смежные панели | Ось и зазоры рассчитываются для всей стеклянной композиции. |
VISUR нельзя безболезненно добавить в уже завершённый интерьер. Система должна быть включена в архитектурный и монтажный проект на ранней стадии.
| Система | Основная задача | Ключевое отличие |
|---|---|---|
| VISURтекущая страница | Максимум прозрачности | до 85 кг, скрытый RTS |
| TENSOR | Видимая пружинная петля | до 65 кг, проще монтаж |
| UNIVERSAL Motion | Гидравлический нижний фитинг | компактная открытая система |
| MUNDUS | Тяжёлая стеклянная створка | видимые регулируемые фитинги |
Окончательная спецификация зависит от конкретного артикула, петель, ручек, ответных элементов и геометрии стеклянной конструкции.
| Тип | скрытая система для двусторонней стеклянной двери |
| Максимальная масса | 85 кг |
| Закрывание | интегрированный верхний доводчик RTS |
| Нижний узел | утопленная опора в полу |
| Нулевая позиция | автоматический возврат |
| Фиксация | открытое положение около 90° |
| Ресурс | 500 000 циклов |
| Конфигурации | одно- и двухстворчатые двери, боковые панели |
Основные функциональные компоненты вынесены из прозрачной зоны полотна и скрыты в окружающих конструкциях.
Закрывающая функция реализуется интегрированным верхним доводчиком RTS.
Производитель указывает максимальную массу створки 85 кг.
Обычно это сложно, поскольку нужны полости в полу и верхней конструкции.
В стандартной системе предусмотрено удержание створки при угле около 90°.
Пришлите размеры полотна, толщину стекла, схему проёма и требуемую функцию. ATGR проверит совместимость компонентов и подготовит комплект под проект.
