GU Automatic · DTN 40

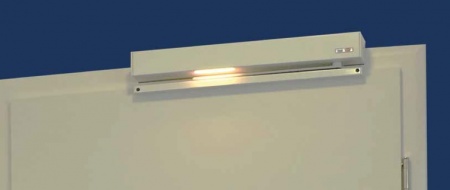

DTN 40 — тихий привод для одностворчатых внутренних дверей
Привод разработан для безбарьерного доступа в офисах, гостиницах, медицинских и административных помещениях. Он открывает дверь по сухому контакту от кнопки, датчика или системы контроля доступа.
01
Выбор по задаче
Где решение работает корректно и что проверить заранее
Подходит
Рабочий сценарий
- нужно автоматизировать внутреннюю дверь
- важны низкий шум и компактный корпус
- управление идёт от кнопки или СКУД
- полотно соответствует диаграмме массы и ширины
Проверить
До включения в спецификацию
- массу, ширину и высоту полотна
- направление открывания
- усилие уплотнений и защёлки
- место для корпуса, тяги и датчиков
02
Конструкция и работа
Ключевые особенности решения
Электромеханический привод
Открывает полотно и возвращает его.
Сухой контакт
Подключает кнопку, радар или СКУД.
Одностворчатая схема
Рассчитан на одну внутреннюю дверь.
Диаграмма нагрузки
Чем шире полотно, тем ниже масса.

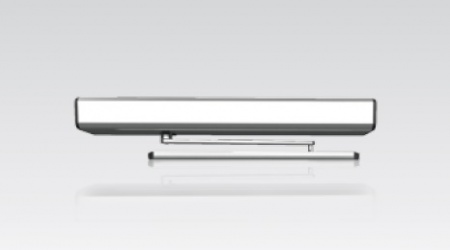

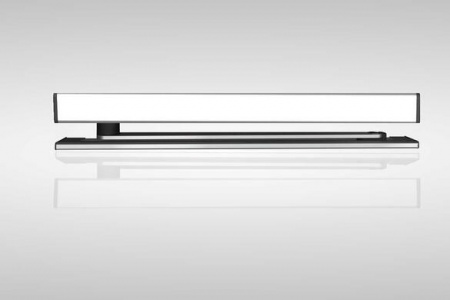

Компактный корпус

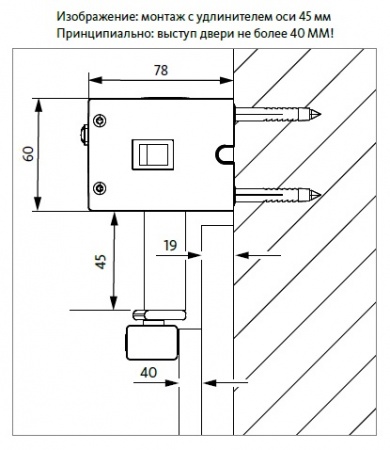

Размер 60×560×78 мм.
Ресурс
200 000 циклов при проектной нагрузке.
03
Данные для расчёта
Что передать инженеру до заказа
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Ширина 610–1100 мм, высота и масса. |
| Монтаж | Сторона петель и схема тяги. |
| Активация | Кнопка, датчик, радар или СКУД. |
| Безопасность | Датчики зоны движения. |
| Режим | Количество циклов и требования доступности. |
04
Сравнение решений
Как не смешать разные классы продукта
DTN 80
Для тяжёлых и специальных дверей.
Открыть карточку →Доводчик
Закрывает дверь без моторного открытия.
Открыть карточку →Раздвижной привод
Для линейного движения створок.
Открыть карточку →05
Технический слой
Официальные параметры GU Automatic DTN 40
Важно: Предельная масса не единственный критерий. Проверяются петли, уплотнения, замок и частота проходов.
| Параметр | Значение или правило подбора |
|---|---|
| Размер | 60×560×78 мм. |
| Масса привода | 2,9 кг. |
| Потребление | До 0,15 кВт; около 1 Вт ожидания. |
| Угол | До 115°. |
| Полотна | 125 кг/860 мм; 100 кг/985 мм; 80 кг/1100 мм. |
06
Практические вопросы
Частые вопросы по подбору
Можно ли поставить на наружную дверь?
Модель предназначена прежде всего для внутренних дверей.
Подойдёт ли ширина 1100 мм?
Да, при массе до 80 кг и выполнении остальных требований.
Можно ли подключить СКУД?
Да, через потенциально свободный контакт.
Какой ресурс заявлен?
200 000 циклов и ориентир до 600 циклов в день.
Что передать?
Размеры и массу двери, фото перемычки, направление и устройства активации.
