G-U · DTN 80

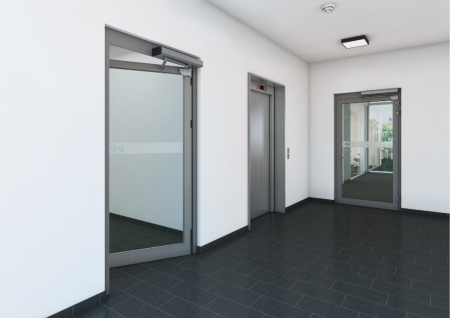

DTN 80 — мощный привод для стандартных, противопожарных и эвакуационных дверей
DTN 80 применяется на одно- и двустворчатых дверях с толкающей или тянущей схемой. Двухпружинный накопитель повышает усилие в финальной фазе закрывания, что важно для уплотнений и многозапорных замков.
01
Выбор по задаче
Где решение работает корректно и что проверить заранее
Подходит
Рабочий сценарий
- требуется автоматизация тяжёлой или широкой двери
- дверь относится к противопожарной или эвакуационной системе
- нужна работа с многозапорным замком
- проект предусматривает толкающую или тянущую схему
Проверить
До включения в спецификацию
- момент инерции и массу полотна
- сертификат противопожарной двери
- замок, уплотнения и перепад давления
- датчики безопасности и координацию двух створок
02

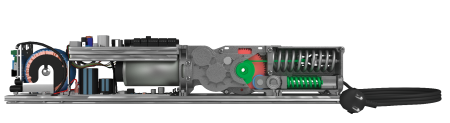

Конструкция и работа
Ключевые особенности решения
Двойная пружина
Повышает усилие перед закрытым положением.

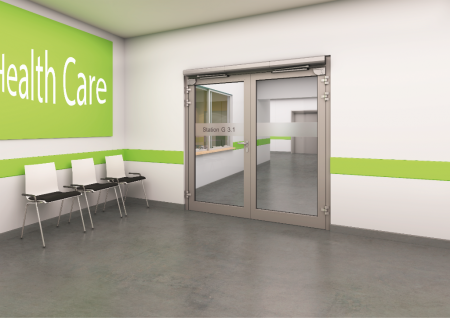

Одна или две створки
Поддерживает сложные дверные системы.
Пожарный режим
Дверь закрывается пружиной при пожаре.
Интеграция замков
Согласуется с моторными и многозапорными решениями.
Настройка
Параметры задаются непосредственно на приводе.
Системная безопасность
Проектируется с датчиками и эвакуационной фурнитурой.
03
Данные для расчёта
Что передать инженеру до заказа
| Исходные данные | Почему это важно |
|---|---|
| Дверная система | Одна или две створки, назначение и сертификаты. |
| Габариты и масса | Ширина 700–1600 мм, масса и момент инерции. |
| Монтаж | Сторона петель, направляющая или ножничная тяга. |
| Замок | Электрозащёлка, моторный или многозапорный замок. |
| Безопасность | EN 16005, датчики и пожарный сценарий. |
04
Сравнение решений
Как не смешать разные классы продукта
DTN 40
Компактный привод для внутренних одностворчатых дверей.
Открыть карточку →Доводчик
Закрывание без моторного открытия.
Открыть карточку →Раздвижной привод
Для линейного перемещения створок.
Открыть карточку →05
Технический слой
Актуальные параметры G-U DTN 80 по каталогу 07/2024

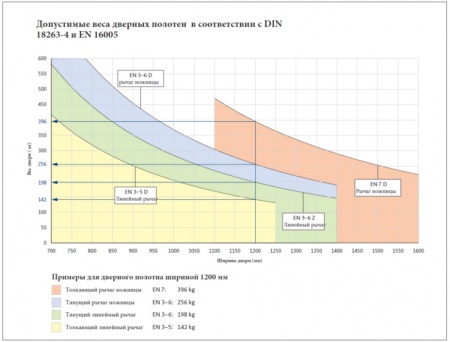

Важно: Значение 600 кг не означает пригодность любой тяжёлой двери. Ограничиваются момент инерции, тип тяги и сертифицированная конфигурация.
| Параметр | Значение или правило подбора |
|---|---|

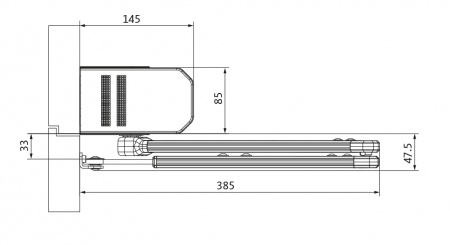

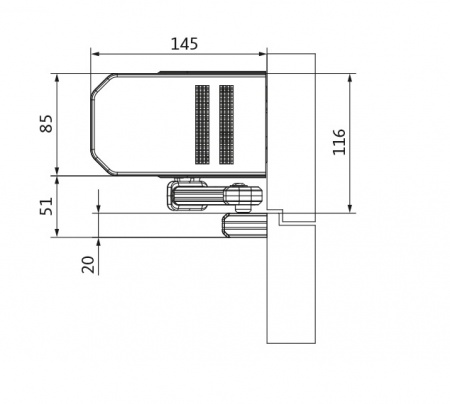

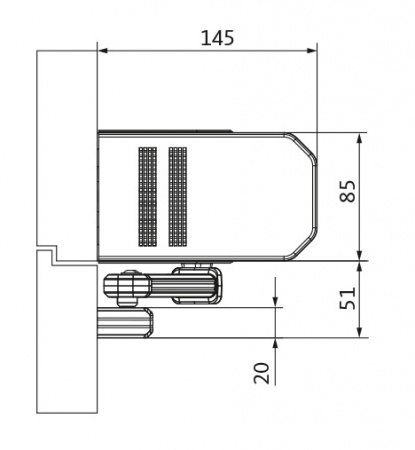

| Размер | 85×145×680 мм. |
| Ширина створки | 700–1600 мм. |
| Максимальная масса | До 600 кг в допустимой конфигурации. |
| Потребление | До 80 Вт; около 7 Вт ожидания. |
| Условия | –15…+50 °C, IP20, угол до 135°, EN 16005. |
06
Практические вопросы
Частые вопросы по подбору
Чем DTN 80 отличается от DTN 40?
DTN 80 рассчитан на более тяжёлые и специальные двери.
Можно ли использовать на противопожарной двери?
Да, в одобренной конфигурации конкретной двери.
Поддерживаются ли две створки?
Да, с координацией закрывания.
Можно ли подключить моторный замок?
Да, производитель предлагает системные комбинации.
Что передать для расчёта?
Чертёж, массу и ширину створок, сертификаты, замок и монтажную сторону.
