dormakaba · Телескопические автоматические двери

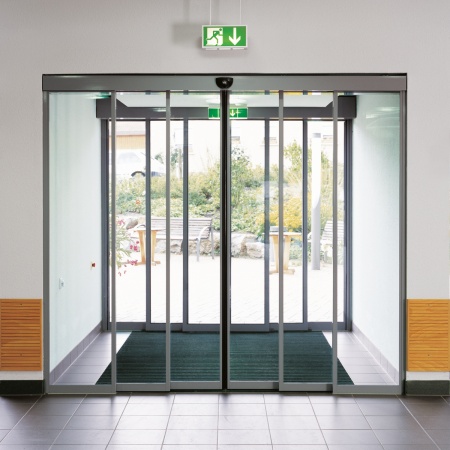

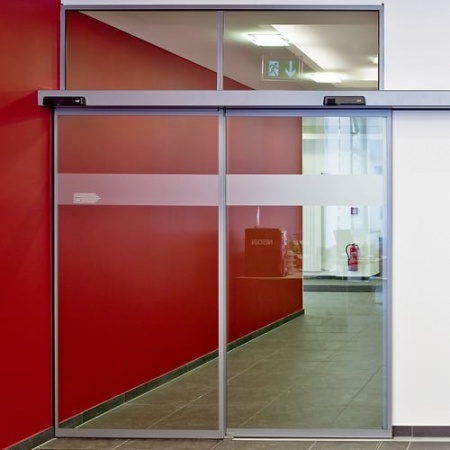

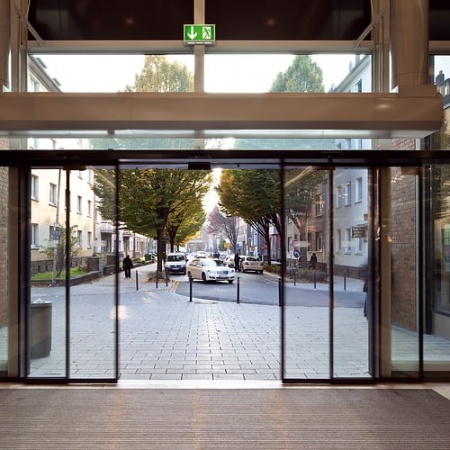

dormakaba TST FLEX — широкий проход при ограниченном месте для створок
TST FLEX использует по две последовательно движущиеся створки с каждой стороны, поэтому в открытом положении они складываются компактнее обычной раздвижной двери. Это позволяет получить больший световой проход там, где боковые участки стены короткие и стандартным створкам не хватает места для полного ухода.
01
Сценарий применения
Когда телескопическая дверь эффективнее обычной раздвижной
Подходит
Рабочие условия
- проём широкий, а боковые карманы короткие
- нужно увеличить полезную ширину прохода
- фасад допускает многосоставные створки
- важна тонкая профильная система и прозрачность
Проверить
До включения в спецификацию
- доступная длина с каждой стороны проёма
- суммарная масса синхронно движущихся створок
- состояние пола и направляющих
- интенсивность потока и требуемая скорость открытия
02
Конструкция и функции
Как телескопическая схема экономит боковое пространство
Составные створки
Две створки последовательно заходят одна за другую.
Синхронное движение
Передача движения должна быть точно отрегулирована.
Больший световой проход
При той же ширине фасада открывается большая часть проёма.
Тонкие профили
Система FLEX сохраняет значительную площадь остекления.
Напольное ведение
Направляющие и чистовой пол учитываются ещё на стадии проекта.
Автоматика
Привод рассчитывают на суммарную массу и интенсивность работы.
03
Замер и проектирование
Размеры для расчёта телескопической TST FLEX
| Исходные данные | Зачем они нужны |
|---|---|
| Общая ширина | Полный размер входной группы и чистовой проём. |
| Боковые зоны | Фактическое место для сложенных створок слева и справа. |
| Створки | Количество, ширина, высота, масса и остекление. |
| Пол | Отметки, направляющие и требования безбарьерности. |
| Режимы | Интенсивность, контроль доступа, эвакуация и ночное закрытие. |
04
Сравнение вариантов
TST FLEX или обычная ST FLEX
Простая схема
ST FLEX — когда места для одной створки с каждой стороны достаточно.
Открыть карточку →Тёплый наружный вход
ST FLEX Green — когда важна теплоизоляция закрытых створок.
Открыть карточку →Изогнутый фасад
BST / FBST — когда требуется движение по радиусу.
Открыть карточку →05
Технические данные
Техническая логика TST FLEX
Важно: окончательные размеры, допустимые нагрузки и функции подтверждаются по выбранному исполнению, чертежу и условиям объекта.
| Параметр | Значение или правило подбора |
|---|---|
| Тип | автоматическая телескопическая раздвижная дверь |
| Створки | несколько полотен с последовательным синхронным движением |
| Профиль | тонкорамная система FLEX |
| Остекление | в карточке ATGR указана возможность двойного остекления 22 мм |
| Преимущество | увеличение светового прохода при ограниченном боковом пространстве |
| Подбор | по геометрии, суммарной массе, интенсивности и режимам безопасности |
06
Практические вопросы
Что уточняют перед заказом двери dormakaba TST FLEX
Почему TST FLEX открывает более широкий проход?
Несколько створок складываются одна за другой и занимают меньше бокового пространства, чем одно широкое полотно.
Нужна ли напольная направляющая?
Конкретное ведение определяется исполнением; узлы пола и направляющих должны быть заложены в проект.
Подходит ли система для наружного входа?
Да, при выборе подходящих профилей, остекления, уплотнений и защиты от климатических нагрузок.
Сложнее ли обслуживание телескопической двери?
В системе больше движущихся и синхронизируемых элементов, поэтому особенно важны правильная настройка и регулярное обслуживание.
Какие размеры прислать?
Полную ширину фасада, чистовой проход, доступные боковые зоны, высоту, тип остекления и ожидаемый поток.
Инженерный подбор ATGR
dormakaba TST FLEX: проектный подбор
Пришлите план или чертёж проёма, размеры, фотографии узла и требования к режимам работы. Инженер проверит совместимость компонентов, подготовит состав системы и перечень данных для монтажа.
01Проверка исходных данныхразмеры и задача
02Состав оборудованиясовместимость и монтаж
03Монтажная схемасостав и поставка
