dormakaba · Изогнутые автоматические двери

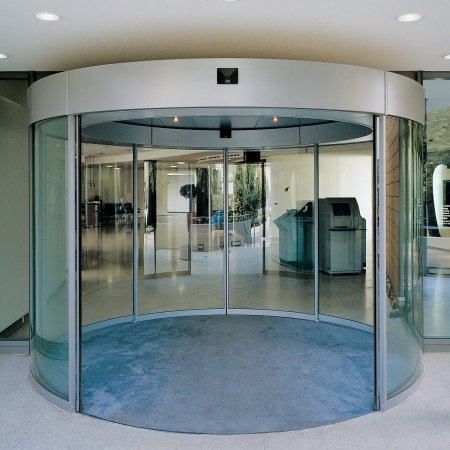

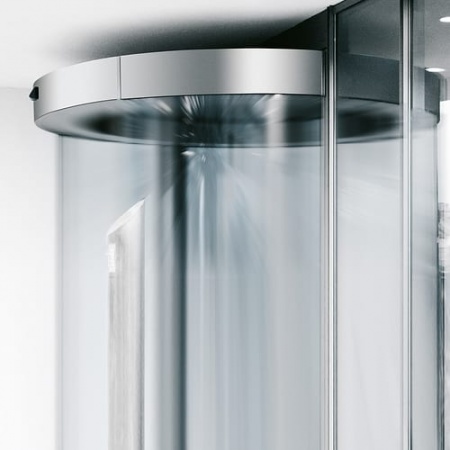

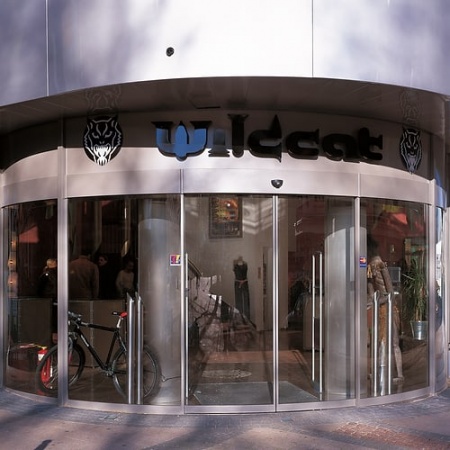

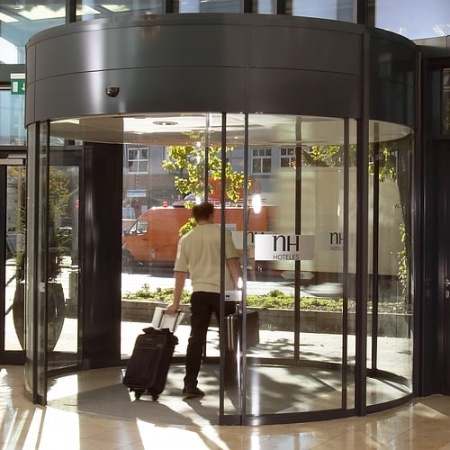

dormakaba BST / FBST — изогнутая автоматическая дверь для радиусного входа
BST и FBST позволяют продолжить линию округлого фасада автоматическим проходом, а не разрывать её прямой дверью. Створки движутся по дуге и могут формировать выпуклый, вогнутый, сегментный или более сложный входной контур — в пределах проектной конфигурации производителя.
01
Сценарий применения
Когда радиусный фасад требует изогнутой двери
Подходит
Рабочие условия
- вход расположен в округлой или сегментной части фасада
- важно сохранить непрерывную архитектурную линию
- нужен выразительный центральный вход
- проект допускает индивидуальное изготовление направляющих и остекления
Проверить
До включения в спецификацию
- радиус, центральный угол и направление изгиба
- ширина светового прохода
- геометрия створок и боковых элементов
- эвакуационный режим и свободные зоны перед входом
02
Конструкция и функции
Что определяет форму и работу BST / FBST
Проектный радиус
Направляющие и створки изготавливаются под геометрию входа.
Выпуклая или вогнутая дуга
Направление изгиба выбирают по архитектуре фасада.
Сегментные решения
Возможны не только полукруги, но и отдельные дуговые участки.
Ширина прохода
Официальный диапазон серии — от 1000 до 2500 мм.
Датчики
Зоны обнаружения на криволинейной траектории требуют точной настройки.
Смежные конструкции
Потолок, пол, витраж и водоотвод проектируются вместе с дверью.
03
Замер и проектирование
Какие геометрические данные нужны для BST / FBST
| Исходные данные | Зачем они нужны |
|---|---|
| План фасада | Радиус, угол дуги и направление выпуклости. |
| Проход | Требуемая чистовая ширина и высота. |
| Створки | Число, размеры, материал профиля и тип стекла. |
| Примыкания | Боковые витражи, кровля, чистовой пол и дренаж. |
| Режим | Интенсивность, запирание, эвакуация и контроль доступа. |
04
Сравнение вариантов
Изогнутая, угловая или прямая дверь
Чёткий угол
compactMaster CMW — две плоскости без радиусного участка.
Открыть карточку →Прямой фасад
ST FLEX — стандартная линейная раздвижная схема.
Открыть карточку →Широкий проход
TST FLEX — телескопическая схема при ограниченном боковом месте.
Открыть карточку →05
Технические данные
Основные характеристики BST / FBST
Важно: окончательные размеры, допустимые нагрузки и функции подтверждаются по выбранному исполнению, чертежу и условиям объекта.
| Параметр | Значение или правило подбора |
|---|---|
| Тип | изогнутая автоматическая раздвижная дверь |
| Световой проход | 1000–2500 мм |
| Геометрия | выпуклые, вогнутые и сегментные конфигурации |
| Створки | изготавливаются под проектный радиус |
| Управление | автоматический привод с датчиками и проектными режимами |
| Безопасность | вариант для эвакуации рассматривается только в допустимой конфигурации |
06
Практические вопросы
Что уточняют перед заказом изогнутой двери dormakaba BST / FBST
Чем BST отличается от прямой раздвижной двери?
Створки и направляющие движутся по дуге, сохраняя радиусную линию фасада.
Какой проход можно получить?
Официальная линейка указывает световую ширину примерно от 1000 до 2500 мм в зависимости от исполнения.
Можно ли сделать дверь вогнутой внутрь?
Да, направление кривизны и форма сегмента определяются проектом.
Нужны ли специальные датчики?
Требуется проектное размещение и настройка датчиков с учётом криволинейной зоны движения.
Что отправить для расчёта?
План с радиусом и углом, разрез входа, размеры прохода, тип фасада и требуемые режимы.
Инженерный подбор ATGR
dormakaba BST / FBST: проектный подбор
Пришлите план или чертёж проёма, размеры, фотографии узла и требования к режимам работы. Инженер проверит совместимость компонентов, подготовит состав системы и перечень данных для монтажа.
01Проверка исходных данныхразмеры и задача
02Состав оборудованиясовместимость и монтаж
03Монтажная схемасостав и поставка
