G-U · Автоматические угловые двери
G-U compactMaster CMW — автоматическая дверь для углового входа

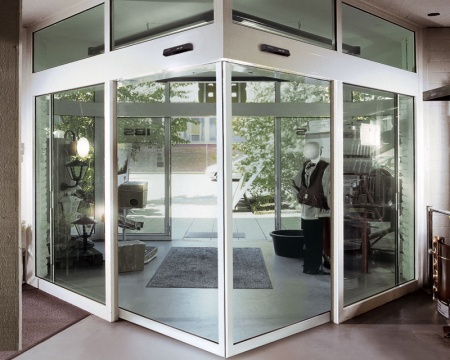

compactMaster CMW позволяет разместить автоматический проход непосредственно на углу фасада или внутри помещения. Две створки расходятся по разным направлениям, поэтому вход сохраняет выразительную геометрию без центральной стойки и не требует превращать угол в обычный прямой проём.
01
Сценарий применения
Когда угловая схема оправдана архитектурой входа
Подходит
Рабочие условия
- вход расположен на стыке двух фасадных плоскостей
- нужно сохранить прозрачный угол без центральной стойки
- важна компактная высота привода
- проект предусматривает одну или две зоны подхода к двери
Проверить
До включения в спецификацию
- точный угол между плоскостями фасада
- место для ухода каждой створки
- масса и размеры остекления
- необходимость исполнения CMW-F для пути эвакуации
02
Конструкция и функции
Как устроена compactMaster CMW и что проверить в проекте
Угловая траектория
Створки перемещаются по двум направляющим, согласованным с геометрией угла.
Компактный привод
Корпус высотой 100 мм легче интегрировать в прозрачную входную группу.
Вариант CMW-F
Резервированное исполнение рассматривают для эвакуационных проходов после проверки норм проекта.
Запирание
Возможна интеграция запирающего узла в каретку или смежную систему контроля доступа.
Безопасность прохода
Датчики и зоны контроля подбирают с учётом двух направлений подхода.
Проектная сборка
Профили, стекло, направляющие и примыкания согласуются как единый узел.
03
Замер и проектирование
Какие размеры нужны для расчёта угловой двери CMW
| Исходные данные | Зачем они нужны |
|---|---|
| Угол и план проёма | Определяют траекторию створок и длину направляющих. |
| Ширина прохода | Проверяется отдельно по каждой стороне и в открытом положении. |
| Створки | Нужны ширина, высота, масса и тип заполнения. |
| Режим работы | Обычный вход или путь эвакуации с соответствующим исполнением. |
| Примыкания | Учитываются фасадные стойки, потолок, пол и место для датчиков. |
04
Сравнение вариантов
CMW, прямая или радиусная дверь: как не ошибиться со схемой
Прямой проём
ST FLEX — когда створки уходят вдоль одной плоскости.
Открыть карточку →Радиусный фасад
BST / FBST — когда вход строится по дуге.
Открыть карточку →Распашная дверь
ED 100/250 — когда сохраняется существующая распашная схема.
Открыть карточку →05
Технические данные
Рабочие параметры compactMaster CMW
Важно: окончательные размеры, допустимые нагрузки и функции подтверждаются по выбранному исполнению, чертежу и условиям объекта.
| Параметр | Значение или правило подбора |
|---|---|
| Исполнения | CMW и CMW-F |
| Высота привода | 100 мм |
| Максимальная масса створки | 100 кг |
| Световой проём для двух створок | 900–2000 мм |
| Скорость открывания | до 0,7 м/с; для CMW-F — до 0,9 м/с по опубликованным данным карточки |
| Назначение CMW-F | исполнение с резервированным приводом для проектирования эвакуационного прохода |
06
Практические вопросы
Что уточняют перед заказом угловой двери G-U compactMaster CMW
Можно ли установить CMW без центральной стойки?
Да, в этом и состоит архитектурная особенность угловой схемы, но стекло и примыкания должны быть рассчитаны как единый фасадный узел.
Чем CMW-F отличается от CMW?
CMW-F имеет резервированную приводную часть и рассматривается для путей эвакуации после проверки применимых требований.
Подходит ли система для наружного входа?
Подходит при корректном выборе профилей, заполнения, уплотнений, датчиков и защиты зоны привода от условий эксплуатации.
Какие данные нужны для расчёта?
План угла, размеры проёма, высота и масса створок, тип стекла, режим работы и требования к контролю доступа.
Можно ли подключить СКУД?
Да, способ отпирания и алгоритм работы согласуются с замком, контроллером и сценариями безопасности объекта.
