Артикул:
DS-Q20
Описание
Daosafe Quantum · DS-Q20

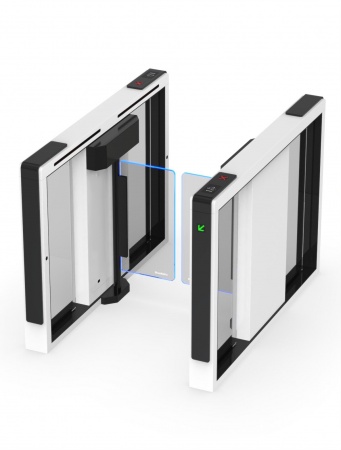

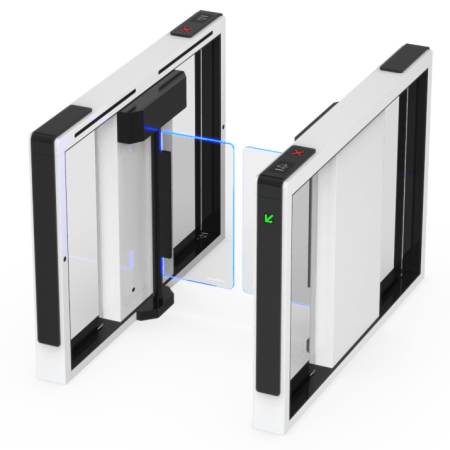

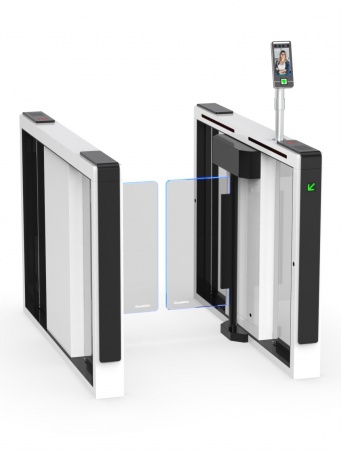

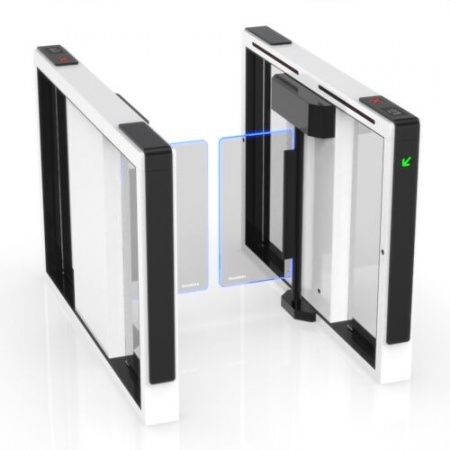

DS-Q20 — оптический турникет с распашными створками
Оптический турникет с распашными створками для управляемого прохода с подключением к контроллеру доступа. Конфигурацию полосы определяют по ширине, потоку, типу идентификации, требованиям эвакуации и архитектуре входной зоны.
01
Выбор по задаче
Когда решение подходит и что проверить до заказа
Подходит
Рабочий сценарий
- нужна широкая полоса для МГН или багажа
- важна бесконтактная оптическая логика прохода
- система интегрируется с различными идентификаторами
- требуется двунаправленная работа
Проверить
До включения в спецификацию
- фактическую ширину и высоту створок
- число центральных и крайних модулей
- алгоритм против прохода следом
- пожарную логику и резервное питание
02
Конструкция и функции
Ключевые особенности модели
Распашные створки
Открывают широкий контролируемый проход.
Оптические датчики
Отслеживают направление и последовательность движения.
Широкая полоса
Подходит для кресел-колясок и крупного багажа.
Интеграция
Карты, QR, биометрия и сторонние контроллеры.
Индикация
Световые сигналы показывают состояние полосы.
Аварийный режим
Свободный проход предусматривают в общей логике безопасности.
03
Исходные данные
Что требуется для проектного подбора
| Параметр | Значение или правило подбора |
|---|---|
| Проход | Чистая ширина полосы и наличие доступной полосы. |
| Поток | Средняя и пиковая интенсивность в обоих направлениях. |
| Идентификация | Карты, QR-коды, биометрия, кнопки или внешняя система. |
| Безопасность | Пожарный сигнал, отключение питания и реакция створок. |
| Монтаж | Питание, кабельные каналы, анкеровка и сервисный доступ. |
04
Сравнение
Соседние решения и границы применения
DS-Q30
Створчатый оптический турникет для плотного потока.
Открыть карточку →DS-Q70
Скоростной шлюз с более высокой динамикой.
Открыть карточку →DS-Q10
Трипод для стандартной узкой полосы.
Открыть карточку →05
Технический слой
Подтверждённые параметры DS-Q20
Важно: Пропускная способность и размеры относятся к конкретной конфигурации полосы. Финальные значения подтверждаются datasheet и компоновочным чертежом.
| Параметр | Значение или правило подбора |
|---|---|
| Ширина прохода | До 1100 мм в подходящей компоновке. |
| Режим | Одно- или двунаправленный. |
| Идентификация | Карты, QR, биометрия, кнопка. |
| Датчики | Контроль направления и нештатного прохода. |
| Компоновка | Крайний и центральные корпуса по числу полос. |
06
Практические вопросы
Частые вопросы по проекту
Можно ли сделать полосу 1100 мм?
Да, широкая конфигурация предусмотрена для МГН и крупного багажа.
Поддерживается ли QR-код?
Да, при установке совместимого сканера и контроллера.
Как система обнаруживает неправильный проход?
Оптические датчики отслеживают направление и последовательность движения.
Открываются ли створки при пожаре?
Требуемая реакция задаётся подключением к пожарной автоматике.
Какие данные нужны?
Ширина полосы, поток, число направлений, считыватели и требования к эвакуации.
Инженерный подбор ATGR
Подобрать турникет Daosafe DS-Q20
Пришлите план входной зоны, требуемую ширину прохода, пиковый поток и тип идентификации. Мы подготовим компоновку полос, интерфейсы и монтажные требования.
01План проходнойполосы и ограждения
02СКУДсчитыватели и логика
03Комплектациямодули и монтаж
