Артикул:
DS-Q70
Описание

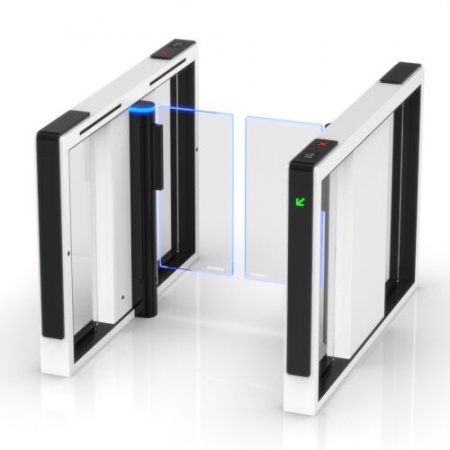

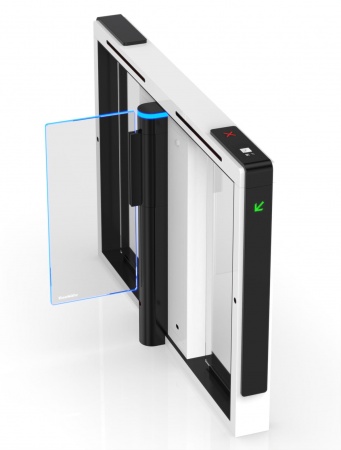

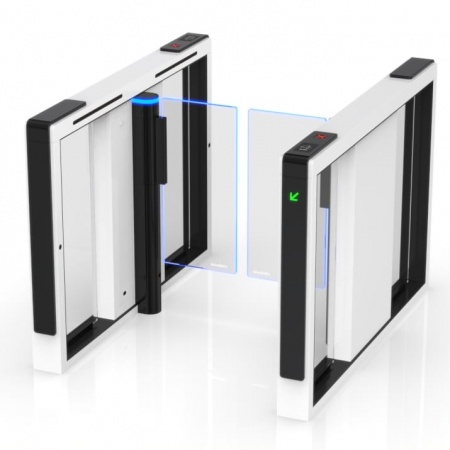

Daosafe Quantum · DS-Q70
DS-Q70 — скоростной шлюз
Скоростной шлюз для управляемого прохода с подключением к контроллеру доступа. Конфигурацию полосы определяют по ширине, потоку, типу идентификации, требованиям эвакуации и архитектуре входной зоны.
01
Выбор по задаче
Когда решение подходит и что проверить до заказа
Подходит
Рабочий сценарий
- нужен быстрый проход с современной архитектурой
- требуется стандартная или доступная широкая полоса
- важна интеграция с различными идентификаторами
- входная зона рассчитана на высокий поток
Проверить
До включения в спецификацию
- высоту и ширину стеклянных створок
- число полос и состав корпусов
- логику антихвостинга и обратного прохода
- пожарный сигнал, питание и сервисный доступ
02
Конструкция и функции
Ключевые особенности модели
Быстрые створки
Короткий цикл открывания поддерживает интенсивный поток.
Настраиваемая ширина
Полоса формируется от стандартной до доступной.
Высокое стекло
Высоту выбирают по требуемому физическому ограничению.
Оптические датчики
Контролируют направление и последовательность.
Индикация
Красные и зелёные сигналы показывают статус.
СКУД

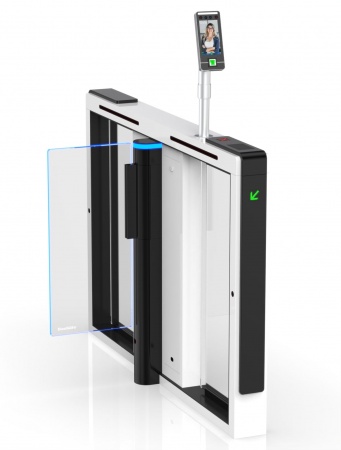

Поддерживает карты, QR, биометрию и сторонний контроллер.
03
Исходные данные
Что требуется для проектного подбора
| Параметр | Значение или правило подбора |
|---|---|
| Проход | Чистая ширина полосы и наличие доступной полосы. |
| Поток | Средняя и пиковая интенсивность в обоих направлениях. |
| Идентификация | Карты, QR-коды, биометрия, кнопки или внешняя система. |
| Безопасность | Пожарный сигнал, отключение питания и реакция створок. |
| Монтаж | Питание, кабельные каналы, анкеровка и сервисный доступ. |
04
Сравнение
Соседние решения и границы применения
DS-Q70H
Высокие створки для усиленного ограничения.
Открыть карточку →DS-Q20
Широкая распашная полоса.
Открыть карточку →DS-Q30
Компактные убирающиеся створки.
Открыть карточку →05
Технический слой
Подтверждённые параметры DS-Q70
Важно: Пропускная способность и размеры относятся к конкретной конфигурации полосы. Финальные значения подтверждаются datasheet и компоновочным чертежом.
| Параметр | Значение или правило подбора |
|---|---|
| Ширина прохода | 600–1100 мм. |
| Высота створок | 900–1800 мм. |
| Скорость | Быстрый настраиваемый цикл открывания/закрывания. |
| Поток | До 55 человек в минуту в заявленной конфигурации. |
| Аварийный режим | Освобождение прохода по пожарной логике. |
06
Практические вопросы
Частые вопросы по проекту
Можно ли сделать проход 1100 мм?
Да, широкая конфигурация предусмотрена для МГН и крупного багажа.
Какую высоту стекла выбрать?
По требуемому уровню физического ограничения и дизайну входа.
Поддерживается ли двунаправленный режим?
Да, направление и разрешения задаются контроллером.
Что происходит при пожаре?
Створки освобождают проход по согласованной аварийной логике.
Какие данные нужны?
План, ширина и высота створок, число полос, поток и тип считывателей.
Инженерный подбор ATGR
Подобрать турникет Daosafe DS-Q70
Пришлите план входной зоны, требуемую ширину прохода, пиковый поток и тип идентификации. Мы подготовим компоновку полос, интерфейсы и монтажные требования.
