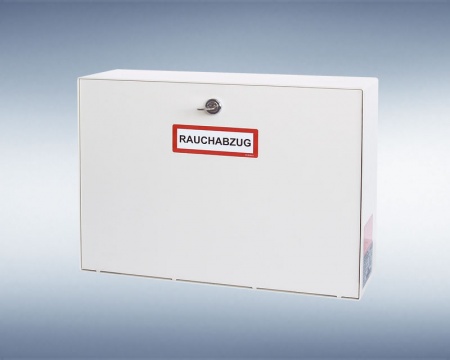

Компактные центральные блоки управления

Описание

G-U · Управление RWA

Компактные центральные блоки — одна зона дымоудаления и вентиляции

Компактные центральные блоки G-U управляют приводами, ручными и автоматическими извещателями, а также повседневной вентиляцией. Их выбирают для лестничных клеток и небольших объектов с одной зоной RWA и ограниченной нагрузкой.

СерииRZ 2 и RZ 5

Выход2 или 5 А

Зоны RWA1

Резервдо 72 часов по карточке

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

проектируется одна зона RWA
нагрузка укладывается в 2 или 5 А
нужны базовые сигналы тревоги и вентиляции

Проверить

До включения в спецификацию

суммарный ток приводов
число кнопок и извещателей
резервное питание и кабели

Конструкция и функция

Как работает решение

Назначение

Системная роль

компактный центр одной зоны

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Компактные центральные блоки управления	компактный центр одной зоны
Модульные центральные блоки управления	модульный центр нескольких зон
Дополнительные устройства	датчики и органы управления
Цепные приводы 24v Gretsch-Unitas (G-U)	компактный 24-вольтовый цепной привод

Технический слой

Характеристики и исходные данные производителя

Особенности компактных центральных блоков управления GU:

При сетевом сбое работают автономно в течение 72 часов, эксплуатационная готовность обеспечивается за счет встроенных аккумуляторов
Контроль подключения сигнальных устройств и приводов
Входы и выходы сигналов тревоги, сигналов о неисправности и проветривании

Технические данные

Ассортимент имеющихся приводов	RZ 2	RZ 5
Выходная мощность [A]	2	5
Размеры [мм] Ш х В х Г	350 x 250 x 120	350 x 250 x 120
Макс. группы RWA	1	1
Макс. группы проветривания	1	1
Сухие сигнальные контакты	опция	опция
Сигнальный вход: внешний сигнал тревоги	опция	встроен
Сигнальный вход: датчик ветра и дождя	опция	встроен
Автоматика проветривания ОТКР.	опция	встроен

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Компактные центральные блоки управления?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Компактные центральные блоки управления

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
