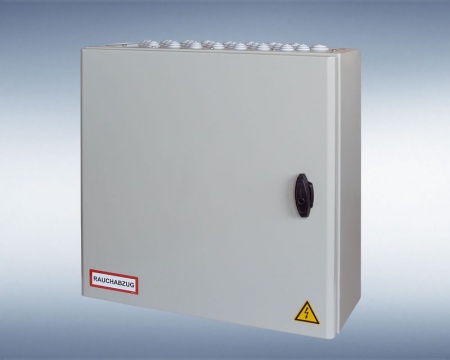

Модульные центральные блоки управления

Описание

G-U · Управление RWA

Модульные центральные блоки — масштабируемая автоматика для нескольких зон

Модульные центральные блоки G-U предназначены для объектов с несколькими зонами дымоудаления и вентиляции. Архитектура позволяет распределять группы приводов, расширять функции и связывать несколько центральных устройств.

СерииRZ 10/2, RZ 24/4, RZ 24/8

Выход10 или 24 А

Зоны RWAдо 8

Архитектурамодульная

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

объект имеет несколько независимых зон
требуется высокий суммарный ток
нужны расширенные входы и связи

Проверить

До включения в спецификацию

распределение нагрузки по группам
структуру пожарной автоматики
место и резервное питание

Конструкция и функция

Как работает решение

Назначение

Системная роль

модульный центр нескольких зон

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Модульные центральные блоки управления	модульный центр нескольких зон
Компактные центральные блоки управления	компактный центр одной зоны
Дополнительные устройства	датчики и органы управления
Системы для естественного дымо- и теплоудаления (NRWG)	сертифицированный NRWG-комплекс

Технический слой

Характеристики и исходные данные производителя

Особенности модульных центральных блоков управления:

При сетевом сбое работает автономно в течение 72 часов, эксплуатационная готовность обеспечивается за счет встроенных аккумуляторов
Контроль подключения сигнальных устройств и приводов
Возможность расширения линии сигнальных устройств и проветривания
Возможность соединения нескольких центральных блоков управления
Различный дизайн систем дымо- и теплоудаления (RWA) и группы устройств для проветривания
Входы и выходы сигналов тревоги, сигналов о неисправности и проветривании

Технические данные

Ассортимент имеющихся приводов	RZ 10/2	RZ 24/4	RZ 24/8
Выходная мощность [A]	10	24	24
Размеры [мм] Ш х В х Г	500 x 500 x 200	600 x 600 x 250	800 x 800 x 250
Макс. группы RWA	2	4	8
Макс. группы проветривания	2	4	8
Сухие сигнальные контакты	встроен	встроен	встроен
Сигнальный вход: внешний сигнал тревоги	опция	опция	опция
Сигнальный вход: датчик ветра/дождя	опция	опция	опция
Автоматика проветривания ОТКР.	опция	опция	опция
Соединение нескольких центральных блоков управления	опция	опция	опция

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Модульные центральные блоки управления?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Модульные центральные блоки управления

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
