Описание
G-U · Сертифицированная система

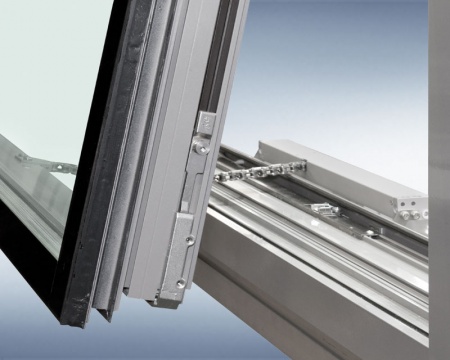

NRWG — естественное дымо- и теплоудаление через испытанный оконный элемент
NRWG — это комплекс естественного дымо- и теплоудаления: профильная система, створка, фурнитура, приводы и управление. Решение подбирают по типу фасада, размерам окна, нагрузкам и требуемой аэродинамической площади.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- требуется сертифицированный NRWG-элемент
- известна профильная система
- нужна расчётная площадь дымоудаления
Проверить
До включения в спецификацию
- испытанное сочетание компонентов
- размеры и массу створки
- ветровую и снеговую нагрузку
02
Конструкция и функция
Как работает решение
Назначение
NRWG — это комплекс естественного дымо- и теплоудаления: профильная система, створка, фурнитура, приводы и управление. Решение подбирают по типу фасада, размерам окна, нагрузкам и требуемой аэродинамической площади.
Системная роль
сертифицированный NRWG-комплекс
Монтаж
Исполнение и крепления выбирают по геометрии конкретного элемента.
Управление
Алгоритм работы согласуют с питанием, датчиками и центральным блоком.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Тип и материал элемента | Определяют совместимую механику, крепления и монтажную геометрию. |
| Размеры и масса | Нужны для расчёта усилия, хода и количества приводов. |
| Требуемое открывание | Определяет ход, угол и расчётную свободную площадь. |
| Питание и управление | Согласуются напряжение, ток, группы, датчики и резервирование. |
| Нормативная функция | Для RWA подтверждается вся системная конфигурация, а не отдельный компонент. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Системы для естественного дымо- и теплоудаления (NRWG) | сертифицированный NRWG-комплекс |
| Системы открытия | комбинированный узел RWA |
| Цепные приводы 24v Gretsch-Unitas (G-U) | компактный 24-вольтовый цепной привод |
| Компактные центральные блоки управления | компактный центр одной зоны |
05
Технический слой
Характеристики и исходные данные производителя
Допустимые профильные системы:
- Алюминиевые системы
- Европаз
- Технология Alcoa/Kawneer, Alumil, Aluprof, Gutmann, Heroal, Reynaers, Sapa, Wicona (откидное верхнеподвесное окно)
- Деревянные/деревянно-алюминиевые системы
- Еврофальц
- Дерево: все виды древесины
- Деревянно-алюминиевый: все стандартные устанавливаемые алюминиевые профили
- IV68 и выше
- Область применения: каменная стена/фасад
Виды открывания:
- Алюминиевые системы
- Нижнеподвесные, верхнеподвесные и поворотные окна, открывающиеся внутрь или наружу
- Откидное верхнеподвесное окно
- Деревянные/деревянно-алюминиевые системы
- Нижнеподвесные, верхнеподвесные и поворотные окна, открывающиеся внутрь
Технические данные
|
|
Алюминиевые системы |
Деревянные/деревянно-алюминиевые системы |
|
Ширина створки [мм] |
350 – 3000 |
400–2900 (нижнеподвесное) |
|
Высота створки [мм] |
200 – 3000 |
550–1900 (нижнеподвесное) |
|
Макс. ширина открытия |
600 |
600 |
|
Макс. вес створки [кг] |
250 (нижнеподвесное) |
150 |
|
Коэффициент устойчивости/ветровая нагрузка |
до 2000 Па, в зависимости от формата створки |
|
|
Приводы |
||
|
Цепные приводы |
ELTRAL K25, K30, K35, K60 (Solo/Synchro) |
|
|
Блокировочные приводы |
ELTRAL OA, VA25, VAN |
|
|
Системы открытия |
RWA 1050 (Solo/Synchro) |
|
Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Как понять, подходит ли Системы для естественного дымо- и теплоудаления (NRWG)?
Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.
Какие исходные данные нужны для подбора?
Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.
Можно ли использовать решение в системе дымоудаления?
Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.
Как проверяется совместимость компонентов?
Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.
Что подготовит ATGR?
Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.
