Системы открытия

Описание

G-U · RWA

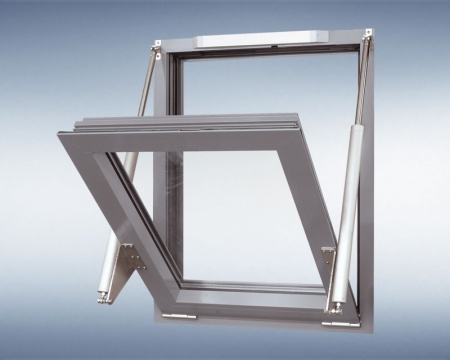

Системы открытия RWA — привод и блокировка в одном узле

Системы открытия G-U для RWA объединяют приводную и блокировочную функции. Их применяют на окнах дымо- и теплоудаления при ограниченном месте на раме, когда створка должна последовательно разблокироваться, открываться и закрываться по команде центра.

НазначениеRWA

Конструкцияпривод + блокировка

СерииRWA 1000, 1050, 1100

ЗащитаIP54 по карточке

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

нужна компактная комбинированная система
окно участвует в расчёте дымоудаления
важна согласованная работа запирания и открытия

Проверить

До включения в спецификацию

тип и направление открывания
расчётную площадь проёма
сертификацию оконного элемента

Конструкция и функция

Как работает решение

Назначение

Системная роль

комбинированный узел RWA

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Системы открытия	комбинированный узел RWA
Блокировочные приводы	дополнительное запирание створки
Системы для естественного дымо- и теплоудаления (NRWG)	сертифицированный NRWG-комплекс
Дверной привод	дверной привод для притока воздуха

Технический слой

Характеристики и исходные данные производителя

Технические данные

Ассортимент имеющихся приводов	RWA 1000	RWA 1050	RWA 1100
Главная область применения	Откинуть внутрь	Повернуть внутрь	Откинуть наружу
Номинальная мощность [Н]	1000	600	1000
Потребление тока [A]	0,8	0,6	0,8
Ширина открытия [мм]	100 – 300	100 – 250	100 – 300
Продолжительность включения [%]	30	30	30
Тип защиты [IP]	54	54	54
Мин. необходимая площадь/сторона рамы [мм]	40	22	40
Мин. ширина створки [мм]	550	510	400

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Системы открытия?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Системы открытия

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
