G-U · Дополнительное запирание

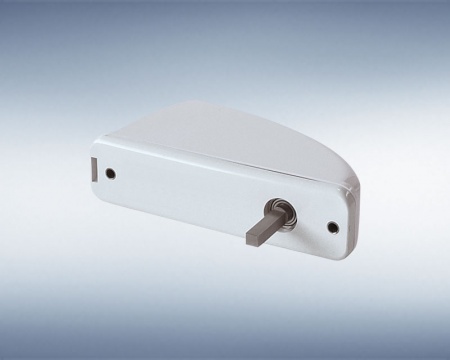

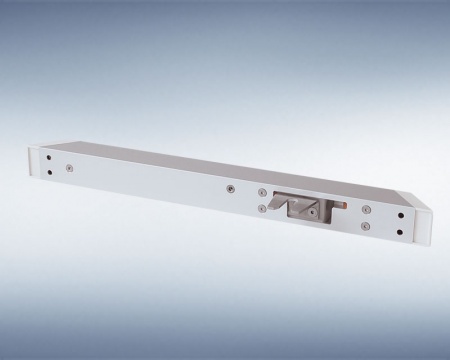

Блокировочные приводы — автоматический прижим и разблокирование створки
Блокировочные приводы G-U создают дополнительные точки запирания и работают совместно с приводом открывания. Они нужны на крупных или требовательных к герметичности окнах, где перед движением створка должна быть автоматически разблокирована.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужны дополнительные точки прижима
- основной привод должен работать после разблокирования
- важна равномерная герметизация по периметру
Проверить
До включения в спецификацию
- совместимость с фурнитурой
- последовательность команд
- число и положение запорных точек
02
Конструкция и функция
Как работает решение
Назначение
Блокировочные приводы G-U создают дополнительные точки запирания и работают совместно с приводом открывания. Они нужны на крупных или требовательных к герметичности окнах, где перед движением створка должна быть автоматически разблокирована.
Системная роль
дополнительное запирание створки
Монтаж
Исполнение и крепления выбирают по геометрии конкретного элемента.
Управление
Алгоритм работы согласуют с питанием, датчиками и центральным блоком.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Тип и материал элемента | Определяют совместимую механику, крепления и монтажную геометрию. |
| Размеры и масса | Нужны для расчёта усилия, хода и количества приводов. |
| Требуемое открывание | Определяет ход, угол и расчётную свободную площадь. |
| Питание и управление | Согласуются напряжение, ток, группы, датчики и резервирование. |
| Нормативная функция | Для RWA подтверждается вся системная конфигурация, а не отдельный компонент. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Блокировочные приводы | дополнительное запирание створки |
| Цепные приводы 24v Gretsch-Unitas (G-U) | компактный 24-вольтовый цепной привод |
| Штоковые приводы 24v Gretsch-Unitas (G-U) | силовой 24-вольтовый штоковый привод |
| Системы открытия | комбинированный узел RWA |
05
Технический слой
Характеристики и исходные данные производителя
Технические данные
|
Ассортимент имеющихся приводов |
OA |
VA25 |
VA35 |
VA-1 R/4 |
VA-2/12 |
|
Мощность [Н] |
– |
600 |
600 |
600 |
600 |
|
Крутящий момент [Нм] |
10 |
– |
– |
– |
– |
|
Потребление тока [A] |
1,1 |
0,7 |
0,7 |
0,8 |
0,8 |
|
Угол открытия, регулируемый [°] |
90 / 180 |
– |
– |
– |
– |
|
Ход отверстия, регулируемый [мм] |
– |
17 / 36 |
18 |
– |
– |
|
Тип защиты [IP] |
32 |
32 |
32 |
32 |
32 |
|
Температура окружающей среды [°C] |
от -5 до +75 |
от -5 до +75 |
от -5 до +75 |
от -5 до +75 |
от -5 до +75 |
|
Размеры [мм] |
|
|
|
|
|
Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Как понять, подходит ли Блокировочные приводы?
Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.
Какие исходные данные нужны для подбора?
Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.
Можно ли использовать решение в системе дымоудаления?
Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.
Как проверяется совместимость компонентов?
Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.
Что подготовит ATGR?
Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.
Подбор для проекта
Подготовим спецификацию Блокировочные приводы
Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.
01Проверка данныхразмеры и задача
02Подбор исполнениясовместимость и монтаж
03Спецификация и поставкасостав и поставка
Оформить заявку
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
