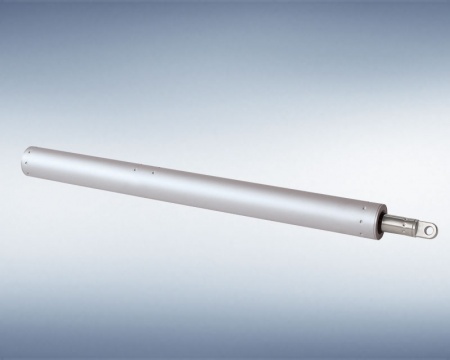

Штоковые приводы 24v Gretsch-Unitas (G-U)

Описание

G-U · Приводы 24 В

Штоковые приводы 24 В — для крупных и тяжёлых створок

Штоковые приводы G-U на 24 В развивают высокое тяговое и нажимное усилие. Их используют на больших фасадных и потолочных окнах, где важны жёсткая передача нагрузки, значительный ход и интеграция в систему дымоудаления или вентиляции.

Питание24 В DC

Усилие800 или 1600 Н

Ход300–1000 мм

ЗащитаIP65 по карточке

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

створка крупная или тяжёлая
нужен большой рабочий ход
требуется системное управление 24 В

Проверить

До включения в спецификацию

точки приложения усилия
монтажное пространство по оси штока
необходимость синхронной пары

Конструкция и функция

Как работает решение

Назначение

Системная роль

силовой 24-вольтовый штоковый привод

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Штоковые приводы 24v Gretsch-Unitas (G-U)	силовой 24-вольтовый штоковый привод
Цепные приводы 24v Gretsch-Unitas (G-U)	компактный 24-вольтовый цепной привод
Системы открытия	комбинированный узел RWA
Штоковые приводы 230v Gretsch-Unitas (G-U)	штоковый привод 230 В

Технический слой

Характеристики и исходные данные производителя

Технические данные

Ассортимент имеющихся приводов	S80	S160
Сила тяги/сила сжатия [Н]	800	1600
Потребление тока [A]	1,0	0,7
Ток отключения [A]	1,4	1,2
Ширина открытия [мм]	300 – 1000	300 – 1000
Тип защиты [IP]	65	65
Температура окружающей среды [°C]	от -5 до +75	от -5 до +75
Размеры [мм] (длина) x Ø	(302 + ход) x 36	(302 + ход) x 36

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Штоковые приводы 24v Gretsch-Unitas (G-U)?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Штоковые приводы 24v Gretsch-Unitas (G-U)

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
