Дверной привод

Описание

G-U · Приток воздуха RWA

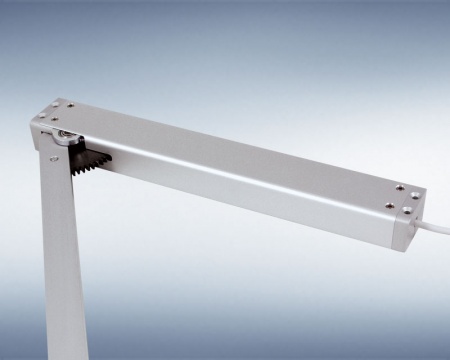

Дверной привод ELTRAL TA 60 — автоматический приточный проём

ELTRAL TA 60 применяют для автоматического открывания распашной двери, используемой как приточный проём системы дымо- и теплоудаления. Привод работает только в составе согласованной дверной системы с замком, управлением и расчётом воздухообмена.

МодельELTRAL TA 60

Назначениеприток воздуха RWA

Усилие200 / 600 Н

Монтажраспашная дверь

Выбор решения

Когда решение подходит для проекта

Подходит

Рабочий сценарий

дверь используется как расчётный приточный проём
нужно открывание по пожарному сигналу
компоненты двери проектируются как единая система

Проверить

До включения в спецификацию

массу и ширину полотна
замок и последовательность разблокирования
момент открывания при ветре

Конструкция и функция

Как работает решение

Назначение

Системная роль

дверной привод для притока воздуха

Монтаж

Исполнение и крепления выбирают по геометрии конкретного элемента.

Управление

Алгоритм работы согласуют с питанием, датчиками и центральным блоком.

Подбор и проектирование

Исходные параметры для точного подбора

Параметр	Почему он важен
Тип и материал элемента	Определяют совместимую механику, крепления и монтажную геометрию.
Размеры и масса	Нужны для расчёта усилия, хода и количества приводов.
Требуемое открывание	Определяет ход, угол и расчётную свободную площадь.
Питание и управление	Согласуются напряжение, ток, группы, датчики и резервирование.
Нормативная функция	Для RWA подтверждается вся системная конфигурация, а не отдельный компонент.

Сравнение

Соседние решения G-U

Решение	Главное отличие
Дверной привод	дверной привод для притока воздуха
Системы открытия	комбинированный узел RWA
Компактные центральные блоки управления	компактный центр одной зоны
Системы для естественного дымо- и теплоудаления (NRWG)	сертифицированный NRWG-комплекс

Технический слой

Характеристики и исходные данные производителя

Технические данные

	ELTRAL TA 60
Сила тяги/сила сжатия [Н]	200 / 600
Угловая скорость [°/с]	3
Потребление тока [A]	1,4
Продолжительность включения [%]	30
Крутящий момент при открытии [Нм] (время/макс.)	180 / 216
Крутящий момент при закрытии [Нм]	72
Тип защиты [IP]	32
Сухой контакт, макс.	50 В; 0,5 А
Соединительный провод	Силикон; 5 м, 5-жильный
Корпус	Элоксированный алюминий EV1
Макс. ток включения [A]	3

Точный артикул, монтажные размеры, совместимость и нормативная функция подтверждаются по актуальной документации G-U и проекту конкретного элемента.

Вопросы по подбору

Частые вопросы

Как понять, подходит ли Дверной привод?

Нужно сопоставить тип элемента, размеры, массу, направление движения, питание и требуемый сценарий управления.

Какие исходные данные нужны для подбора?

Чертёж, профиль, размеры и масса створки или двери, требуемая ширина открытия, питание и назначение системы.

Можно ли использовать решение в системе дымоудаления?

Только если выбранное исполнение входит в подтверждённую системную конфигурацию и соответствует проекту объекта.

Как проверяется совместимость компонентов?

Сверяются монтажные чертежи, токи, усилия, ходы, точки крепления и алгоритм работы центрального управления.

Что подготовит ATGR?

Специалисты проверят исходные данные, подберут исполнение и сформируют спецификацию приводов, управления, фурнитуры и аксессуаров.

Подбор для проекта

Подготовим спецификацию Дверной привод

Отправьте чертёж элемента, размеры, массу, тип профиля, требуемую ширину открытия и описание системы управления. ATGR проверит совместимость и подготовит состав оборудования.

01Проверка данныхразмеры и задача

02Подбор исполнениясовместимость и монтаж

03Спецификация и поставкасостав и поставка
