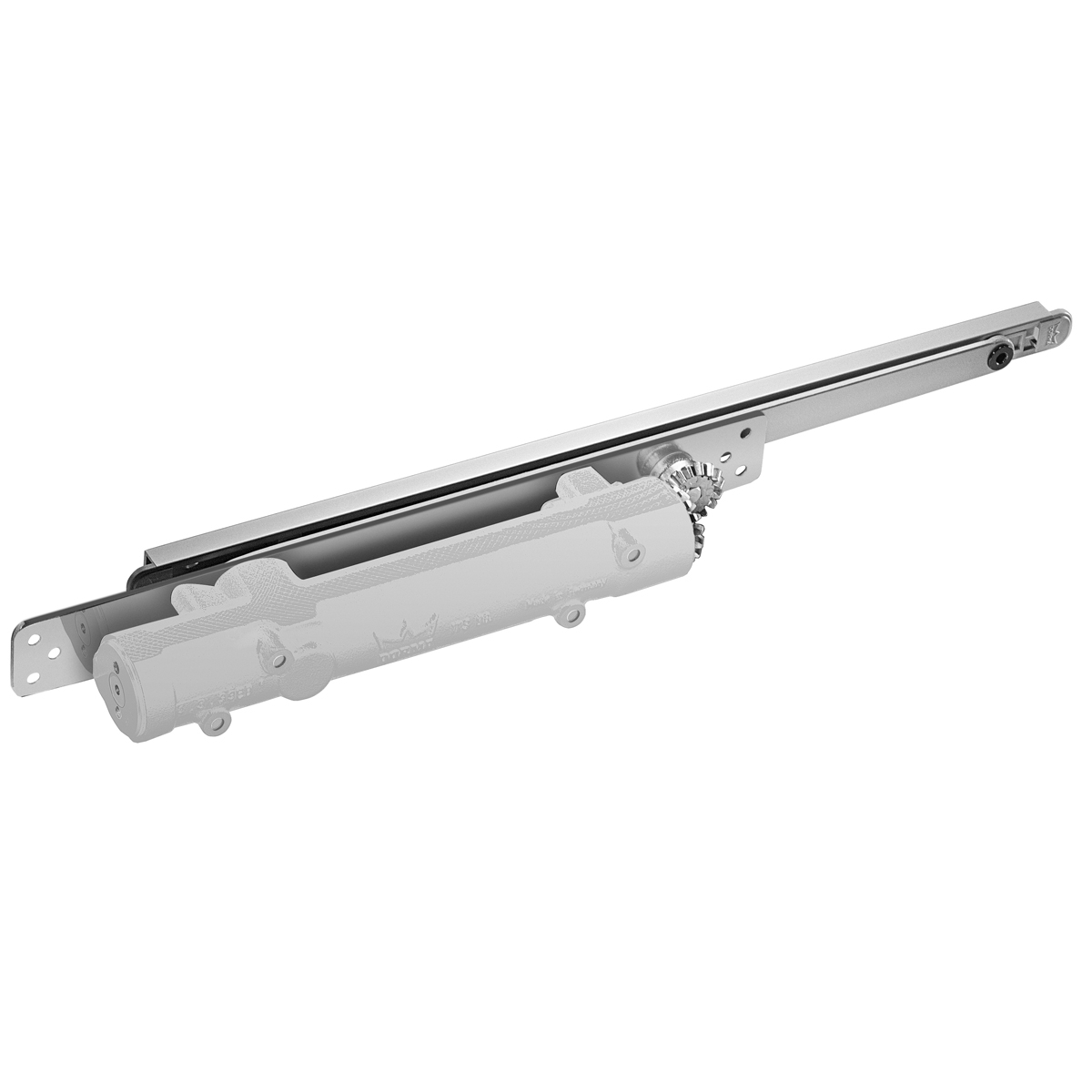

Система для дверей, где накладной доводчик нежелателен визуально или уязвим для вмешательства. Корпус и скользящий канал скрываются внутри полотна и рамы, а кулачковая технология EASY OPEN снижает сопротивление при открывании.
Корпус врезается внутрь дверного полотна.
Скользящий канал интегрируется в коробку.
Сердцевидный кулачок быстро снижает момент открывания.
Усилие регулируется после навешивания двери.
Скорость закрывания настраивается клапаном.
Отдельно регулируется финальная стадия закрывания.
| Что нужно знать | Почему это влияет на систему |
|---|---|
| Толщина полотна | EN 2–4 требует от 40 мм; EN 3–6 — от 50 мм. |
| Ширина | До 1100 мм для EN 2–4 и до 1400 мм для EN 3–6. |
| Масса | До 130 кг / 180 кг соответственно. |
| Материал двери | Проверяется возможность скрытой выборки под корпус и канал. |
| Противопожарность | Нужен допуск конкретной дверной конструкции. |
| Фиксация открытого положения | Для ITS 96 доступна как опция в допустимой конфигурации. |
Недостаточно, чтобы сам доводчик имел нужный стандарт. Применение проверяется по допуску всей дверной системы, способу монтажа и комплекту аксессуаров.
Числовые параметры, диапазоны EN, монтажные ограничения и функции перенесены в структурированный технический слой и перепроверены по актуальным материалам dormakaba.
| Усилие | EN 2–4 / EN 3–6 |
| Ширина двери | до 1100 / 1400 мм |
| Толщина полотна | от 40 / 50 мм |
| Максимальная масса | до 130 / 180 кг |
| Открывание | примерно до 120° в зависимости от двери |
| Стандарт | EN 1154 |
| Опции | hold-open, cushioned limit stay |
При закрытой двери корпус доводчика и скользящий канал находятся внутри полотна и коробки, поэтому система практически не видна.
Для версии EN 2–4 — от 40 мм; для EN 3–6 — от 50 мм.
Актуальная техническая папка указывает до 130 кг для EN 2–4 и до 180 кг для EN 3–6.
Да, при наличии допуска конкретной дверной конструкции и правильной комплектации.
Когда кроме скрытой установки требуется free-swing/fail-safe функция на противопожарной или дымозащитной двери.
Пришлите ширину, высоту и массу полотна, направление открывания и требования к противопожарности. Проверим усилие EN, монтаж, шину и дополнительные функции.
