Описание
Gretsch-Unitas · Ручное запирание
GU SECURY DR — двойной ригель для усиленного многоточечного запирания

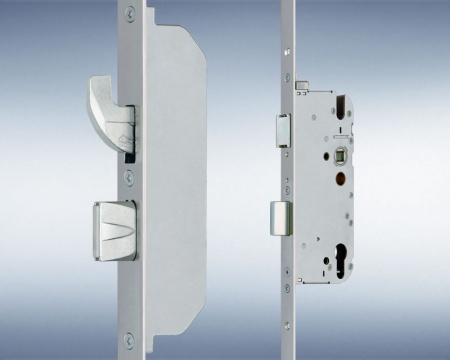

GU SECURY DR сочетает в каждом дополнительном узле массивный ригель и крюк. Это решение для наружных и квартирных дверей, где требуется усиленное механическое удержание сразу в двух направлениях.
01
Выбор системы
Когда имеет смысл выбирать GU SECURY DR
Подходит
Рабочий сценарий
- нужна максимальная механическая функция среди ручных серий
- дверь наружная, квартирная или проектная с повышенными требованиями
- желательно совместить ригель и крюк в одной системе
Проверить
До включения в спецификацию
- достаточность места в профиле для узлов DR
- совместимость рамных ответных деталей
- допустимые нагрузки и испытанный класс готовой двери
02
Конструкция

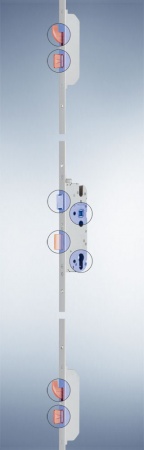

Как устроена система запирания
Запирающие элементы
массивный ригель + крюк в каждом дополнительном узле
Дверные системы
одно- и двустворчатые двери из дерева, ПВХ и металла
Управление
ручное запирание ключом
Безопасность и прижим
объединяет сопротивление выталкиванию и отжиму полотна
03
Подбор и проектирование
Данные, без которых нельзя заказывать замок
| Исходный параметр | Как он влияет на решение |
|---|---|
| Тип наружной двери | DR рационален там, где оправдан усиленный запирающий узел. |
| Монтажная глубина профиля | Определяет допустимый дорнмасс и размещение корпуса. |
| Рамные ответные части | Должны принять и ригель, и крюк без конфликтов. |
| Цилиндр и гарнитур | Подбираются по толщине полотна и накладкам. |
| Сертифицированная комбинация | Класс RC или пожарное применение проверяется по документам системы. |
04
Сравнение
Соседние решения GU SECURY
| Система | Главное отличие |
|---|---|
| Замок GU-SECURY DR для дверей из алюминия/ПВХ | Многозапорный замок с двойными запирающими узлами. |
| Замок GU-SECURY MR для дверей из алюминия/ПВХ | массивные ригели без крюка |
| Замок GU-SECURY SH для дверей из алюминия/ПВХ | только крюки |
| Замок GU-SECURY AUTOMATIC4 для дверей из алюминия/ПВХ | автоматическая версия с четырьмя защёлками |
05
Технические параметры
Подтверждённые характеристики серии
| Серия | GU SECURY DR |
|---|---|
| Принцип работы | ручное запирание ключом |
| Тип запирания | массивный ригель + крюк в каждом дополнительном узле |
| Применение | одно- и двустворчатые двери из дерева, ПВХ и металла |
| Дорнмасс | 33–80 мм |
| Межосевое расстояние | 72–94 мм |
| Основные варианты | система DR с двойным ригелем |
| Дополнительные функции | Safe-T — как дополнительная функция для совместимого исполнения |
Точный артикул, размеры планки, координаты запирающих элементов, ответные части и нормативные допуски подтверждаются по актуальному монтажному чертежу и сертификатам выбранного исполнения.
06
Вопросы и ответы
Практические вопросы по GU SECURY DR
Что означает двойной ригель DR?
В одном дополнительном узле работают массивный ригель и крюк, выполняющие разные задачи удержания.
Когда DR оправдан по сравнению с MR?
Когда помимо прямого ригеля требуется крюк, препятствующий отжиму двери от рамы.
Можно ли использовать стандартный цилиндр?
Да, специальный свободноходовой цилиндр не требуется.
Подходит ли DR для двустворчатой двери?
Да, серия предусматривает такую возможность, но ответная схема пассивной створки проектируется отдельно.
Совместимы ли ответные части с Automatic4?
Актуальная геометрия GU предусматривает унификацию рамных элементов, однако конкретные артикулы нужно сверять по профилю и чертежу.
