Gretsch-Unitas · Ручное запирание

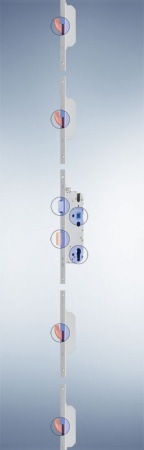

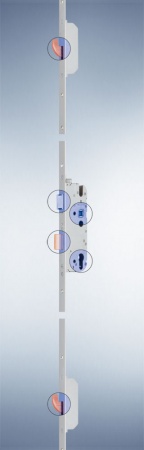

GU SECURY SH — крюковое многоточечное запирание входной двери
GU SECURY SH — ручной многозапорный замок с крюкообразными ригелями. При повороте ключа крюки входят в ответные части рамы, распределяя нагрузку по высоте двери и затрудняя отжим полотна.
01
Выбор системы
Когда имеет смысл выбирать GU SECURY SH
Подходит
Рабочий сценарий
- нужна защита именно от отжатия дверного полотна
- предпочтительны крюки вместо прямых массивных ригелей
- комплектуется входная дверь из дерева, ПВХ или металла
Проверить
До включения в спецификацию
- исполнение SH2 или SH4
- направление движения крюков и расположение ответных частей
- допуски дверной системы по взломостойкости или огнестойкости
02
Конструкция
Как устроена система запирания
Запирающие элементы
два или четыре крюка SH
Дверные системы
одно- и двустворчатые двери из дерева, ПВХ и металла
Управление
ручное запирание ключом
Безопасность и прижим
крюк входит за ответную часть и препятствует отжиму полотна
03
Подбор и проектирование
Данные, без которых нельзя заказывать замок
| Исходный параметр | Как он влияет на решение |
|---|---|
| Высота и материал двери | Влияют на выбор SH2/SH4 и расположение крюков. |
| Ответные планки | Должны соответствовать профилю рамы и направлению движения крюков. |
| Дорнмасс и центры | Определяют совместимость с дверной фурнитурой. |
| Класс сопротивления | Подтверждается только для испытанного комплекта двери. |
| Дополнительные функции | Safe-T и мониторинг выбираются до заказа корпуса и планки. |
04
Сравнение
Соседние решения GU SECURY
| Система | Главное отличие |
|---|---|
| Замок GU-SECURY SH для дверей из алюминия/ПВХ | Многозапорный замок с крюкообразными ригелями. |
| Замок GU-SECURY MR для дверей из алюминия/ПВХ | массивные прямые ригели |
| Замок GU-SECURY SH/R для дверей из алюминия/ПВХ | добавлены роликовые цапфы |
| Замок GU-SECURY DR для дверей из алюминия/ПВХ | крюк совмещён с массивным ригелем |
05
Технические параметры
Подтверждённые характеристики серии
| Серия | GU SECURY SH |
|---|---|
| Принцип работы | ручное запирание ключом |
| Тип запирания | два или четыре крюка SH |
| Применение | одно- и двустворчатые двери из дерева, ПВХ и металла |
| Дорнмасс | SH2: 33–80 мм; SH4: 33–90 мм |
| Межосевое расстояние | 72–94 мм |
| Основные варианты | SH2 и SH4 |
| Дополнительные функции | Safe-T и контроль положения крюка — в совместимых исполнениях |
Точный артикул, размеры планки, координаты запирающих элементов, ответные части и нормативные допуски подтверждаются по актуальному монтажному чертежу и сертификатам выбранного исполнения.
06
Вопросы и ответы
Практические вопросы по GU SECURY SH
Чем крюк SH полезнее прямого ригеля?
Он заходит за ответную часть и лучше препятствует отжиму полотна от рамы.
Что означает SH2 и SH4?
Это варианты с двумя или четырьмя дополнительными крюками.
Работает ли замок без специального цилиндра?
Да, свободноходовой цилиндр не требуется; типоразмер подбирают по толщине двери.
Можно ли применить SH на двустворчатой двери?
Да, но схема пассивной створки и ответных деталей должна быть спроектирована как единая система.
Как выбрать между SH и DR?
SH использует крюки, а DR объединяет крюк и массивный ригель в одном запирающем узле.
