Описание
Gretsch-Unitas · Ручное запирание

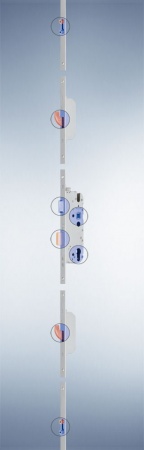

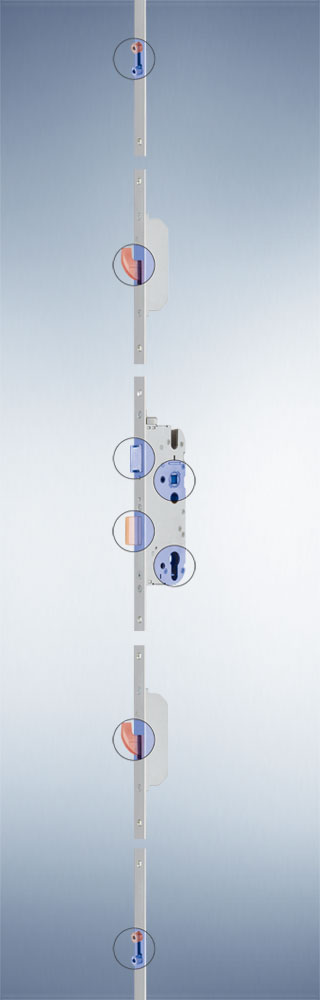

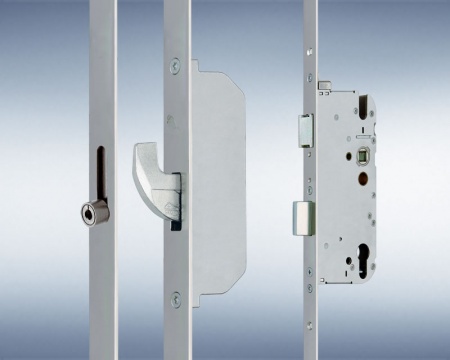

GU SECURY SH/R — крюки и роликовые цапфы для профильной двери
GU SECURY SH/R объединяет крюкообразные ригели и роликовые цапфы. Это специализированная комбинация для профильной двери, где одновременно требуется противодействие отжиму и регулируемый прижим по уплотнению.
01
Выбор системы
Когда имеет смысл выбирать GU SECURY SH/R
Подходит
Рабочий сценарий
- проекту нужны разные функции запирающих элементов
- важна корректировка прижима после установки
- есть монтажный чертёж конкретного исполнения SH/R
Проверить
До включения в спецификацию
- актуальность артикула и обозначения у производителя
- точное число и координаты крюков и роликов
- доступность нужных ответных частей для профиля
02
Конструкция
Как устроена система запирания
Запирающие элементы
крюкообразные ригели + роликовые цапфы
Дверные системы
одностворчатые профильные двери; применимость к конкретной системе подтверждается чертежом
Управление
ручное запирание ключом
Безопасность и прижим
крюки противодействуют отжиму, ролики помогают настраивать прижим
03
Подбор и проектирование
Данные, без которых нельзя заказывать замок
| Исходный параметр | Как он влияет на решение |
|---|---|
| Артикул и чертёж | Для комбинированных исполнений название само по себе недостаточно. |
| Профиль двери | Определяет форму планки и ответных деталей. |
| Прижим по уплотнителю | Нужно оставить диапазон регулировки роликов. |
| Положение цилиндра и ручки | Сверяется с дорнмассом и межосевым расстоянием. |
| Нормативная функция | Огнестойкость или RC подтверждаются только в составе испытанной системы. |
04
Сравнение
Соседние решения GU SECURY
| Система | Главное отличие |
|---|---|
| Замок GU-SECURY SH/R для дверей из алюминия/ПВХ | Комбинированная схема с крюками и роликовыми цапфами. |
| Замок GU-SECURY SH для дверей из алюминия/ПВХ | только крюки без роликов |
| Замок GU-SECURY MR/R для дверей из алюминия/ПВХ | массивные ригели плюс ролики |
| Замок GU-SECURY R для дверей из алюминия/ПВХ | только роликовая схема |
05
Технические параметры
Подтверждённые характеристики серии
| Серия | GU SECURY SH/R |
|---|---|
| Принцип работы | ручное запирание ключом |
| Тип запирания | крюкообразные ригели + роликовые цапфы |
| Применение | одностворчатые профильные двери; применимость к конкретной системе подтверждается чертежом |
| Дорнмасс | для исполнения ATGR: 25–45 мм; актуальный диапазон подтверждается по артикулу |
| Межосевое расстояние | для исполнения ATGR: 85–94 мм |
| Основные варианты | историческое обозначение SH/R; актуальную номенклатуру требуется сверять |
| Дополнительные функции | пожарное исполнение и ограничитель открывания — только при подтверждённой комплектации |
Точный артикул, размеры планки, координаты запирающих элементов, ответные части и нормативные допуски подтверждаются по актуальному монтажному чертежу и сертификатам выбранного исполнения.
06
Вопросы и ответы
Практические вопросы по GU SECURY SH/R
Почему для SH/R особенно важен чертёж?
В комбинированной системе нужно точно сопоставить крюки, ролики и ответные элементы по высоте.
Можно ли ориентироваться только на название модели?
Нет. Для заказа нужен актуальный артикул, тип планки и монтажный чертёж.
Что регулируется после монтажа?
Роликовые цапфы позволяют корректировать прижим, но не заменяют правильную геометрию ответных частей.
Чем SH/R отличается от SH?
SH использует только крюки; SH/R добавляет роликовые точки для управления прижимом.
Можно ли заявлять класс RC по одному замку?
Нет, класс присваивается испытанной дверной конструкции с конкретной фурнитурой и монтажом.
