Gretsch-Unitas · Ручное запирание

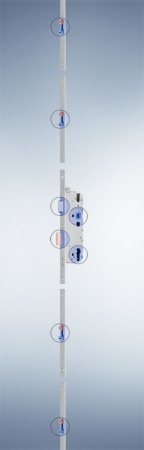

GU SECURY R — регулируемый прижим роликовыми цапфами
GU SECURY R — роликовая многозапорная система для дверей, где главным критерием является равномерный регулируемый прижим. В актуальной номенклатуре GU это семейство обозначается SZ-R4.
01
Выбор системы
Когда имеет смысл выбирать GU SECURY R
Подходит
Рабочий сценарий
- нужно компенсировать небольшие отклонения геометрии и уплотнения
- приоритетны плавность работы и герметичность
- оснащается одностворчатая дверь или балконный выход
Проверить
До включения в спецификацию
- соответствие старого обозначения R актуальному SZ-R4
- тип роликов и диапазон регулировки
- достаточность системы для заявленных требований безопасности
02
Конструкция
Как устроена система запирания
Запирающие элементы
четыре роликовые цапфы / грибовидные ролики
Дверные системы
одностворчатые двери из дерева, ПВХ и металла
Управление
ручное запирание ключом
Безопасность и прижим
основное преимущество — равномерный прижим и герметичность, а не максимальная силовая схема
03
Подбор и проектирование
Данные, без которых нельзя заказывать замок
| Исходный параметр | Как он влияет на решение |
|---|---|
| Назначение двери | Для наружной двери с высокой RC-задачей может потребоваться MR, SH или DR. |
| Контур уплотнения | Определяет требуемый прижим и положение роликов. |
| Профиль и ответные части | Нужны совместимые роликовые планки. |
| Дорнмасс / межосевое | Сверяются с существующей ручкой и цилиндром. |
| Регламент регулировки | После монтажа прижим настраивают без чрезмерной нагрузки на уплотнитель. |
04
Сравнение
Соседние решения GU SECURY
| Система | Главное отличие |
|---|---|
| Замок GU-SECURY R для дверей из алюминия/ПВХ | Многозапорная система с регулируемыми роликовыми цапфами. |
| Замок GU-SECURY MR/R для дверей из алюминия/ПВХ | ролики дополнены массивными ригелями |
| Замок GU-SECURY SH/R для дверей из алюминия/ПВХ | ролики дополнены крюками |
| Замок GU-SECURY MR для дверей из алюминия/ПВХ | усиленная ригельная схема |
05
Технические параметры
Подтверждённые характеристики серии
| Серия | GU SECURY R |
|---|---|
| Принцип работы | ручное запирание ключом |
| Тип запирания | четыре роликовые цапфы / грибовидные ролики |
| Применение | одностворчатые двери из дерева, ПВХ и металла |
| Дорнмасс | актуальная серия SZ-R4: 25–90 мм |
| Межосевое расстояние | 72–94 мм |
| Основные варианты | на ATGR — GU SECURY R; в актуальном каталоге — SZ-R4 |
| Дополнительные функции | ориентирована на регулировку прижима; защитная функция зависит от исполнения роликов |
Точный артикул, размеры планки, координаты запирающих элементов, ответные части и нормативные допуски подтверждаются по актуальному монтажному чертежу и сертификатам выбранного исполнения.
06
Вопросы и ответы
Практические вопросы по GU SECURY R
Для чего нужны регулируемые ролики?
Они позволяют настроить прижим створки к уплотнителю по высоте двери.
Это противовзломный замок?
Безопасность зависит от конкретного исполнения и испытанной двери; базовая задача роликовой серии — прижим и герметичность.
Почему встречаются названия R и SZ-R4?
R — обозначение в карточке ATGR, SZ-R4 — актуальное название роликовой серии в каталоге GU.
Можно ли поставить роликовый замок вместо MR?
Только после проверки ответных деталей и требований к безопасности: функции систем различаются.
Как понять, что прижим настроен правильно?
Дверь должна закрываться без избыточного усилия, а уплотнитель — равномерно контактировать по контуру.
