Gretsch-Unitas · Ручное запирание
GU SECURY MR/R — ригели и регулируемые роликовые цапфы в одной системе
GU SECURY MR/R сочетает массивные ригели с роликовыми цапфами. Такая схема нужна, когда кроме механической защиты важно управлять прижимом створки и герметичностью по высоте двери. В актуальной документации GU близкое исполнение обозначается MR/SZ-R.
01
Выбор системы
Когда имеет смысл выбирать GU SECURY MR/R
Подходит
Рабочий сценарий
- нужны одновременно удержание ригелями и регулируемый прижим
- дверь чувствительна к герметичности и положению уплотнителя
- проектируется одностворчатая профильная дверь
Проверить
До включения в спецификацию
- соответствие обозначения MR/R актуальному MR/SZ-R
- положение роликовых цапф относительно ответных частей
- диапазон регулировки прижима после монтажа
02
Конструкция

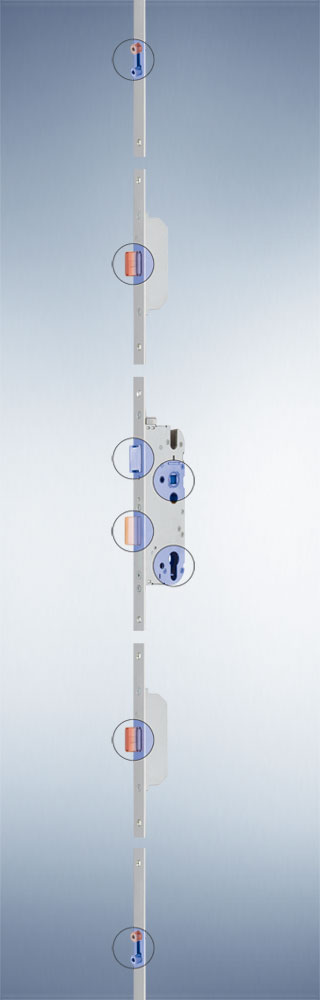

Как устроена система запирания
Запирающие элементы
массивные ригели + регулируемые роликовые цапфы
Дверные системы
прежде всего одностворчатые двери из дерева, ПВХ и металла
Управление
ручное запирание ключом
Безопасность и прижим
массивные ригели отвечают за удержание, роликовые цапфы помогают регулировать прижим
03
Подбор и проектирование
Данные, без которых нельзя заказывать замок
| Исходный параметр | Как он влияет на решение |
|---|---|
| Обозначение по чертежу | Нужно исключить смешение старого MR/R и актуального MR/SZ-R. |
| Геометрия уплотнения | Определяет необходимость и диапазон регулировки роликовых цапф. |
| Положение ответных планок | Ригели и ролики требуют разных ответных элементов. |
| Дорнмасс / межосевое | Сверяются с профилем и комплектом ручек. |
| Режим эксплуатации | Для высокой интенсивности важна настройка прижима без перегрузки механизма. |
04
Сравнение
Соседние решения GU SECURY
| Система | Главное отличие |
|---|---|

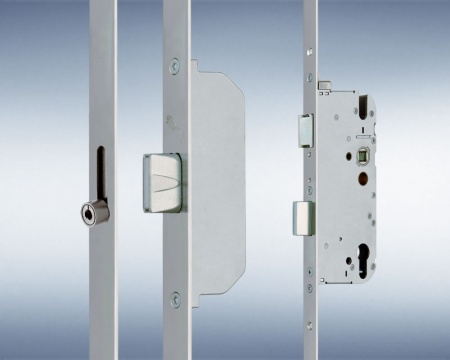

| Замок GU-SECURY MR/R для дверей из алюминия/ПВХ | Комбинированный замок с массивными ригелями и роликовыми цапфами. |
| Замок GU-SECURY MR для дверей из алюминия/ПВХ | чистая ригельная схема без роликов |
| Замок GU-SECURY SH/R для дверей из алюминия/ПВХ | крюки плюс роликовый прижим |
| Замок GU-SECURY R для дверей из алюминия/ПВХ | только роликовые точки для герметичности |
05
Технические параметры
Подтверждённые характеристики серии
| Серия | GU SECURY MR/R |
|---|---|
| Принцип работы | ручное запирание ключом |
| Тип запирания | массивные ригели + регулируемые роликовые цапфы |
| Применение | прежде всего одностворчатые двери из дерева, ПВХ и металла |
| Дорнмасс | актуальная серия MR/SZ-R: 33–80 мм |
| Межосевое расстояние | 70–94 мм |
| Основные варианты | комбинированное исполнение MR/SZ-R; на ATGR сохранено обозначение MR/R |
| Дополнительные функции | контроль положения ригеля — для совместимых исполнений |
Точный артикул, размеры планки, координаты запирающих элементов, ответные части и нормативные допуски подтверждаются по актуальному монтажному чертежу и сертификатам выбранного исполнения.
06
Вопросы и ответы
Практические вопросы по GU SECURY MR/R
Почему в документах встречаются MR/R и MR/SZ-R?
Это близкие обозначения комбинированной схемы. При заказе нужно сверять артикул и монтажный чертёж, а не только название.
Что дают роликовые цапфы?
Они позволяют корректировать прижим створки и поддерживать равномерный контакт с уплотнителем.
Можно ли заменить MR на MR/R без переделки двери?
Не всегда: отличаются ответные элементы и расположение точек запирания.
Для каких дверей особенно полезна эта схема?
Для профильных дверей, где одновременно важны механическое удержание и стабильная герметичность.
Как исключить ошибку при комплектации?
Перед заказом сопоставляют профиль, дорнмасс, межосевое расстояние, высоту ручки и чертёж ответных планок.
