G-U / BKS · Профильные врезные замки

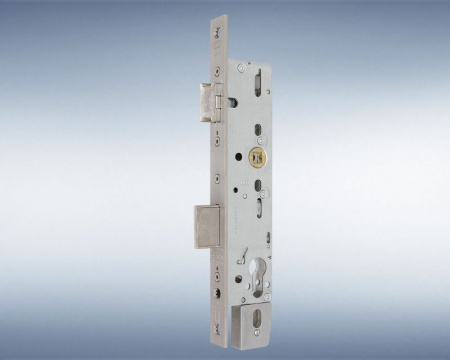

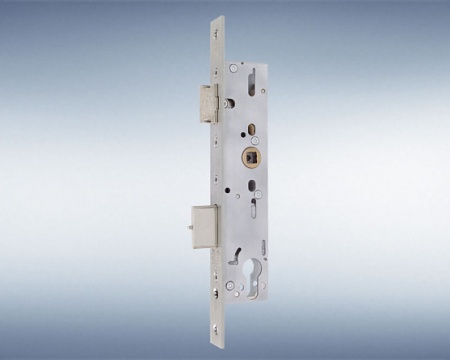

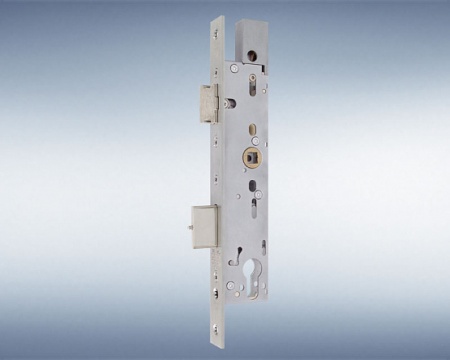

BKS Series 18 — ручной врезной замок для узкопрофильных дверей
BKS Series 18 применяется в алюминиевых и стальных профильных дверях, где важны компактный корпус, точная геометрия и ручное запирание цилиндром. Модель выбирают не только по функции замка, но и по дорнмассу, межосевому расстоянию, торцевой планке, направлению двери и составу дверного комплекта.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- профильная дверь требует компактного врезного корпуса
- нужно механическое запирание без электропривода
- проект предусматривает единый комплект замка, цилиндра и ответной части
Проверить
До включения в спецификацию
- дорнмасс, межосевое расстояние и ширину торцевой планки
- левое или правое исполнение, функцию защёлки и ригеля
- требования к эвакуации, огнестойкости и сертификации готовой двери
02
Конструкция и функция
Ключевые особенности решения
Корпус для профиля
Серия рассчитана на ограниченное монтажное пространство алюминиевых и стальных дверных профилей.
Ручное запирание
Ригель приводится цилиндром; электрические функции относятся к другим исполнениям и не предполагаются автоматически.
Варианты функции
Конкретная комбинация защёлки, ригеля и функции ручки определяется артикулом замка.
Системная комплектация
Замок должен быть согласован с цилиндром, нажимной гарнитурой, ответной частью и профилем.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Профиль и вырез | Определяют допустимую глубину корпуса и положение крепёжных отверстий. |
| Дорнмасс | Должен совпасть с геометрией профиля и положением ручки. |
| Межосевое расстояние | Согласуется с гарнитурой и цилиндровым вырезом. |
| Торцевая планка | Проверяются ширина, форма, длина и способ крепления. |
| Функция двери | Уточняются обычное запирание, аварийный выход и требования проекта. |
04
Сравнение
Не смешивать соседние решения
Series 18
Ручной замок для профильной двери; базовый выбор для механического запирания.
Series 19
Самозапирающаяся серия для эвакуационных и контролируемых дверей; подбирается отдельно по функции.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Опубликованные в карточке размеры относятся к конкретным исполнениям Series 18. Перед заказом их необходимо сопоставить с чертежом двери и артикулом замка.
Свойства врезных замков BKS серии 18:
- Переставная защелка, что обеспечивает применение как DIN L (лев.), так и DIN R (прав.)
- Ригель выдвигается вручную в запорное положение на 20 мм
- Сквозное крепление фурнитуры, в том числе для RR-розеток
- Верхнее запирание с интегрированным пакетом пружин для индивидуальной настройки силы пружин для разной высоты двери
- Единая высота корпусов замков
- Толщина корпуса замка всего 15,5 мм
- Двустворчатые решения дверей эвакуационного выхода с электрическим отпиранием
- Применяется в противопожарных системах и системах дымоудаления
- Допуск по DIN EN 179 / EN 1125
- CE-допуск по DIN EN 12209
Характеристики изделий / Технические данные
|
Врезные замки BKS серии 18 |
|
|
Применение |
|
|
1-створчатые |
 |
|
2-створчатые |
|
|
Верхнее запирание |
|
|
Надежная фиксация защелки |
|
|
Комбинируется с электрическим отпиранием |
|
|
Функция антипаники |
|
|
Функция переключения B |
|
|
Функция принудительного запирания C |
|
|
Функция прохода D |
|
|
Функция замены E |
|
|
Контрольные контакты |
|
|
Защелка |
|
|
Квадрат замка |
|
|
Ригель |
|
|
Запирающая бородка |
|
|
Технические данные |
|
|
Межцилиндровое расстояние |
92 мм (PZ) |
|
Размер дорна |
25 – 45 мм |
|
Квадрат замка |
9 мм |
Соответствие EN 179 или EN 1125 относится к испытанной дверной системе в сборе. Один корпус замка не подтверждает соответствие всей двери.
06
Вопросы по подбору
Частые вопросы
Для каких дверей предназначена Series 18?
Для узкопрофильных дверей из алюминия или стали, если геометрия конкретного корпуса совместима с профилем.
Чем Series 18 отличается от Series 19?
Series 18 рассматривается как ручной замок, а Series 19 — как семейство самозапирающихся и специальных эвакуационных исполнений.
Можно ли выбрать замок только по дорнмассу?
Нет. Дополнительно проверяют межосевое расстояние, торцевую планку, направление, функцию защёлки и схему ответной части.
Подходит ли замок для эвакуационной двери?
Только в составе совместимого и подтверждённого комплекта с нужной функцией, нажимным элементом и дверью.
Что передать для подбора?
Чертёж профиля и выреза, размеры замка, направление двери, тип цилиндра, гарнитуру и требования к функции двери.
