Описание
G-U / BKS Series 19 · Самозапирание

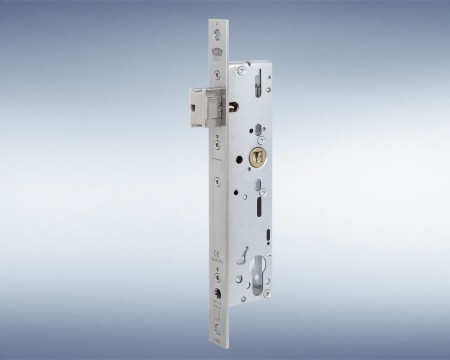

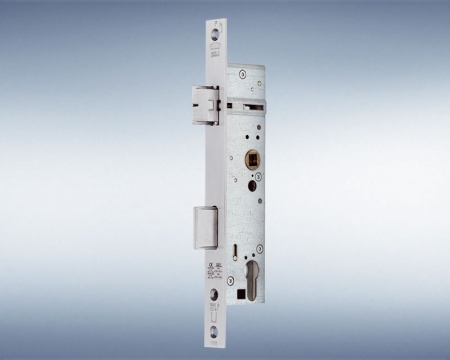

BKS Series 19 — самозапирающиеся замки для узкопрофильных эвакуационных дверей
Series 19 — семейство компактных замков для алюминиевых и стальных профильных дверей, включая самозапирающиеся, контролируемые и моторные исполнения. После закрывания ригель может выдвигаться автоматически; конкретная функция антипаники, электрика, мониторинг и верхнее запирание определяются артикулом и дверной схемой.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно автоматическое запирание после закрывания двери
- требуется узкопрофильный корпус для эвакуационного выхода
- проект предусматривает мониторинг, электрическое сцепление или моторную функцию
Проверить
До включения в спецификацию
- конкретный тип Series 19 и функцию B/C/E
- дорнмасс, межосевое расстояние, планку и направление
- электропитание, контакты, верхнее запирание и комплект пассивной створки
02
Конструкция и функция
Ключевые особенности решения
Самозапирание
В соответствующих версиях ригель выдвигается при закрывании без поворота ключа.
Компактный корпус
Серия рассчитана на узкие алюминиевые и стальные профили.
Функции антипаники
Внутреннее открывание выбирается по назначению двери и конкретной функции замка.
Электрические версии
Доступны контролируемые, сцепляемые и моторные варианты, но их параметры различаются.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Артикул и функция | Фиксируют механику ручек, цилиндра и электрического управления. |
| Профиль | Определяет дорнмасс, планку, вырез и крепление. |
| Створки | Для двух створок требуется совместимая пассивная часть и верхнее запирание. |
| Электрика | Согласуются напряжение, кабельный переход, контакты и логика СКУД. |
| Нормативы двери | Проверяется применение на эвакуационной, огне- или дымозащитной двери. |
04
Сравнение
Не смешивать соседние решения
Series 19
Самозапирающиеся и электрические варианты для эвакуационных профильных дверей.
Series 18
Ручное механическое запирание без автоматического выдвижения ригеля.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Таблица старой карточки содержит несколько вариантов Series 19. Пиктограммы GIF сохранены как исходный технический слой и будут заменены отдельным guarded-патчем после товарного rollout.
Высокую функциональность и надежность эвакуационных дверей обеспечивают замки серии 19. Благодаря допуску, полученному от VdS (Германская Ассоциация страховщиков), эти замки особенно хорошо подходят для противовзломных дверей.
СВОЙСТВА ВРЕЗНЫХ ЗАМКОВ BKS СЕРИИ 19:

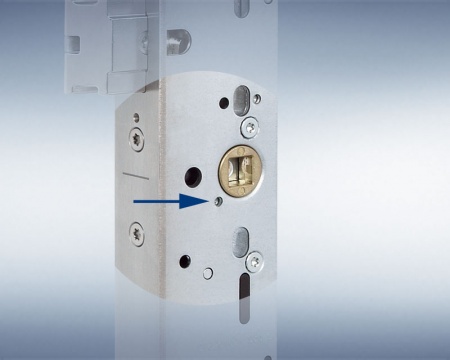

- Вспомогательная задвижка не требуется: расцепляющий рычаг, интегрированный в фалевую защелку, автоматически блокирует запорный и основной ригель
- Дверь не надо закрывать вручную
- Автоматическое выдвижение ригеля на 20 мм для запорного и автоматического ригеля
- Одно- и двустворчатые решения эвакуационных дверей – дополнительно с верхним запиранием
ХАРАКТЕРИСТИКИ ИЗДЕЛИЙ / ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Замки для эвакуационных дверей |
Электрически запираемые замки «антипаника» |
Замки с электрическим сцеплением |
Замки с электродвигателем |
|
|
Применение |
||||
|
1-створчатые |
|
|
|
|
|
2-створчатые |
|
|
|
|
|
Верхнее запирание |
|
|
||
|
Фиксированное положение защелки |
|
|
||
|
Функция "антипаника" |
||||
|
Функция B |
|
|
||
|
Функция С |
|
|
||
|
Функция Е |
|
|
|
|
|
Контрольные контакты |
||||
|
Фалевая защелка |
|
|
|
|
|
Квадрат замка |
|
|
|
|
|
Ригель |
|
|
||
|
Запирающая бородка |
|
|
|
|
|
Технические данные |
||||
|
Межцилиндровое расстояние |
92 мм (PZ) |
|||
|
Размер дорна |
35 – 45 мм |
|||
|
Квадрат замка |
9 мм |
|||
Нельзя переносить электрические функции, дорнмасс или тип антипаники между артикулами. Подбор выполняется по актуальной матрице производителя.
06
Вопросы по подбору
Частые вопросы
Что означает самозапирающийся замок?
В соответствующем исполнении ригель автоматически выдвигается после закрывания двери.
Открывается ли дверь изнутри без ключа?
Да, если выбранная версия имеет требуемую функцию антипаники и установлена в совместимом комплекте.
Есть ли электрические версии?
Да, серия включает электрически запираемые, сцепляемые и моторные варианты с разной логикой.
Подходит ли Series 19 для двух створок?
Да, существуют решения с пассивной створкой и верхним запиранием, но комплект рассчитывается отдельно.
Какие данные нужны?
Профиль, размеры, число створок, функция замка, направление, питание, мониторинг и требования к двери.
