G-U / BKS · Накладные эвакуационные замки

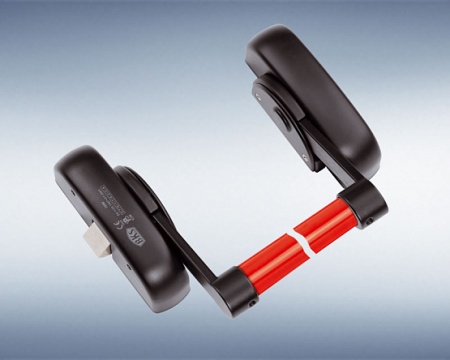

Накладные замки G-U/BKS — эвакуационный комплект для профильных дверей из алюминия и ПВХ
Накладная система G-U/BKS монтируется на профильную дверь без глубокого врезного корпуса и соединяется с горизонтальной штангой или рейкой. Решение подбирают как единый эвакуационный комплект: замок, орган управления, ответные элементы, активная и пассивная створки, наружная функция и подтверждение по EN 1125.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- профиль не позволяет установить требуемый врезной корпус
- нужен накладной комплект для эвакуационного выхода
- проект предусматривает совместимую штангу или нажимную рейку
Проверить
До включения в спецификацию
- геометрию профиля и зоны крепления
- активную/пассивную створку и количество точек запирания
- точную совместимость замка, органа управления и ответной части
02
Конструкция и функция
Ключевые особенности решения
Поверхностный монтаж
Корпус размещается на полотне и снижает требования к монтажной камере профиля.
Системный подход
Замок нельзя подбирать отдельно от штанги, рейки и ответных элементов.
Профильные двери
Крепёж и подкладки согласуются с алюминиевой или ПВХ-системой.
Эвакуационная функция
Открывание изнутри сохраняется независимо от внешнего режима доступа.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Профиль и усиление | Определяют точки крепления и допустимую нагрузку на полотно. |
| Число створок | Для пассивной створки рассчитываются тяги и дополнительные замки. |
| Орган управления | Выбирается горизонтальная штанга или нажимная рейка совместимой серии. |
| Наружная функция | Согласуются ручка, цилиндр, ключевой или контролируемый доступ. |
| Нормативы | Проверяется испытанный комплект по EN 1125 и документации двери. |
04
Сравнение
Не смешивать соседние решения
Накладной замок
Минимальная врезка в профиль, корпус видим на полотне.
Series 18/19
Врезной корпус внутри профиля; требует совместимой монтажной камеры.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Старый экспертный блок заменяется, а опубликованные технические данные производителя сохраняются ниже в очищенном виде.
Накладные антипаниковые замки BKS монтируются просто на полотно двери. Толкающие ручки или ручки-рейлинги допущены по EN 1125 и пригодны для огнезащитных дверей. Разные материалы и исполнения подходят к разнообразным комплектациям дверей.
СВОЙСТВА НАКЛАДНЫХ ЗАМКОВ BKS ДЛЯ ЭВАКУАЦИОННЫХ ДВЕРЕЙ:
- Поворотная радиусная защелка из нержавеющей стали
- Применяется как в DIN L (лев.), так и в DIN R (прав.)
- Доступно много вариантов поверхностей
Маркировка EN 1125 относится к совместимому набору замка и нажимного устройства на испытанной двери. Смешение компонентов разных систем не допускается без подтверждения.
06
Вопросы по подбору
Частые вопросы
Когда выбирают накладной замок?
Когда профиль или существующая дверь не позволяют установить подходящий врезной корпус либо проектом предусмотрена накладная система.
Можно ли использовать любой push bar?
Нет. Замок и горизонтальный элемент должны быть совместимы и входить в подтверждённую систему.
Подходит ли комплект для двух створок?
Да, при наличии соответствующего комплекта активной и пассивной створки.
Сохраняется ли доступ снаружи?
Да, его организуют совместимой внешней гарнитурой, цилиндром или контролируемым устройством.
Что нужно для подбора?
Профиль, чертёж двери, число створок, направление, орган управления, точки запирания и нормативный сценарий.
