dormakaba · Врезные замки 85 мм
dormakaba 850 и 860 — профильные замки с фалевой или роликовой защёлкой
Замки dormakaba 850/860 применяются в профильных дверях с межосевым расстоянием 85 мм. Серия 850 использует фалевую защёлку, серия 860 — роликовую; поэтому одинаковый размер корпуса не означает взаимозаменяемость без проверки притвора, ответной планки и сценария эксплуатации.
01
Сценарий применения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- проектная гарнитура рассчитана на межосевое 85 мм
- нужен механический замок для ПВХ- или алюминиевой двери
- известны профиль, дорнмасс и требуемый тип защёлки
Проверить
До включения в спецификацию
- совпадение выреза и глубины корпуса
- геометрию ответной планки и регулировку притвора
- конкретный класс, ресурс и коррозионное исполнение
02
Конструкция и функция
Ключевые особенности решения
Серия 850
Фалевая защёлка работает совместно с нажимной ручкой.
Серия 860
Роликовая защёлка удерживает дверь без привода фалевой ручкой.
Межосевое 85 мм
Гарнитура и цилиндровый вырез должны соответствовать этому размеру.
Несколько дорнмассов
Версию выбирают под глубину профиля, а не по названию серии в целом.
03
Проектный подбор
Параметры, которые нужно зафиксировать
| Параметр | Почему он важен |
|---|---|
| Материал профиля | ПВХ и алюминий имеют разные камеры, усилители и монтажные ограничения. |
| Защёлка | Фалевая или роликовая схема влияет на ручку и ответную часть. |
| Дорнмасс | Определяет положение оси ручки и цилиндра относительно торца. |
| Торцевая планка | Сверяются ширина, радиус/форма и крепёж. |
| Условия эксплуатации | Уточняются наружная установка, интенсивность и требования к двери. |
04
Сравнение
Не смешивать соседние решения
850
Для дверей с нажимной ручкой и фалевой защёлкой.
860
Для дверей с роликовым удержанием и отдельным цилиндровым запиранием.
05
Технический слой
Характеристики и данные существующей карточки
Важно: Числовые характеристики старой карточки относятся к набору вариантов 850/860. В спецификацию переносится только выбранное исполнение.
Замки серии 850 и 860 рекомендованы для установки в двери из ПВХ или AL профиля повышенной проходимости. Могут рименяются в обустройстве квартир и коммерческих помещений.

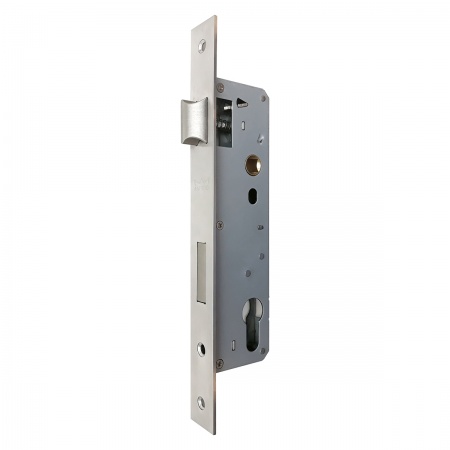

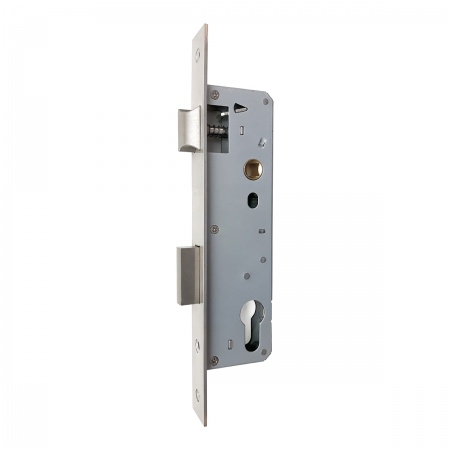

- Замки 850 серии – замки защёлка-ригель.

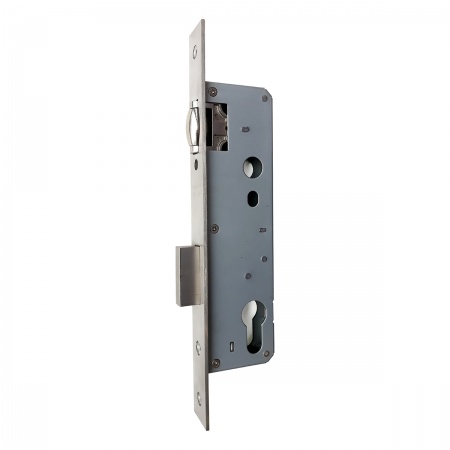

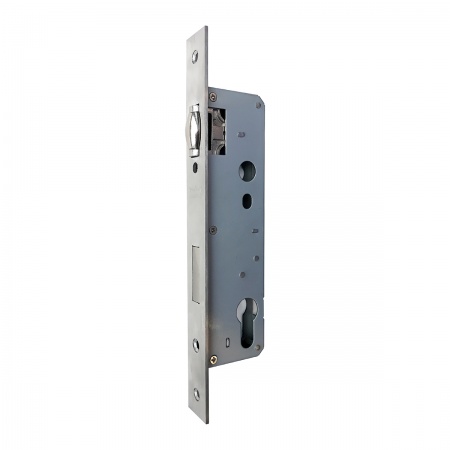

- Замки 860 серии – замки ролик-ригель.

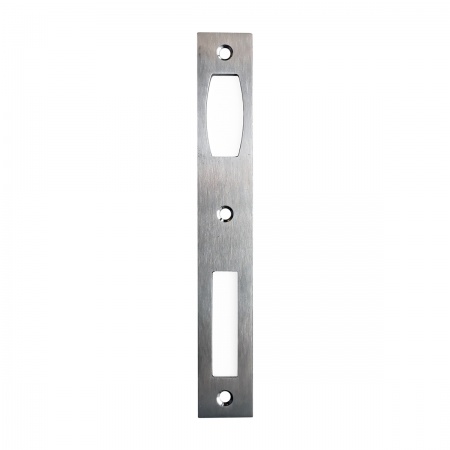

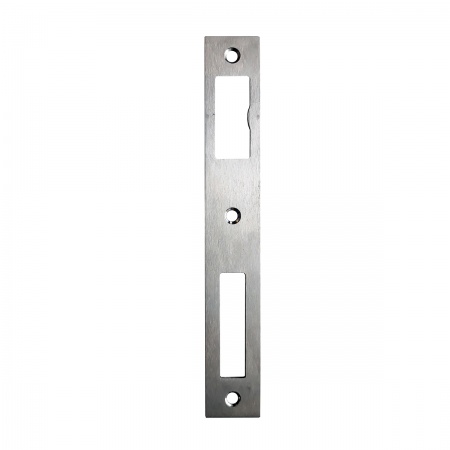

Премиальный внешний вид и высокая коррозионная стойкость: торцевая планка замка, ответная планка замка, крепёжные винты и фиксирующий винт цилиндра выполнены из нержавеющей стали. Не боятся дождя. Подходят для установки на двери внешнего контура.
Закрытый корпус замка препятствует попаданию в механизм замка стружки и пыли, продлевая тем самым ресурс работы замка. Защёлка замка универсальная и подходит как для левых, так и правых дверей. Используется с цилиндрами европейского DIN стандарта.
- Протестированы в лаборатории dormakaba. Соответствуют стандарту EN 12209. Grade 2.
- Количество циклов безотказной работы - свыше 200 000 циклов, коррозионная стойкость – 4 класс (свыше 96 часов в камере соляного тумана).
- Боковая нагрузка на ригель – 3 kN.
- Товар прошёл добровольную сертификацию по ГОСТ 5090-2016, ГОСТ 5089-2011 и ГОСТ 538-2014
- Ширина торцевой планки 16 мм и 24 мм
- Дорнмасс 25 мм, 30 мм и 35 мм
- Межосевое расстояние 85 мм
- Втулка замка под шток 8 мм
- Вылет ригеля 15 мм
- Вылет ролика 2-12 мм
Коррозионная стойкость, ресурс и нагрузка подтверждаются по документации конкретного артикула и не заменяют проверку готовой двери.
06
Вопросы по подбору
Частые вопросы
Как различаются 850 и 860?
850 имеет фалевую защёлку, 860 — роликовую; выбор зависит от ручки и схемы закрывания.
Какое межосевое расстояние у серии?
В карточке используется 85 мм; гарнитура должна иметь совместимую геометрию.
Подойдут ли замки для любой ПВХ-двери?
Нет. Нужны совпадение выреза, глубины профиля, дорнмасса и торцевой планки.
Что важнее — серия или артикул?
Артикул: именно он фиксирует защёлку, дорнмасс, планку, направление и исполнение.
Какие размеры прислать?
Дорнмасс, межосевое, ширину и длину планки, размеры выреза, толщину двери и цилиндра.
