dormakaba compact reader · Узкий корпус

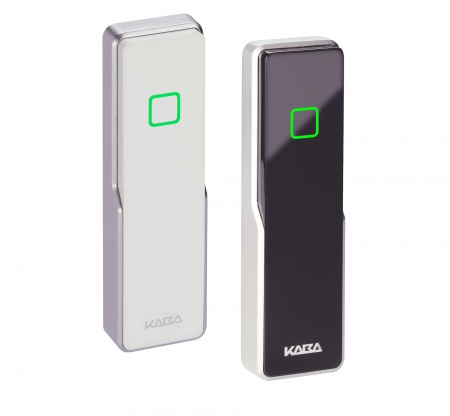

Compact Reader 91 04 — RFID-считыватель для дверной рамы и наружного исполнения IP66
dormakaba compact reader 91 04 устанавливается непосредственно на металлическую, деревянную или пластиковую дверную раму. Доступны внутренние и погодозащищённые исполнения, поддерживаются LEGIC и MIFARE, а режим работы выбирается между online и standalone архитектурой dormakaba.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужен узкий считыватель на дверной раме
- точка находится снаружи и требуется исполнение IP66
- система использует LEGIC либо MIFARE и компоненты dormakaba
Проверить
До включения в спецификацию
- точную модификацию корпуса и класс защиты
- RFID-стандарт, криптографию и существующие идентификаторы
- online или автономный режим, питание и способ управления дверью
02
Конструкция и применение
Ключевые особенности решения
Узкий формат
Корпус подходит для рам из металла, дерева и пластика.
Погодозащита
Отдельная версия имеет класс IP66 для наружных точек.
Обратная связь
Световой и звуковой сигнал сообщает результат авторизации.
Системная гибкость
Считыватель интегрируется в разные решения dormakaba online или standalone.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Место установки | Проверяются ширина рамы, материал и наличие металлической поверхности. |
| Условия среды | Определяют внутреннее либо IP66-исполнение. |
| RFID-среда | LEGIC prime/advant или MIFARE Classic/DESFire подбираются к носителям. |
| Архитектура | Нужны online, CardLink/AoC или standalone и совместимый контроллер. |
| Дверной узел | Согласуются замок, реле, питание, датчики и кабельная трасса. |
04
Сравнение
Соседние решения и альтернативы
| Решение | Главное отличие |
|---|---|
| Считыватель dormakaba compact reader 91 04 | узкий RFID-считыватель для рам и наружных точек |
| Считыватель dormakaba compact reader 91 10 | all-in-one 91 10 с BLE и встроенными входами/реле |
| Считыватель dormakaba registration unit 90 03 | вынесенная registration unit 90 03 с контроллером в защищённой зоне |
| Регистрационный модуль dormakaba remote reader 91 15 | remote reader для разделённого узла |
05
Технический слой
Характеристики и данные существующей карточки
Сохранённые технические данные карточки. Интерфейсы, RFID, классы защиты и программная совместимость подтверждаются по выбранному артикулу и актуальному factsheet.
Узкая компактная конструкция позволяет устанавливать считыватель B-Net 91 04 даже на дверные рамы.Считыватель имеет две различные модификации, предназначенные для использования внутри и вне помещений. Устройства для уличной эксплуатации помещены в прочный пластиковый корпус с уровнем защиты от проникновения пыли и влаги IP66. Версии для внутреннего использования имеют уровень защиты IP54.
Устройство оснащено звуковой и световой сигнализацией: зеленый световой сигнал – доступ разрешен, красный – в доступе отказано.
Особенности
- Различные версии для установки внутри и вне помещений
- Звуковая и световая сигнализация результатов авторизации
- Поддерживает бесконтактные технологии MIFARE и LEGIC
- Возможность питания через Ethernet (PoE)
- Управляется системой dormakaba exos 9300
Точный артикул, версия программного обеспечения, RFID-технология, интерфейсы, класс защиты, сертификаты и совместимость подтверждаются по актуальной документации dormakaba и проекту конкретной двери или объекта.
06
Вопросы по подбору
Частые вопросы
Можно ли ставить 91 04 на улице?
Да, для наружных условий предусмотрена погодозащищённая версия IP66.
На какие рамы он устанавливается?
Производитель указывает металл, дерево и пластик.
Какие RFID-технологии поддерживаются?
LEGIC prime/advant и MIFARE Classic/DESFire в соответствующей конфигурации.
Работает ли он автономно?
Официально возможны online и standalone режимы, но состав системы подбирается отдельно.
Что нужно для подбора?
Фото рамы, условия среды, RFID-носители, контроллер, режим работы и схема двери.
