dormakaba registration unit · Интеграция в рамку

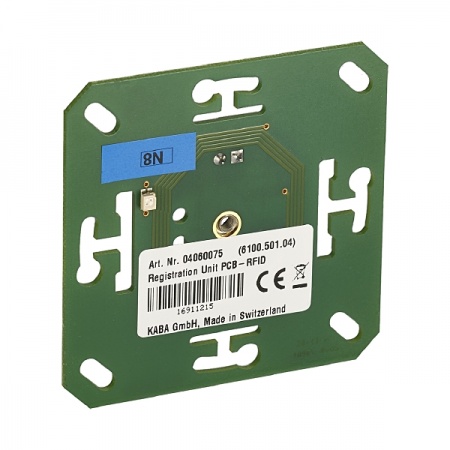

Registration Unit 90 00 — отдельный RFID-модуль для индивидуальных корпусов и европейских рамок
dormakaba registration unit 90 00 — отдельная считывающая часть для совместной работы с контроллером или remote reader. Модуль можно интегрировать в индивидуальный корпус либо многие стандартные европейские рамки; зашифрованная связь переносит принятие решения в защищённую управляющую часть.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно встроить считыватель в интерьерную электроустановочную рамку
- архитектура требует отдельной защищённой управляющей части
- требуется индивидуальный корпус или дизайнерская интеграция
Проверить
До включения в спецификацию
- совместимость рамки, корпуса и монтажной глубины
- контроллер либо remote reader и допустимую линию связи
- RFID, место эксплуатации и требуемую индикацию
02
Конструкция и применение
Ключевые особенности решения
Гибкий монтаж
Модуль подходит для разных рамок и индивидуальных корпусов.
Отдельная электроника
Управляющий контроллер размещается независимо от публичной панели.
Шифрованная передача
Данные между считывателем и контроллером защищаются протоколом.
Понятная индикация
Пользователь получает акустическое и визуальное подтверждение.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Рамка или корпус | Нужны производитель, серия, размеры и монтажная глубина. |
| Управляющее устройство | Выбирается Access Manager либо Remote Reader. |
| RFID | Согласуются носители, стандарты и криптографические ключи. |
| Условия среды | От способа установки зависит внутреннее или наружное применение. |
| Дверной узел | Контроллер, замок, питание и датчики проектируются совместно. |
04
Сравнение
Соседние решения и альтернативы
| Решение | Главное отличие |
|---|---|
| Считыватель dormakaba registration unit 90 00 | встраиваемая отдельная RFID-registration unit |
| Считыватель dormakaba registration unit 90 01 | готовый дизайнерский корпус 90 01 |
| Считыватель dormakaba registration unit 90 03 | узкий модуль 90 03 для дверной рамы |
| Считыватель Registration Unit 90 04 | узкий погодостойкий 90 04 для рам и металла |
05
Технический слой
Характеристики и данные существующей карточки
Сохранённые технические данные карточки. Интерфейсы, RFID, классы защиты и программная совместимость подтверждаются по выбранному артикулу и актуальному factsheet.
Считыватели 90 00, 90 04, 90 03Устройства этой серии предназначены только для авторизации допуска бесконтактным способом и не имеют цифровых входов или выходов.
Регистраторы извещают пользователей о результатах авторизации при помощи световых сигналов: зеленый – доступ разрешен, красный – в доступе отказано.
Устройства могут работать при температуре окружающей среды от −25 до +70 °C.
Особенности:
- Для установки внутри и вне помещений
- Поддерживают бесконтактные технологии MIFARE и LEGIC
- Работают в режиме онлайн
- Управляются системой dormakaba exos 9300
Точный артикул, версия программного обеспечения, RFID-технология, интерфейсы, класс защиты, сертификаты и совместимость подтверждаются по актуальной документации dormakaba и проекту конкретной двери или объекта.
06
Вопросы по подбору
Частые вопросы
Чем 90 00 отличается от compact reader?
90 00 является отдельной считывающей частью и требует совместимого контроллера или remote reader.
В какие рамки он устанавливается?
Производитель указывает многие европейские системы; конкретную серию проверяют по размерам.
Где принимается решение об открытии?
В подключённом управляющем устройстве, размещённом отдельно.
Есть ли обратная связь пользователю?
Да, предусмотрены световые и звуковые сигналы.
Что нужно для подбора?
Рамка или корпус, монтажная глубина, контроллер, RFID, условия среды и схема двери.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте планы и перечень дверей, функциональные сценарии, существующую СКУД, типы идентификаторов, сеть, питание и требования к эвакуации. ATGR проверит совместимость, подготовит архитектуру, спецификацию и состав поставки.
01Проверка исходных данныхразмеры и задача
02Архитектура и совместимостьсовместимость и монтаж
03Спецификация и поставкасостав и поставка
