dormakaba · Петли 03-AL / 04-AL
Петли для алюминиевых дверей с 3D-регулировкой
Серии 03-AL и 04-AL рассчитаны соответственно на холодный и тёплый алюминиевый профиль. Несущая способность зависит от секционности и количества установленных петель.
01
Выбор по задаче
Где решение уместно и что проверить до заказа
Подходит
Рабочий сценарий
- алюминиевая дверь требует регулируемого накладного узла
- нужно выбрать крепёж под холодный или тёплый профиль
- важна регулировка створки после монтажа
- нужна подтверждённая таблица нагрузок
Проверить
До включения в спецификацию
- тип профиля и толщину стенок
- массу, ширину и высоту полотна
- двух- или трёхсекционное исполнение
- количество петель и расположение крепёжных зон
02
Конструкция и работа
Ключевые особенности решения
03-AL
Для холодного алюминиевого профиля.
04-AL
Для тёплого профиля с соответствующими анкерами.
3D-регулировка
Корректировка по горизонтали, вертикали и прижиму.

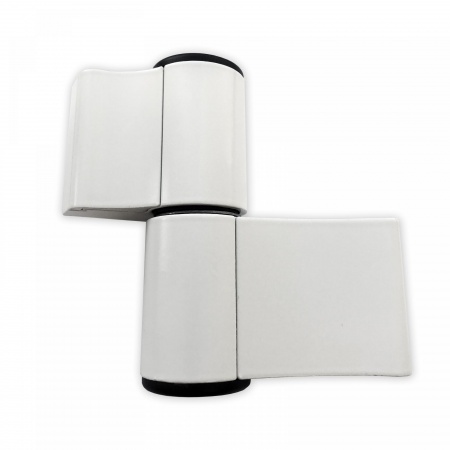

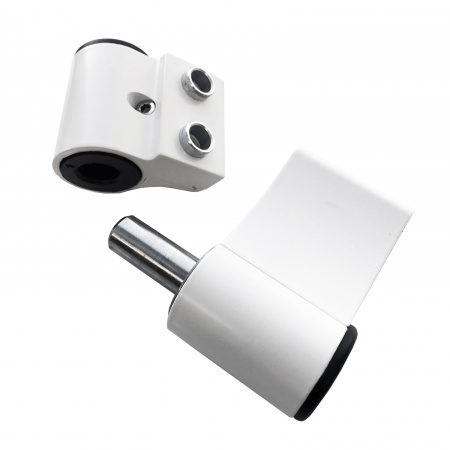

Двухсекционная петля
До 120 кг на двух и до 160 кг на трёх петлях.

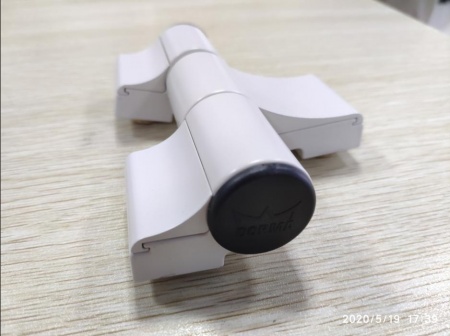

Трёхсекционная петля
До 160, 210 или 240 кг по числу петель.
Покрытие
Порошковая отделка под профиль.
03
Исходные данные
Что передать инженеру для корректного подбора
| Исходные данные | Почему это важно |
|---|---|
| Профиль | Холодный или тёплый. |
| Полотно | Масса, ширина и центр тяжести. |
| Количество петель | По таблице производителя. |
| Цвет | RAL или исполнение под отделку. |
| Монтаж | Закладные или анкеры по чертежу. |
04
Сравнение
Смежные решения и границы применения
Петли для ПВХ
Отдельное исполнение для пластикового профиля.
Открыть карточку →Петли Спецдеталь
Другие решения для алюминиевых дверей.
Открыть карточку →Доводчики
Нагрузка доводчика учитывается вместе с петлями.
Открыть карточку →05
Технический слой
Подтверждённые параметры 03-AL и 04-AL
Важно: Максимальная нагрузка действительна только для указанного количества петель, корректного крепежа и допустимой геометрии двери.
| Параметр | Значение или правило подбора |
|---|---|
| Горизонтальная регулировка | +2,5 / –2,5 мм. |
| Вертикальная регулировка | +3 / –2 мм. |
| Регулировка прижима | +0,5 / –0,5 мм. |
| Коррозионная стойкость | Класс 3, свыше 96 часов. |
| Крепёж | По типу профиля. |
06
Практические вопросы
Частые вопросы по продукту
Чем отличаются 03-AL и 04-AL?
03-AL предназначена для холодного, а 04-AL — для тёплого профиля.
Сколько петель нужно?
По массе, размерам полотна и таблице нагрузки.
Можно ли отрегулировать дверь?
Да, по трём направлениям.
Подойдут ли для правой и левой двери?
Это проверяют по монтажной схеме.
Что отправить для подбора?
Чертёж профиля, размеры, массу и направление двери.
Инженерный подбор ATGR
Подбор петель dormakaba
Пришлите профиль, габариты и массу полотна. Инженер определит серию, секционность и крепёж.
01Проверка профиляразмеры и задача
02Расчёт нагрузкисовместимость и монтаж
03Комплект крепежасостав и поставка
