Подходит
Модель логична, если
- замок расположен близко к линии крепления ручки
- нужен свободный доступ к цилиндру
- проект предусматривает металлическое, профильное, деревянное или стеклянное полотно
Описание
Спецдеталь · стационарные дверные ручки

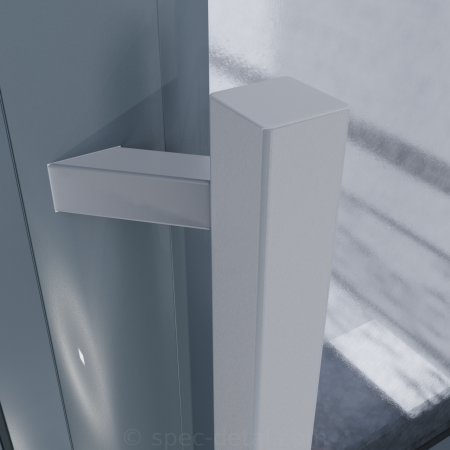

СДР-32 — смещение поручня от оси крепления для доступа к замку

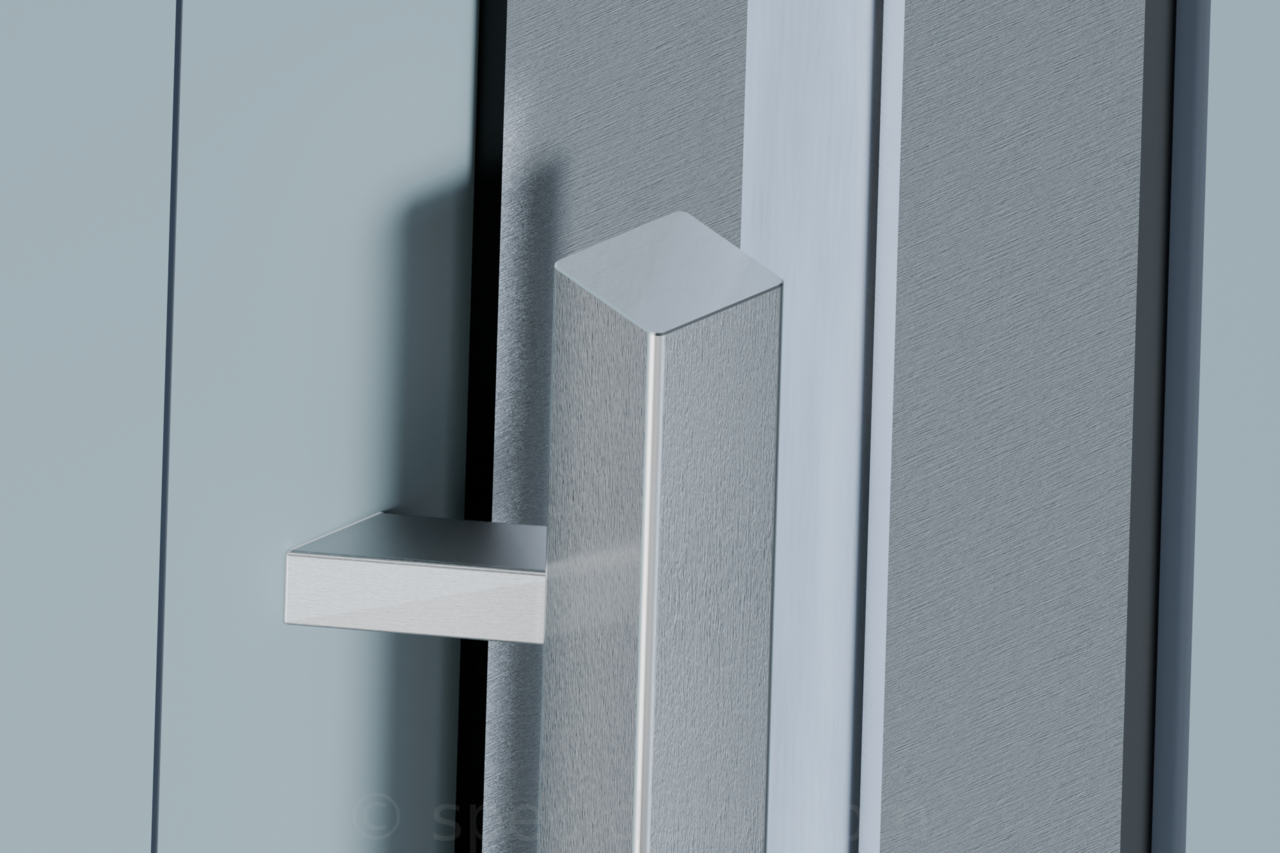

Квадратная ручка 40×40 мм со смещением относительно оси крепления. Такая геометрия освобождает пространство возле цилиндра или замка и упрощает хват на дверях с насыщенной зоной фурнитуры.
Порученьквадратный поручень 40×40 ммгеометрия модели
Длина300–3000 ммдиапазон или проектное исполнение
Межосевоефиксированноезадаётся до изготовления
Крепление2–5 точек крепленияпо длине и конструкции двери
01
Выбор модели
Когда СДР-32 подходит для дверного проекта
Проверить
До заказа необходимо
- для стекла нужны специальные прокладки и подтверждение толщины
- межосевое остаётся фиксированным
- число опор выбирают по длине и жёсткости полотна
02
Конструкция
Геометрия, материал и варианты исполнения
Материал
AISI 304
Коррозионностойкая нержавеющая сталь для дверной фурнитуры.
Форма
квадратный поручень 40×40 мм
Смещение поручня от оси крепления для доступа к замку.
Монтаж
2–5 точек крепления
Количество опор выбирают до изготовления и увязывают с полотном.
Отделка
Выбор поверхности
Sss, pss или порошковая окраска ral.
03
Подбор и проектирование
Исходные данные для спецификации СДР-32
| Что указать | Почему это важно |
|---|---|
| Материал и толщина двери | Определяют крепёж, длину шпилек и допустимость сверления. |
| Общая длина L | Влияет на масштаб ручки, число опор и расположение крайних стоек. |
| Межосевое A | Фиксируется при изготовлении и должно совпасть с разметкой полотна. |
| Замок и цилиндр | Проверяют зазор для руки и отсутствие пересечения с накладками. |
| Одностороннее или двустороннее исполнение | Определяет состав комплекта и способ стяжки. |
| Поверхность | SSS, PSS, RAL и специальные варианты согласуют до заказа. |
04
Сравнение
Чем отличается от соседних моделей «Спецдетали»
| Модель | Когда рассматривать |
|---|---|
| Ручка из нержавеющей стали СДР-32 | Смещение поручня от оси крепления для доступа к замку; квадратный поручень 40×40 мм. |
| Ручка из нержавеющей стали СДР-33 | аналогичная смещённая геометрия с расширенным набором отделок |
| Ручка из нержавеющей стали СДР-35 | прямая квадратная ручка для структурных дверей |
| Ручка из нержавеющей стали СДР-36 | прямой квадратный поручень без акцента на смещение |
05
Технические характеристики
Подтверждённые параметры СДР-32
| Материал поручня | Нержавеющая сталь AISI 304 |
| Геометрия | квадратный поручень 40×40 мм |
| Длина | 300–3000 мм |
| Межосевое расстояние | фиксированное |
| Количество креплений | 2–5 точек крепления |
| Типы дверей | металлические, профильные, деревянные и технические двери; стекло — со специальными прокладками |
| Поверхности | SSS, PSS или порошковая окраска RAL |
| Исполнение | двустороннее или одностороннее; конкретный комплект согласуется при заказе |
| Норматив производителя | ТУ 25.72.14-001-99877104-2023 |

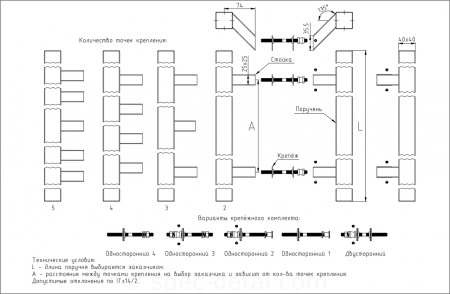

Размеры и состав крепежа окончательно подтверждаются по выбранному исполнению и актуальному чертежу производителя.
06
Вопросы и ответы
Что уточняют перед заказом СДР-32
Для каких дверей подходит СДР-32?
СДР-32 рассматривают для следующих оснований: металлические, профильные, деревянные и технические двери; стекло — со специальными прокладками. Тип крепежа и сверловку подтверждают по материалу и толщине полотна.
Как выбрать размер СДР-32?
Нужно указать общую длину, межосевое расстояние, число точек крепления и толщину двери. Для модели заявлены: длина 300–3000 мм; межосевое — фиксированное.
Можно ли установить СДР-32 на стеклянную дверь?
Для стеклянных дверей производитель предусматривает специальные прокладки.
Какие поверхности доступны для СДР-32?
Официальная карточка предусматривает: SSS, PSS или порошковая окраска RAL. Отделку фиксируют в спецификации до производства.
Что отправить для подбора СДР-32?
Нужны фотография или чертёж двери, материал и толщина полотна, общая длина ручки, требуемое межосевое расстояние, число точек крепления, сторона и вариант комплекта, а также желаемая поверхность.
