Подходит
Модель логична, если
- нужен крупный квадратный профиль
- ручка должна стать заметной частью входной группы
- длина требует трёх, четырёх или пяти точек опоры
Описание
Спецдеталь · стационарные дверные ручки

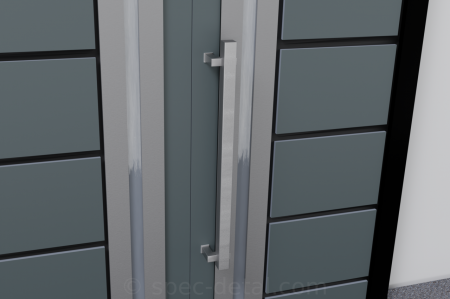

СДР-36 — крупный квадратный профиль 40×40 мм
Массивная стационарная ручка с квадратным поручнем 40×40 мм. Подходит для дверей, где фурнитура должна поддерживать строгую геометрию фасада и визуально соответствовать крупному полотну.
Порученьквадратный поручень 40×40 ммгеометрия модели
Длина300–3000 ммдиапазон или проектное исполнение
Межосевоефиксированное, доступные значения до 2500 ммзадаётся до изготовления
Крепление2–5 точек крепленияпо длине и конструкции двери
01
Выбор модели
Когда СДР-36 подходит для дверного проекта
Проверить
До заказа необходимо
- для компактного полотна профиль 40×40 мм может быть избыточен
- стеклянный монтаж не подтверждён в официальных параметрах
- межосевое и положение стоек фиксируют до изготовления
02
Конструкция
Геометрия, материал и варианты исполнения
Материал
AISI 304
Коррозионностойкая нержавеющая сталь для дверной фурнитуры.
Форма

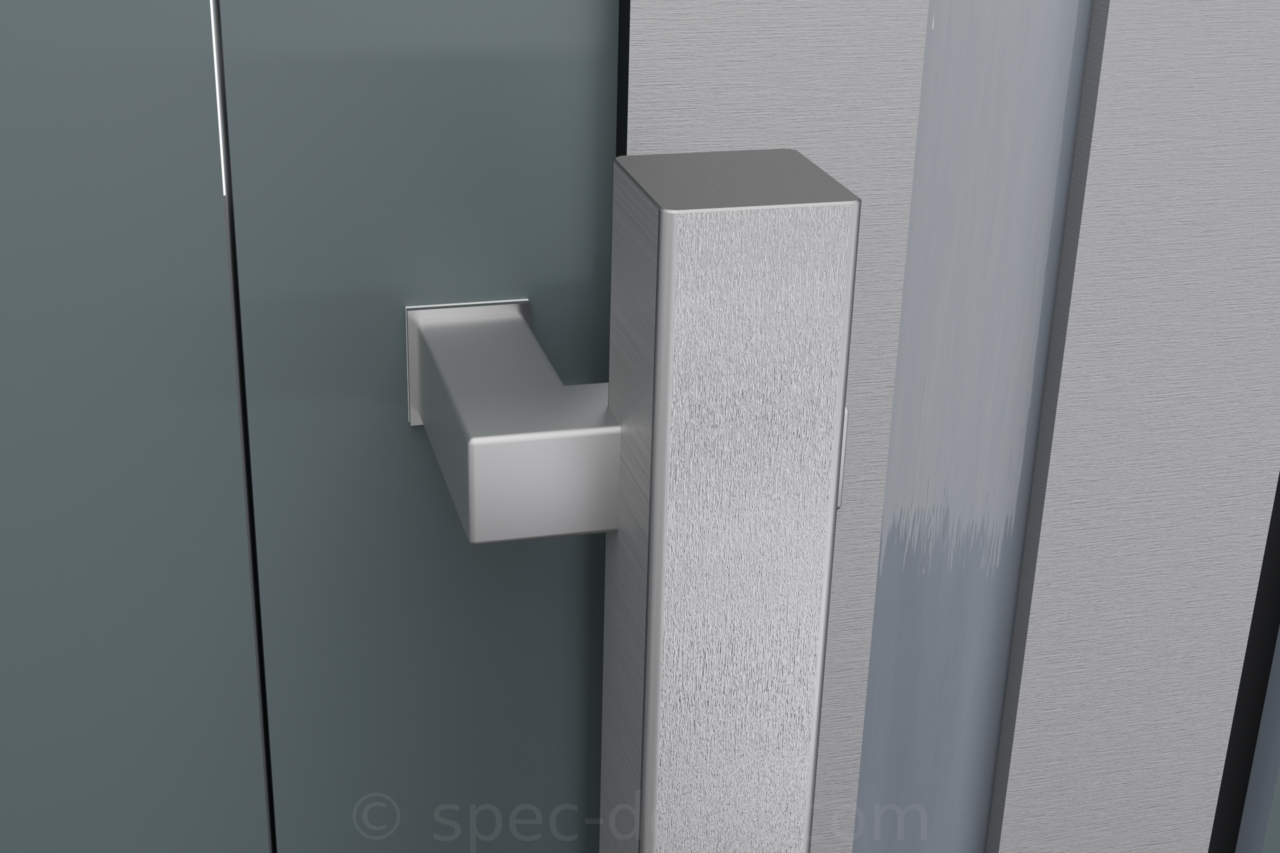

квадратный поручень 40×40 мм
Крупный квадратный профиль 40×40 мм.
Монтаж
2–5 точек крепления
Количество опор выбирают до изготовления и увязывают с полотном.
Отделка
Выбор поверхности
Sss, pss или порошковая окраска ral.
03
Подбор и проектирование
Исходные данные для спецификации СДР-36
| Что указать | Почему это важно |
|---|---|
| Материал и толщина двери | Определяют крепёж, длину шпилек и допустимость сверления. |
| Общая длина L | Влияет на масштаб ручки, число опор и расположение крайних стоек. |
| Межосевое A | Фиксируется при изготовлении и должно совпасть с разметкой полотна. |
| Замок и цилиндр | Проверяют зазор для руки и отсутствие пересечения с накладками. |

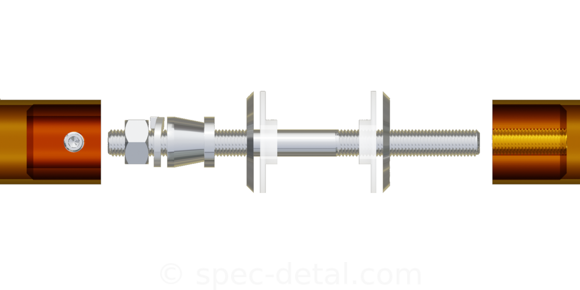

| Одностороннее или двустороннее исполнение | Определяет состав комплекта и способ стяжки. |
| Поверхность | SSS, PSS, RAL и специальные варианты согласуют до заказа. |
04
Сравнение
Чем отличается от соседних моделей «Спецдетали»
| Модель | Когда рассматривать |
|---|---|
| Ручка из нержавеющей стали СДР-36 | Крупный квадратный профиль 40×40 мм; квадратный поручень 40×40 мм. |
| Ручка из нержавеющей стали СДР-26 | прямоугольник 20×40 мм |
| Ручка из нержавеющей стали СДР-36.1 | компактный квадрат 25×25 мм |
| Ручка из нержавеющей стали СДР-32 | квадрат 40×40 мм со смещением от оси |
05
Технические характеристики
Подтверждённые параметры СДР-36
| Материал поручня | Нержавеющая сталь AISI 304 |
| Геометрия | квадратный поручень 40×40 мм |
| Длина | 300–3000 мм |
| Межосевое расстояние | фиксированное, доступные значения до 2500 мм |
| Количество креплений | 2–5 точек крепления |
| Типы дверей | деревянные, алюминиевые, пластиковые и стальные двери |
| Поверхности | SSS, PSS или порошковая окраска RAL |
| Исполнение | двустороннее или одностороннее; конкретный комплект согласуется при заказе |
| Норматив производителя | ТУ 25.72.14-001-99877104-2023 |
Размеры и состав крепежа окончательно подтверждаются по выбранному исполнению и актуальному чертежу производителя.
06
Вопросы и ответы
Что уточняют перед заказом СДР-36
Для каких дверей подходит СДР-36?
СДР-36 рассматривают для следующих оснований: деревянные, алюминиевые, пластиковые и стальные двери. Тип крепежа и сверловку подтверждают по материалу и толщине полотна.
Как выбрать размер СДР-36?
Нужно указать общую длину, межосевое расстояние, число точек крепления и толщину двери. Для модели заявлены: длина 300–3000 мм; межосевое — фиксированное, доступные значения до 2500 мм.
Можно ли установить СДР-36 на стеклянную дверь?
Монтаж на стекло официальной карточкой не заявлен.
Какие поверхности доступны для СДР-36?
Официальная карточка предусматривает: SSS, PSS или порошковая окраска RAL. Отделку фиксируют в спецификации до производства.
Что отправить для подбора СДР-36?
Нужны фотография или чертёж двери, материал и толщина полотна, общая длина ручки, требуемое межосевое расстояние, число точек крепления, сторона и вариант комплекта, а также желаемая поверхность.
Подбор для объекта
Получите спецификацию и проверку монтажной геометрии
Отправьте чертёж или фотографию двери, материал и толщину полотна, длину ручки, межосевое расстояние и желаемую поверхность. Специалисты ATGR проверят совместимость, крепёж и состав комплекта.
01Получаем исходные данные.размеры и задача
02Проверяем модель и монтаж.совместимость и монтаж
03Готовим предложение для поставки в Минске и по Беларуси.состав и поставка
Документы

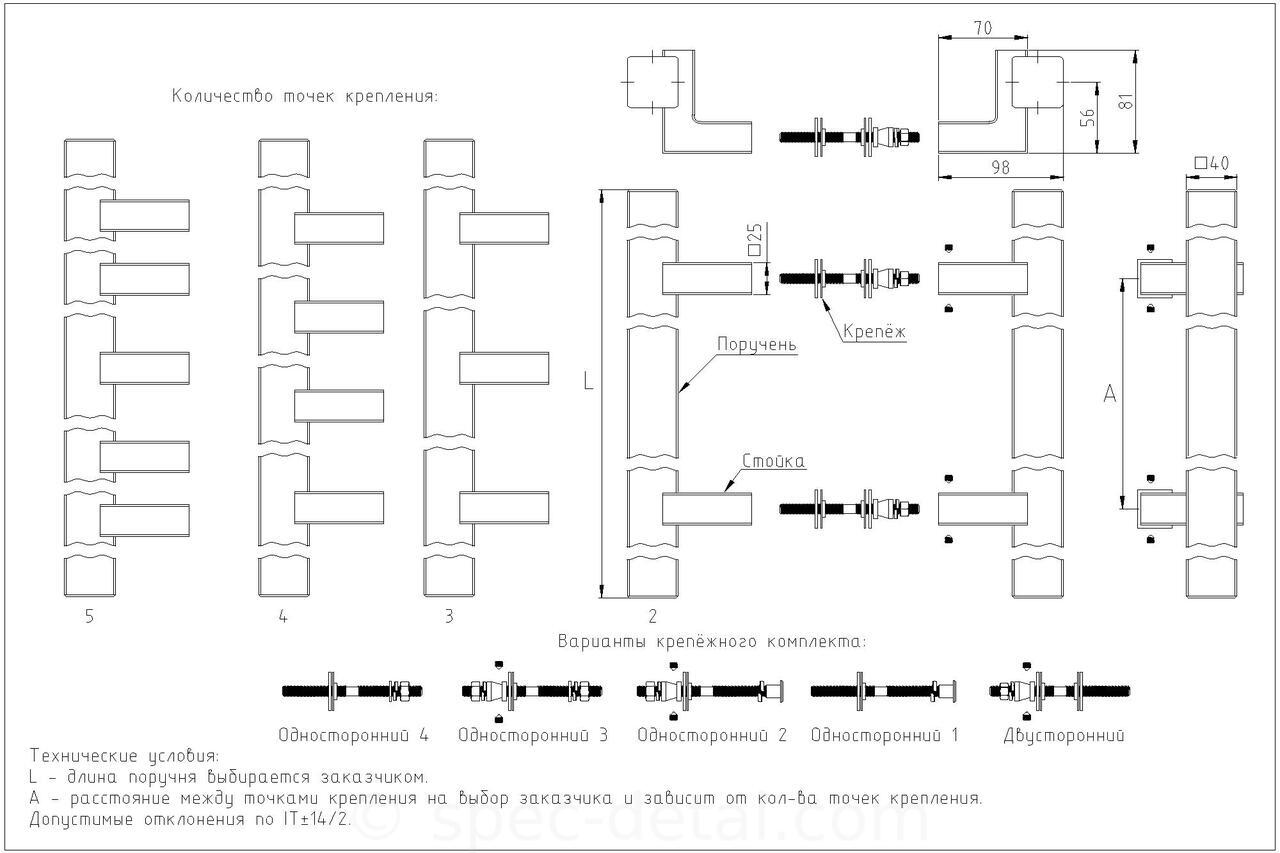

СДР-36_Общий чертёж_с_размерами
