Подходит
Модель логична, если
- архитектура двери построена на прямоугольных профилях
- нужен плоский, а не круглый поручень
- требуется длина до 3000 мм с несколькими точками крепления
Описание
Спецдеталь · стационарные дверные ручки

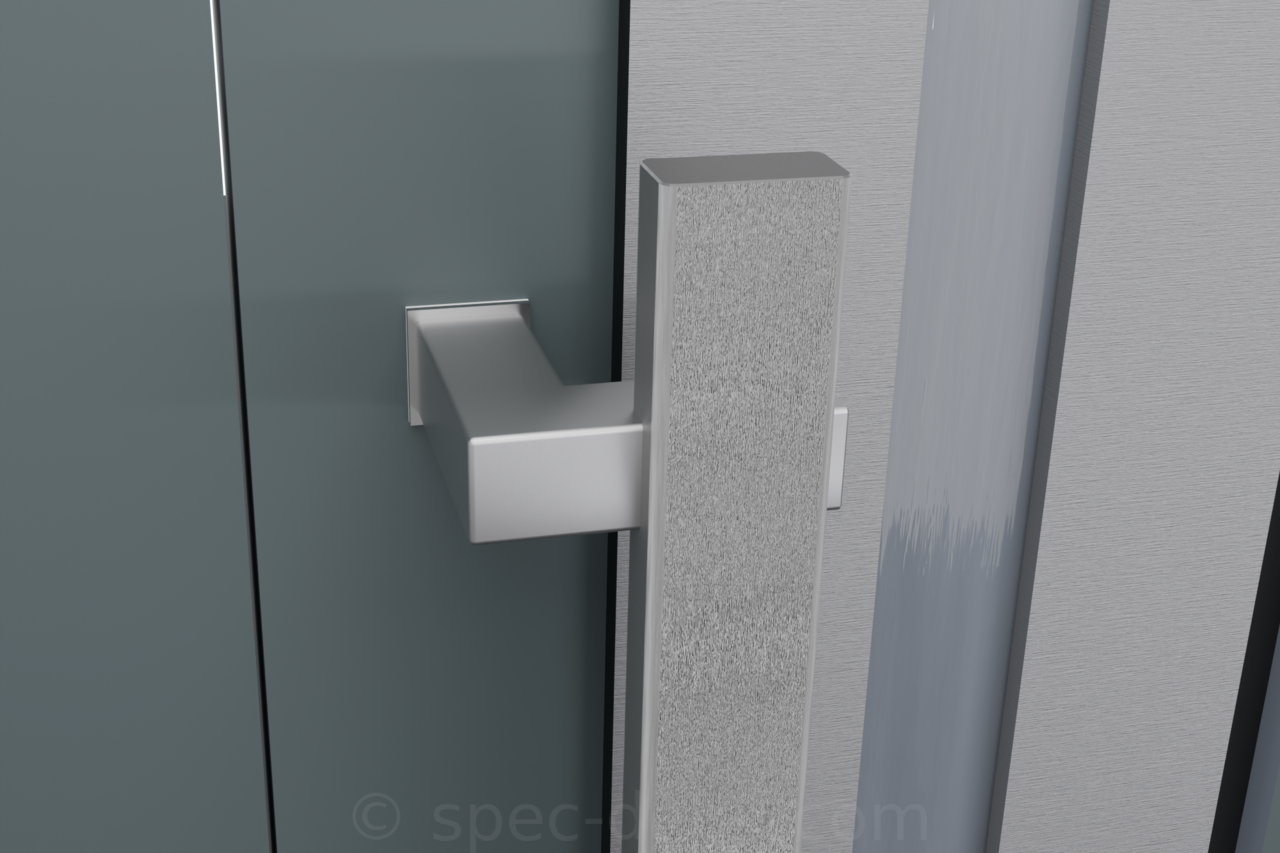

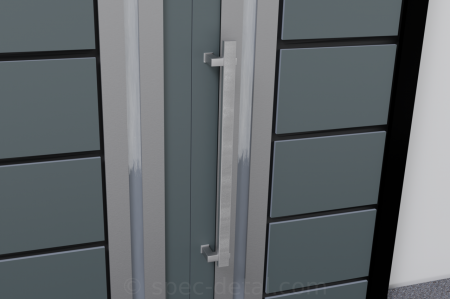

СДР-26 — плоский прямоугольный профиль 20×40 мм
Стационарная ручка с прямоугольным поручнем 20×40 мм. Геометрия подчёркивает прямые линии дверного полотна и подходит для современных алюминиевых, стальных и деревянных входных групп.
Порученьпрямоугольный поручень 20×40 ммгеометрия модели
Длина300–3000 ммдиапазон или проектное исполнение
Межосевоефиксированное, доступные значения 200–2500 ммзадаётся до изготовления
Крепление2–5 точек крепленияпо длине и конструкции двери
01
Выбор модели
Когда СДР-26 подходит для дверного проекта
Проверить
До заказа необходимо
- для стеклянной двери следует выбрать модель с подтверждённым комплектом прокладок
- межосевое фиксируется при заказе
- нужно проверить расстояние до цилиндра и другой фурнитуры
02
Конструкция
Геометрия, материал и варианты исполнения
Материал
AISI 304
Коррозионностойкая нержавеющая сталь для дверной фурнитуры.
Форма
прямоугольный поручень 20×40 мм
Плоский прямоугольный профиль 20×40 мм.
Монтаж
2–5 точек крепления
Количество опор выбирают до изготовления и увязывают с полотном.
Отделка
Выбор поверхности
Sss, pss или порошковая окраска ral.
03
Подбор и проектирование
Исходные данные для спецификации СДР-26
| Что указать | Почему это важно |
|---|---|
| Материал и толщина двери | Определяют крепёж, длину шпилек и допустимость сверления. |
| Общая длина L | Влияет на масштаб ручки, число опор и расположение крайних стоек. |
| Межосевое A | Фиксируется при изготовлении и должно совпасть с разметкой полотна. |
| Замок и цилиндр | Проверяют зазор для руки и отсутствие пересечения с накладками. |
| Одностороннее или двустороннее исполнение | Определяет состав комплекта и способ стяжки. |
| Поверхность | SSS, PSS, RAL и специальные варианты согласуют до заказа. |
04
Сравнение
Чем отличается от соседних моделей «Спецдетали»
| Модель | Когда рассматривать |
|---|---|
| Ручка из нержавеющей стали СДР-26 | Плоский прямоугольный профиль 20×40 мм; прямоугольный поручень 20×40 мм. |
| Ручка из нержавеющей стали СДР-46 | овальная форма с более мягким контуром |
| Ручка из нержавеющей стали СДР-36 | массивный квадратный профиль |
| Ручка из нержавеющей стали СДР-32 | квадратная модель со смещением к замку |
05
Технические характеристики
Подтверждённые параметры СДР-26
| Материал поручня | Нержавеющая сталь AISI 304 |
| Геометрия | прямоугольный поручень 20×40 мм |
| Длина | 300–3000 мм |
| Межосевое расстояние | фиксированное, доступные значения 200–2500 мм |
| Количество креплений | 2–5 точек крепления |
| Типы дверей | деревянные, алюминиевые, пластиковые и стальные двери |
| Поверхности | SSS, PSS или порошковая окраска RAL |
| Исполнение | двустороннее или одностороннее; конкретный комплект согласуется при заказе |
| Норматив производителя | ТУ 25.72.14-001-99877104-2023 |

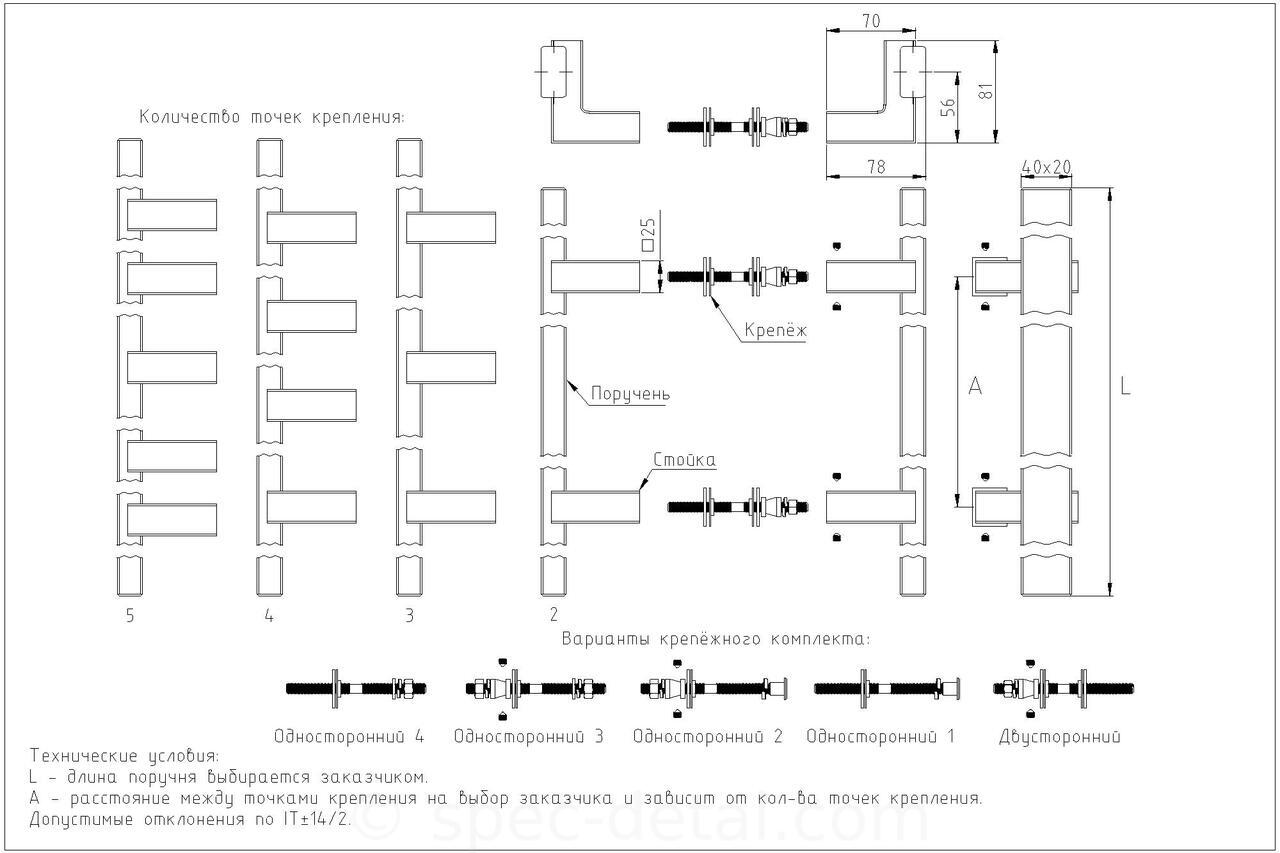

Размеры и состав крепежа окончательно подтверждаются по выбранному исполнению и актуальному чертежу производителя.
06
Вопросы и ответы
Что уточняют перед заказом СДР-26
Для каких дверей подходит СДР-26?
СДР-26 рассматривают для следующих оснований: деревянные, алюминиевые, пластиковые и стальные двери. Тип крепежа и сверловку подтверждают по материалу и толщине полотна.
Как выбрать размер СДР-26?
Нужно указать общую длину, межосевое расстояние, число точек крепления и толщину двери. Для модели заявлены: длина 300–3000 мм; межосевое — фиксированное, доступные значения 200–2500 мм.
Можно ли установить СДР-26 на стеклянную дверь?
Установка на стекло в официальном перечне не указана.
Какие поверхности доступны для СДР-26?
Официальная карточка предусматривает: SSS, PSS или порошковая окраска RAL. Отделку фиксируют в спецификации до производства.
Что отправить для подбора СДР-26?
Нужны фотография или чертёж двери, материал и толщина полотна, общая длина ручки, требуемое межосевое расстояние, число точек крепления, сторона и вариант комплекта, а также желаемая поверхность.
Подбор для объекта
Получите спецификацию и проверку монтажной геометрии
Отправьте чертёж или фотографию двери, материал и толщину полотна, длину ручки, межосевое расстояние и желаемую поверхность. Специалисты ATGR проверят совместимость, крепёж и состав комплекта.
01Получаем исходные данные.размеры и задача
02Проверяем модель и монтаж.совместимость и монтаж
03Готовим предложение для поставки в Минске и по Беларуси.состав и поставка
