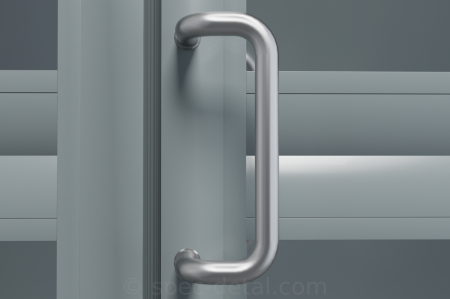

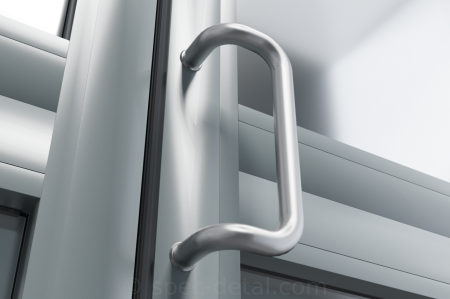

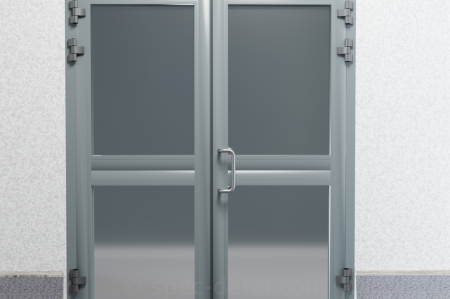

Ручка из нержавеющей стали СДР-400

Описание

Спецдеталь · стационарные дверные ручки

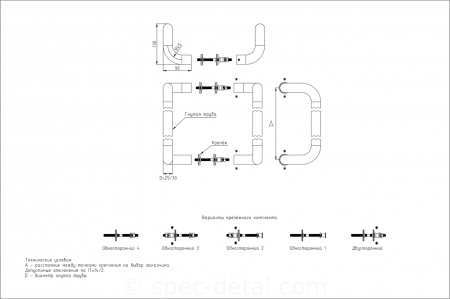

СДР-400 — гнутая форма поручня с двумя точками крепления

Гнутая стационарная ручка из трубы D25 или D30. В отличие от прямых моделей на стойках, СДР-400 образует цельный изгиб и крепится в двух точках, что определяет её внешний вид и монтажную геометрию.

Порученьгнутая труба D25 или D30геометрия модели

Длинаопределяется выбранным исполнением и чертежомдиапазон или проектное исполнение

Межосевоефиксированное, стандартные значения 200–1200 мм и исполнение под заказзадаётся до изготовления

Крепление2 точки крепленияпо длине и конструкции двери

Выбор модели

Когда СДР-400 подходит для дверного проекта

Подходит

Модель логична, если

нужна цельная гнутая форма без отдельных стоек
подходит двухточечная схема крепления
планируется дверь из дерева, профиля, стали или стекла

Проверить

До заказа необходимо

межосевое задаётся до производства и не регулируется
для стекла нужно согласовать отверстия и монтажный комплект
геометрию изгиба следует подтвердить по чертежу

Конструкция

Геометрия, материал и варианты исполнения

Материал

AISI 304

Коррозионностойкая нержавеющая сталь для дверной фурнитуры.

Форма

гнутая труба D25 или D30

Гнутая форма поручня с двумя точками крепления.

Монтаж

2 точки крепления

Количество опор выбирают до изготовления и увязывают с полотном.

Отделка

Выбор поверхности

Sss, pss или порошковая окраска ral.

Подбор и проектирование

Исходные данные для спецификации СДР-400

Что указать	Почему это важно
Материал и толщина двери	Определяют крепёж, длину шпилек и допустимость сверления.
Общая длина L	Влияет на масштаб ручки, число опор и расположение крайних стоек.
Межосевое A	Фиксируется при изготовлении и должно совпасть с разметкой полотна.
Замок и цилиндр	Проверяют зазор для руки и отсутствие пересечения с накладками.
Одностороннее или двустороннее исполнение	Определяет состав комплекта и способ стяжки.
Поверхность	SSS, PSS, RAL и специальные варианты согласуют до заказа.

Сравнение

Чем отличается от соседних моделей «Спецдетали»

Модель	Когда рассматривать
Ручка из нержавеющей стали СДР-400	Гнутая форма поручня с двумя точками крепления; гнутая труба D25 или D30.
Ручка из нержавеющей стали СДР-200	гнутая СДР-200 с другой геометрией
Ручка из нержавеющей стали СДР-300	гнутая СДР-300 как соседнее решение
Ручка из нержавеющей стали СДР-16.1	прямая круглая ручка на отдельных стойках

Технические характеристики

Подтверждённые параметры СДР-400

Материал поручня	Нержавеющая сталь AISI 304
Геометрия	гнутая труба D25 или D30
Длина	определяется выбранным исполнением и чертежом
Межосевое расстояние	фиксированное, стандартные значения 200–1200 мм и исполнение под заказ
Количество креплений	2 точки крепления
Типы дверей	деревянные, алюминиевые, пластиковые, стальные, структурные и стеклянные двери
Поверхности	SSS, PSS или порошковая окраска RAL
Исполнение	двустороннее или одностороннее; конкретный комплект согласуется при заказе
Норматив производителя	ТУ 25.72.14-001-99877104-2023

Размеры и состав крепежа окончательно подтверждаются по выбранному исполнению и актуальному чертежу производителя.

Вопросы и ответы

Что уточняют перед заказом СДР-400

Для каких дверей подходит СДР-400?

СДР-400 рассматривают для следующих оснований: деревянные, алюминиевые, пластиковые, стальные, структурные и стеклянные двери. Тип крепежа и сверловку подтверждают по материалу и толщине полотна.

Как выбрать размер СДР-400?

Нужно указать общую длину, межосевое расстояние, число точек крепления и толщину двери. Для модели заявлены: длина определяется выбранным исполнением и чертежом; межосевое — фиксированное, стандартные значения 200–1200 мм и исполнение под заказ.

Можно ли установить СДР-400 на стеклянную дверь?

Установка на стекло прямо указана производителем.

Какие поверхности доступны для СДР-400?

Официальная карточка предусматривает: SSS, PSS или порошковая окраска RAL. Отделку фиксируют в спецификации до производства.

Что отправить для подбора СДР-400?

Нужны фотография или чертёж двери, материал и толщина полотна, общая длина ручки, требуемое межосевое расстояние, число точек крепления, сторона и вариант комплекта, а также желаемая поверхность.

Подбор для объекта

Получите спецификацию и проверку монтажной геометрии

Отправьте чертёж или фотографию двери, материал и толщину полотна, длину ручки, межосевое расстояние и желаемую поверхность. Специалисты ATGR проверят совместимость, крепёж и состав комплекта.

01Получаем исходные данные.размеры и задача

02Проверяем модель и монтаж.совместимость и монтаж

03Готовим предложение для поставки в Минске и по Беларуси.состав и поставка
