Подходит для проекта
Для крупного полотна и длинной дугообразной ручки
- межосевое до 2000 мм
- дерево, профиль, стекло, сталь и структурные двери
- два диаметра трубы
- простая двухточечная схема
Описание
Спецдеталь · стационарные дверные ручки

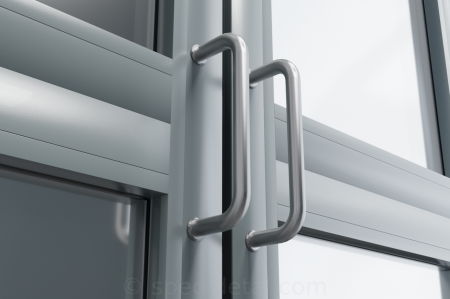

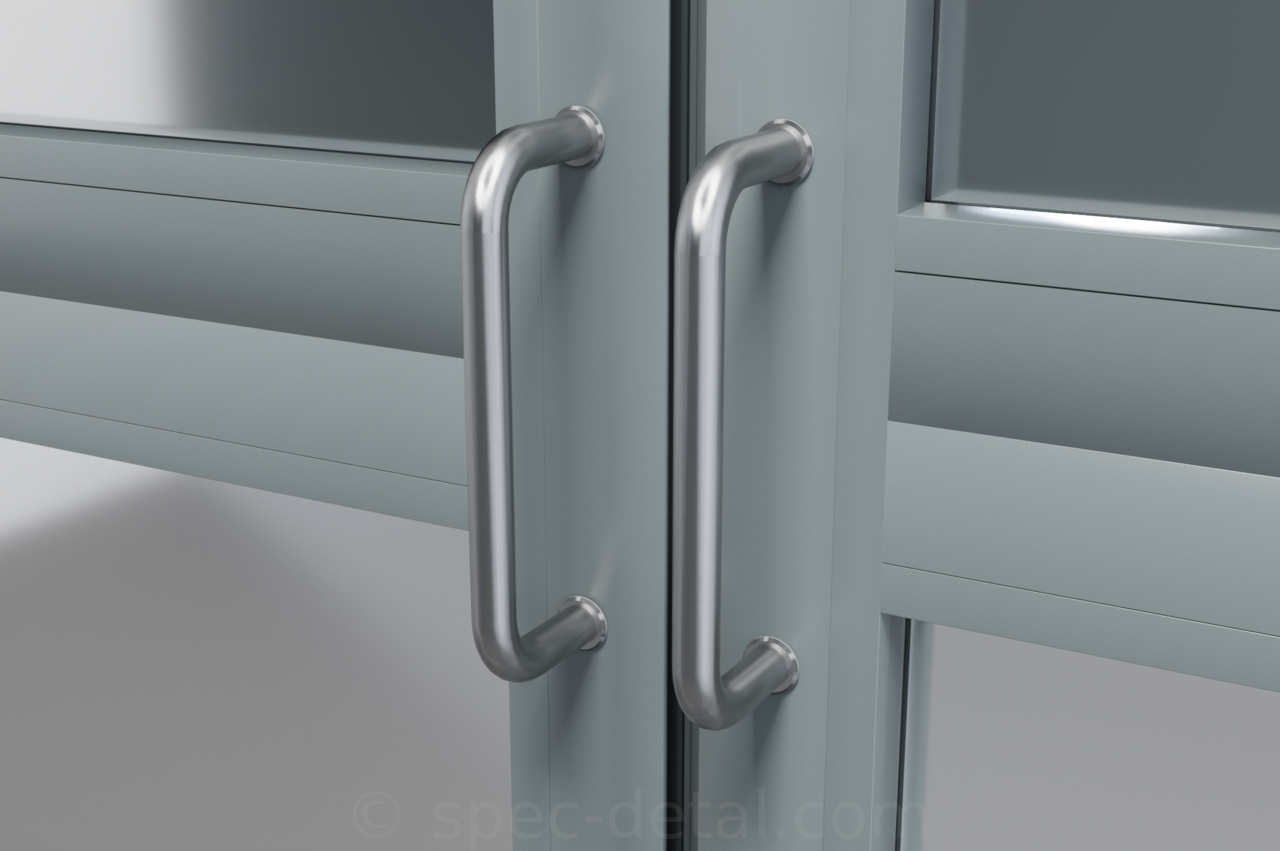

СДР-300 — длинная гнутая скоба D25/D30 для крупных полотен
Удлинённая дугообразная форма сохраняет простую двухточечную схему, но позволяет получить межосевое до 2000 мм. Модель применяют на крупных входных и интерьерных дверях разных материалов.
Формаудлинённая гнутая трубабез отдельных стоек
ДиаметрD25 или D30по масштабу двери
Межосевое200–2000 ммфиксированная линейка
Крепление2 точкидля цельной скобы
01
Выбор модели
Когда СДР-300 подходит для дверного узла
Проверьте до заказа
Длинная скоба создаёт высокий рычаг
- жёсткость полотна и закладных проверяют отдельно
- межосевое фиксируется до производства
- для стекла нужны рассчитанные отверстия и прокладки
- крепёж подбирается по толщине и материалу двери
02
Конструкция
Особенности ручки СДР-300
Форма рассчитана на более крупный масштаб, чем СДР-200.
Диаметр выбирают с учётом длины и удобства хвата.
Цельная труба крепится по концам без промежуточных стоек.
Заявлены дерево, алюминий, ПВХ, стекло, сталь и структурные двери.
Межосевое выбирается из линейки до 2000 мм.
SSS, PSS или RAL согласуются с объектом.
03
Подбор и замер
Какие данные нужны для заказа СДР-300
| Исходные данные | Почему они важны |
|---|---|
| Межосевое | Определяет длину скобы и расположение отверстий. |
| Диаметр трубы | Влияет на жёсткость, хват и внешний вид. |
| Жёсткость двери | Особенно важна при максимальном межосевом. |

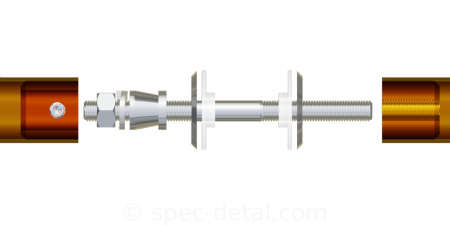

| Толщина полотна | Определяет длину крепёжной шпильки. |
| Стекло | Требует расчёта отверстий до закалки. |
| Сторонность | Фиксирует состав одностороннего или двустороннего комплекта. |
!
При межосевом около 2000 мм нужна проверка полотна
Двухточечная ручка создаёт заметный изгибающий момент. Для тонкого профиля или крупного стекла необходимо подтвердить закладные, толщину и допустимые краевые расстояния.
04
Сравнение моделей
СДР-300 и ближайшие решения «Спецдеталь»
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-300эта модель | длинная гнутая скоба D25/D30 для крупных полотен | При межосевом около 2000 мм нужна проверка полотна |
| СДР-200 | гнутая D25/D30 с межосевым до 1600 мм | для более компактной двери |
| СДР-17 | прямой круглый поручень на стойках | для рейлинговой архитектуры |
| СДР-22 | прямоугольная многоточечная ручка | когда нужно распределить нагрузку по длине |
05
Технические данные
Параметры ручки СДР-300
Данные для предварительного подбора.

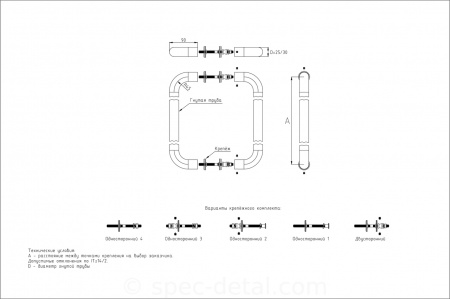

Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | удлинённая гнутая ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение | круглая труба D25 или D30 |
| Межосевое | фиксированное, 200–2000 мм |
| Точки крепления | 2 |
| Двери | дерево, алюминиевый и пластиковый профиль, стекло, сталь, структурные двери |
| Поверхности | SSS, PSS, RAL |
| Комплект | двусторонний или односторонний |
| Толщина полотна | варианты крепежа до 65, 85, 110, 130 мм и под заказ |
| Монтаж | по рабочему чертежу и проверенной жёсткости полотна |
06
Вопросы и ответы
Что важно знать о ручке СДР-300
Чем СДР-300 отличается от СДР-200?
СДР-300 рассчитана на большее межосевое — до 2000 мм, тогда как у СДР-200 линейка заканчивается на 1600 мм.
Можно ли установить длинную ручку на стекло?
Да, стекло заявлено производителем, но отверстия, толщину и прокладки рассчитывают до закалки.
Сколько точек крепления у модели?
Две — по концам цельной гнутой трубы.
Как выбрать диаметр?
D25 выглядит легче, D30 массивнее и обычно уместнее при большом межосевом.
Что проверить на профильной двери?
Жёсткость профиля, закладные, толщину, положение замка и допустимое расстояние от края.
