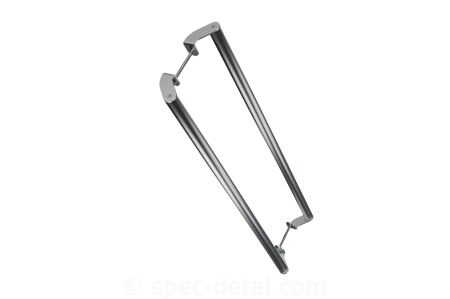

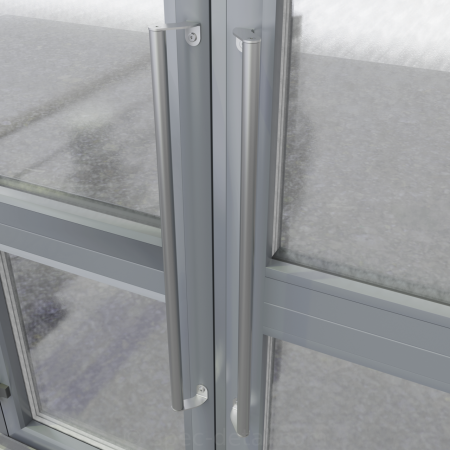

Модель для входных, профильных, металлических, деревянных и стеклянных дверей. Смещённый поручень оставляет рабочее пространство у цилиндра, а фиксированная размерная привязка исключает произвольный выбор межосевого расстояния.

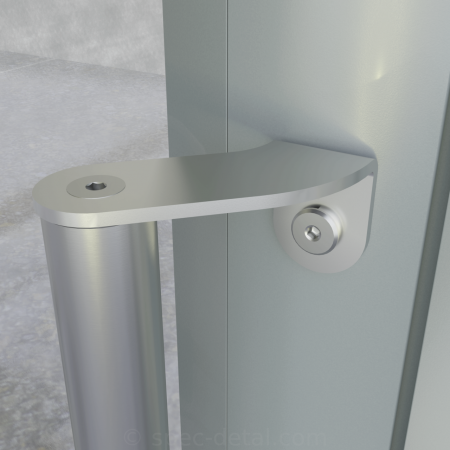

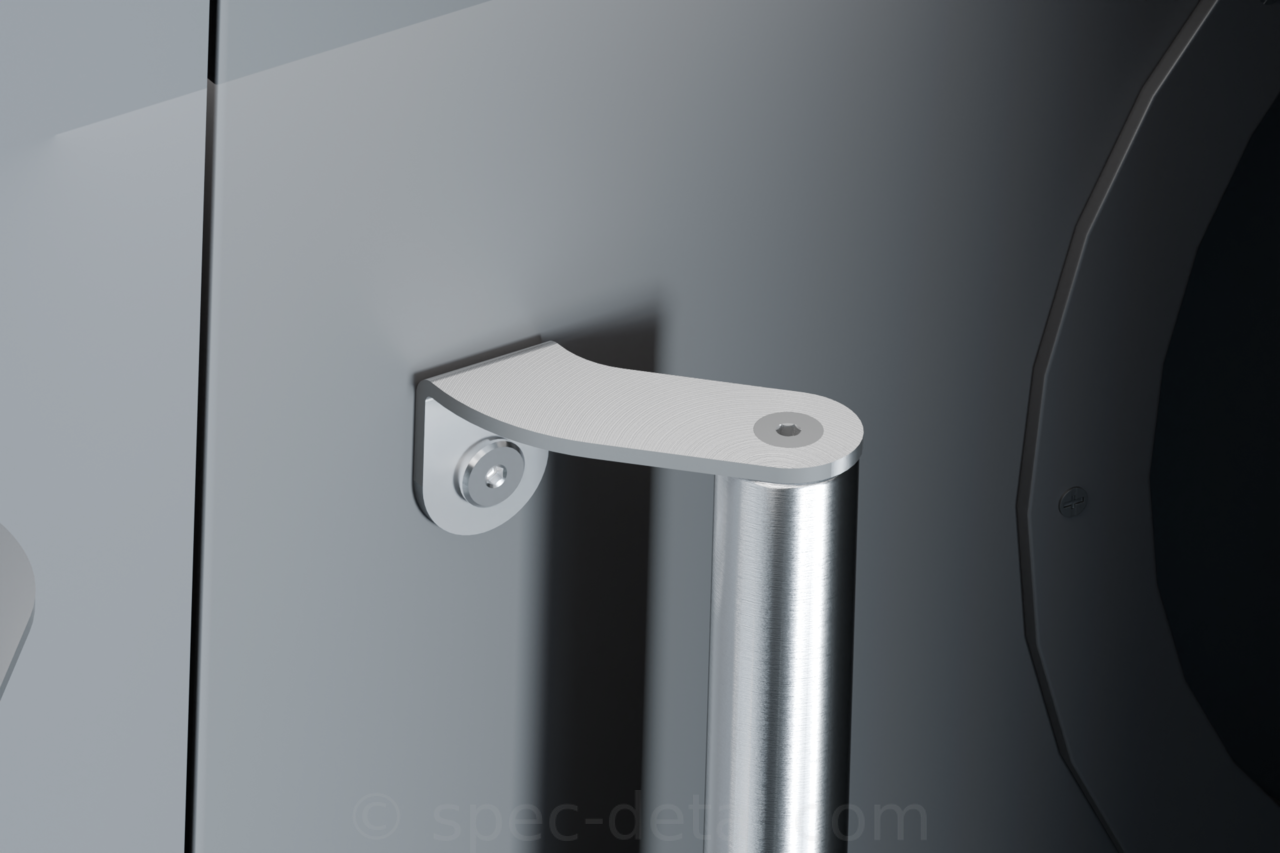

Поручень вынесен относительно стоек, поэтому рука не упирается в цилиндр или накладку замка.
D32 выглядит легче; D38 даёт более массивный хват и другую размерную формулу.
Межосевое определяется общей длиной поручня и выбранным диаметром.

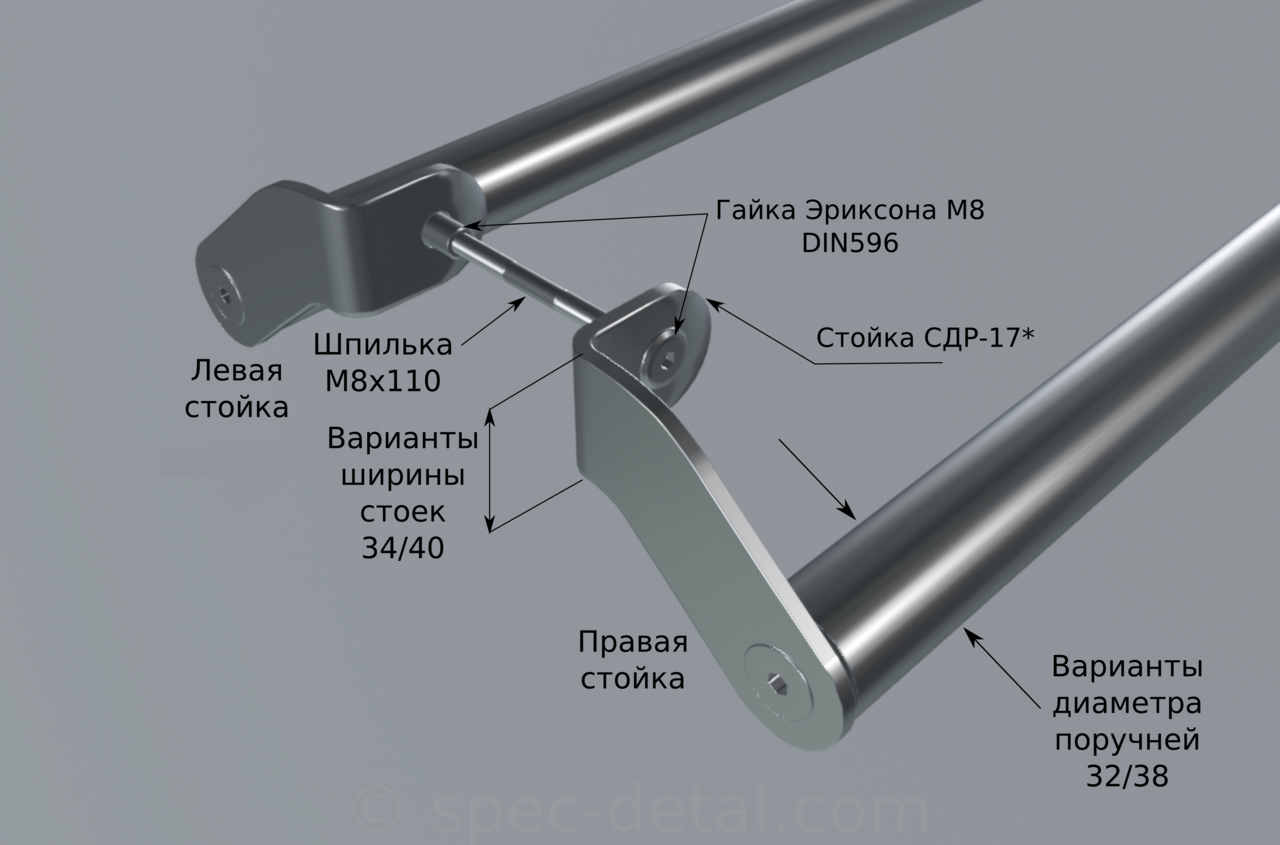

Стяжка по торцам поручня удерживает ручку от проворачивания при эксплуатации.
Производитель указывает дерево, алюминиевый и пластиковый профиль, стекло и стальной прокат.
Матовая SSS и полированная PSS — базовые варианты; специальные покрытия подтверждаются в спецификации.
| Исходные данные | Почему они важны |
|---|---|
| Материал и толщина полотна | Определяют длину шпилек, втулки и возможность одностороннего монтажа. |
| Диаметр поручня | Влияет на хват, внешний вид и расчёт межосевого расстояния. |
| Общая длина L | Задаёт пропорции ручки относительно дверного полотна. |
| Положение замка | Проверяется, чтобы смещение действительно освобождало цилиндровую зону. |

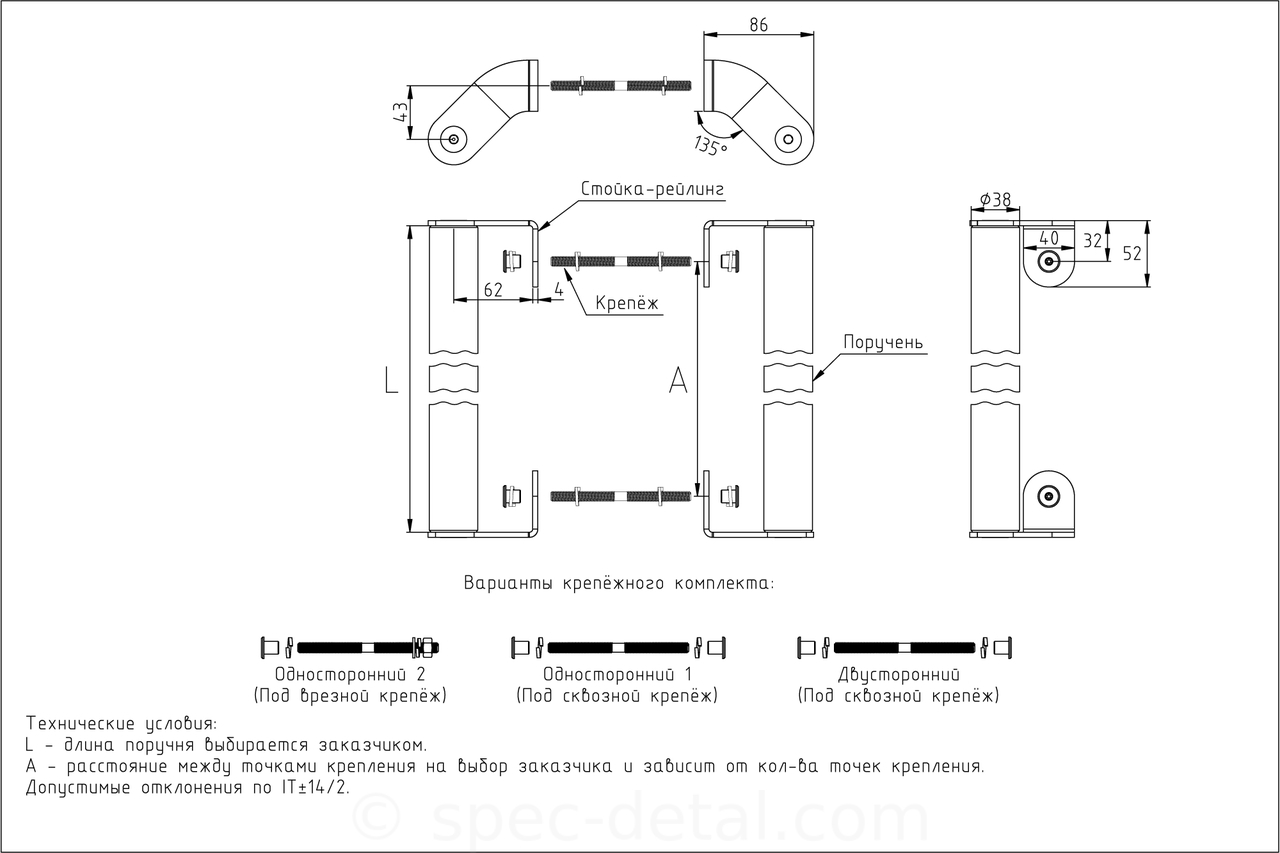

| Сторонность комплекта | Определяет состав крепежа и доступ к обратной стороне двери. |
| Условия эксплуатации | Нужны для выбора поверхности и согласования ухода за нержавеющей сталью. |

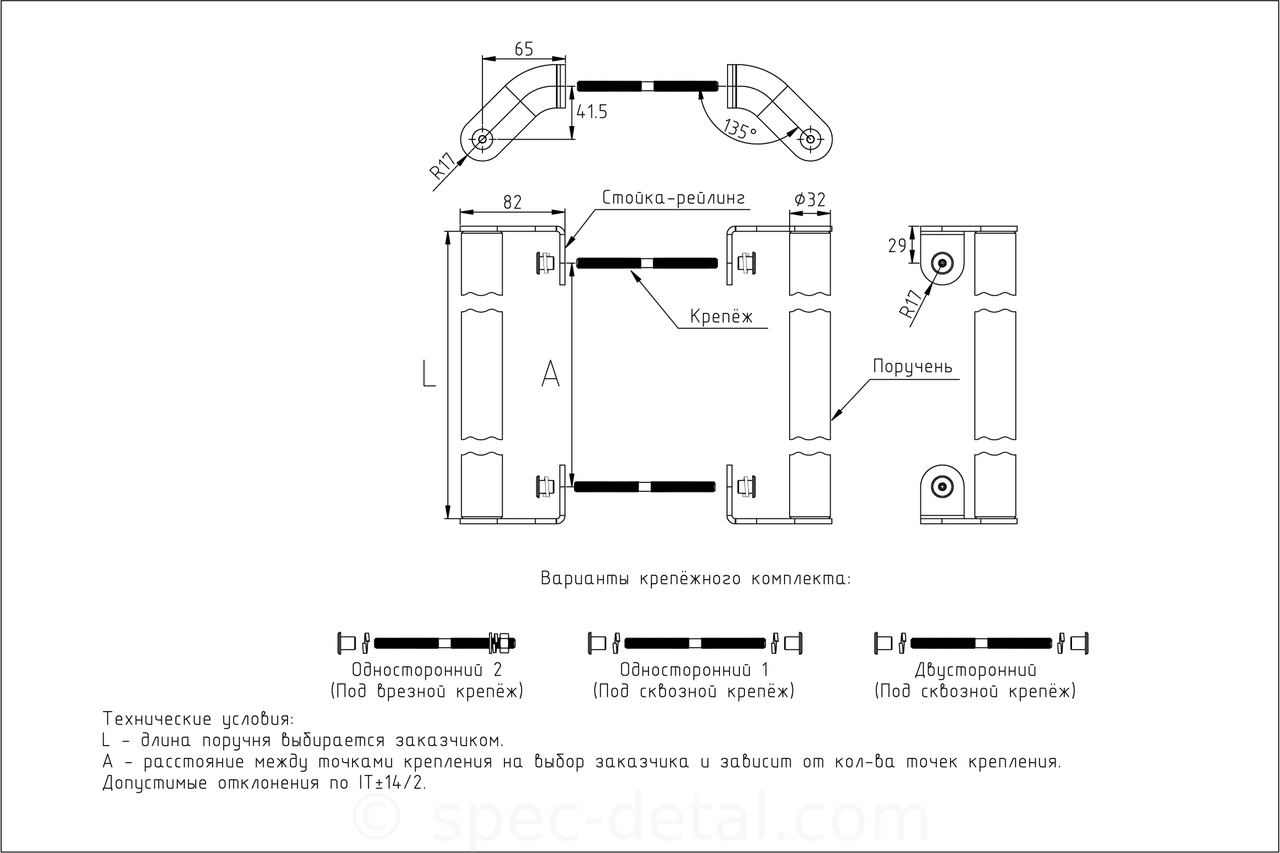

Для СДР-17 межосевое связано с длиной и диаметром поручня. До сверления полотна нужно сверить выбранную строку размерной таблицы или рабочий чертёж.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-17эта модель | круглая ручка со смещением для свободного доступа к замку | Не переносите межосевое с похожей модели |
| СДР-17.1 | D38 без смещения; фиксированное межосевое | когда нужен прямой поручень |
| СДР-18.1 | D30 без смещения; регулируемое межосевое | при замене по существующим отверстиям |
| СДР-19 | D32/D38 со смещением и 2–4 точками | для более длинных профильных дверей |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | круглое, D32 или D38 |
| Длина поручня | 300–2300 мм |

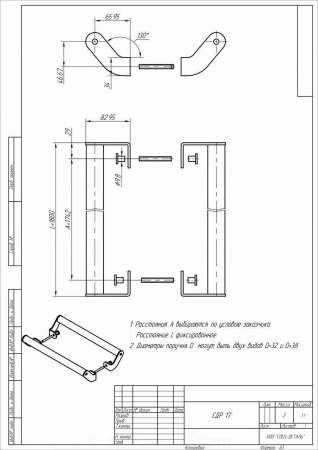

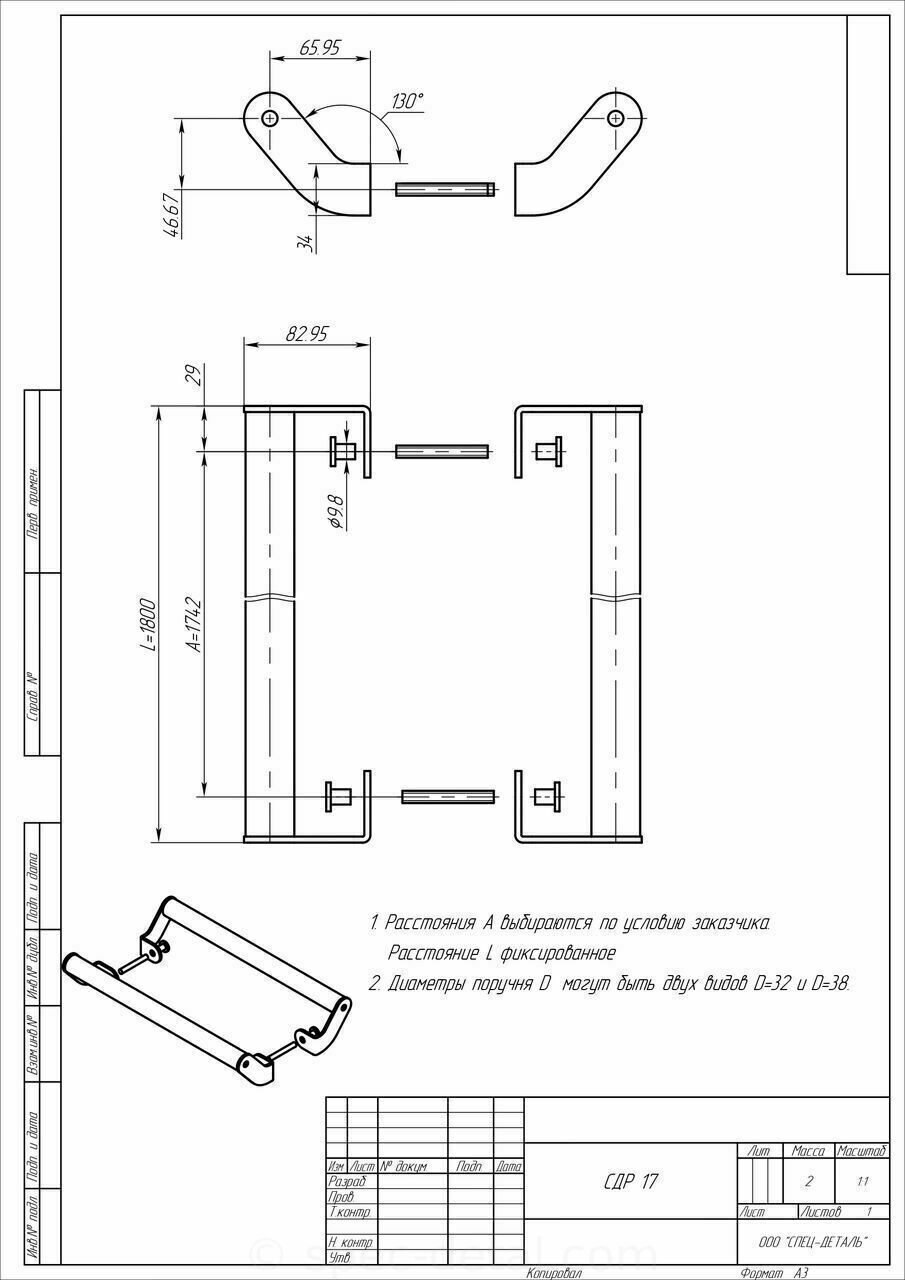

| Межосевое | фиксированное: D32 — A = L − 50 мм; D38 — A = L − 56 мм |
| Точки крепления | 2 |
| Геометрия | смещение поручня относительно оси стоек |

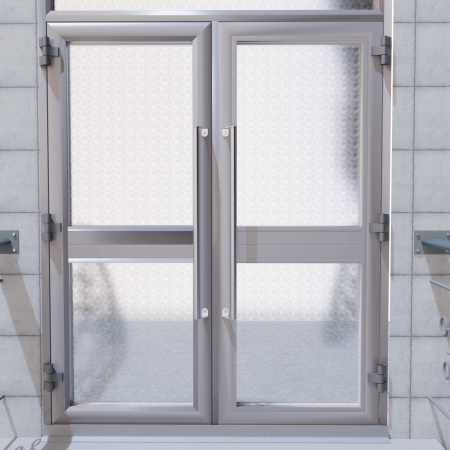

| Двери | дерево, алюминиевый и пластиковый профиль, стекло, стальной прокат |
| Поверхности | SSS, PSS; TiN, перфорация и RAL — по согласованию |
| Толщина полотна | штатный крепёж до 85 мм; для большей толщины — удлинённая шпилька |
У СДР-17 поручень смещён относительно стоек и доступен в D32 или D38. СДР-17.1 выполнена без смещения и использует поручень D38.
Для D32 из общей длины L вычитают 50 мм, для D38 — 56 мм. Итоговый размер проверяют по таблице производителя.
Да, производитель указывает стекло среди допустимых полотен. Диаметр отверстий, втулки и прокладки нужно согласовать до закалки.
Нужно сопоставить смещение ручки, положение цилиндра, декоративной накладки и край профиля.
Материал и толщина полотна, длина L, диаметр D32 или D38, положение замка, сторонность комплекта и требуемая поверхность.
Пришлите чертёж или фото двери с размерами. ATGR проверит формулу межосевого, положение замка, крепёж и подготовит спецификацию для поставки в Минске и по Беларуси.
