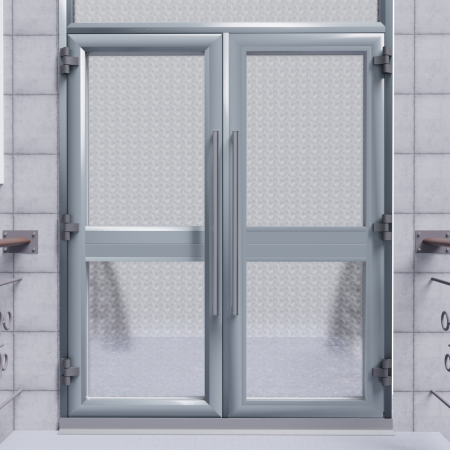

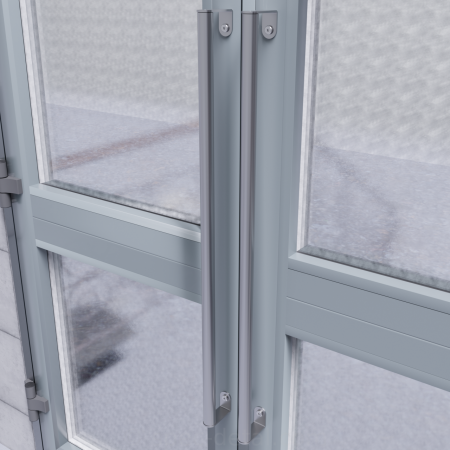

Поручень расположен по оси крепёжных стоек и образует строгую симметричную геометрию. Модель выбирают для деревянных, стальных и стеклянных дверей, когда смещение у замка не требуется.
Поручень находится по центру стоек и не уходит в сторону от линии крепления.
Исполнение D38 даёт визуально массивный и удобный для частого прохода хват.
Каждой длине соответствует фиксированное межосевое A = L − 45 мм.

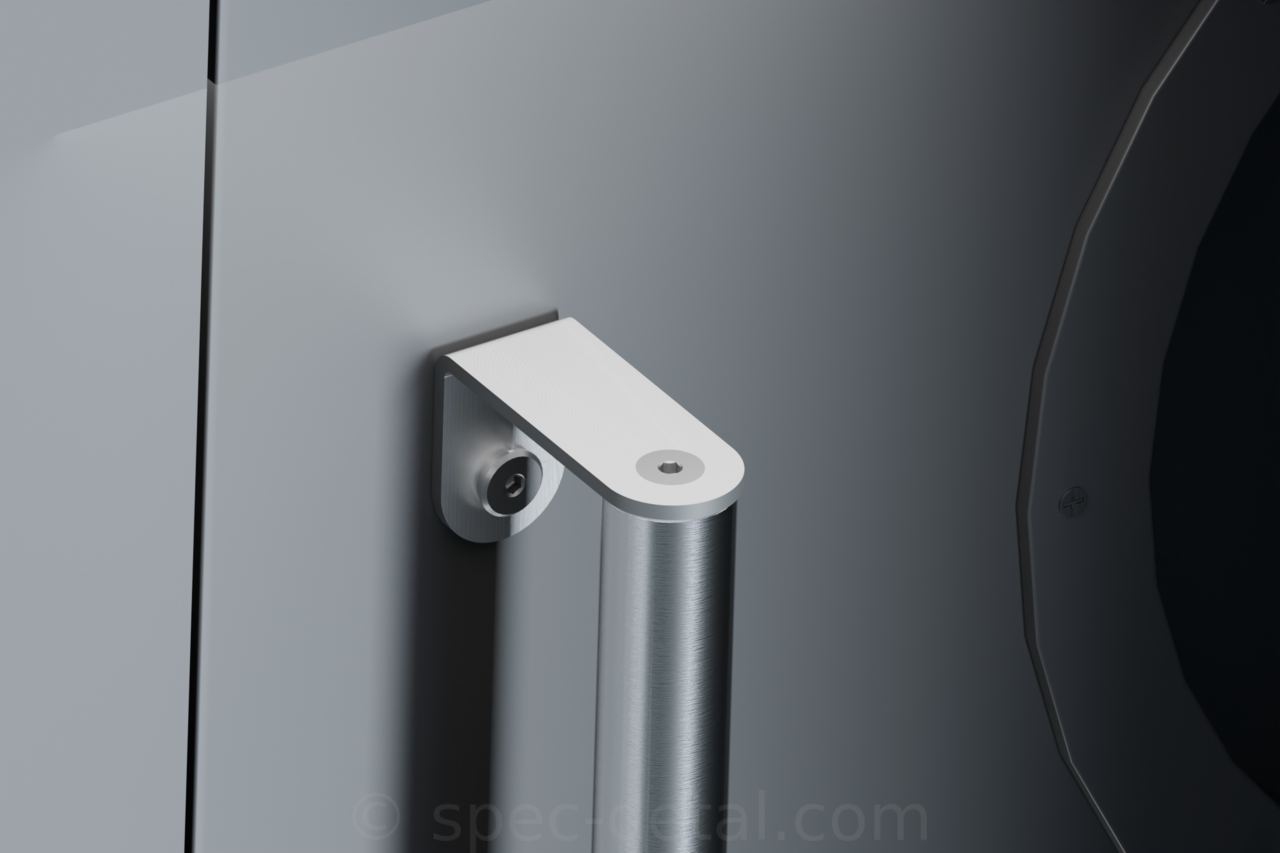

Двусторонняя стяжка по торцам стабилизирует поручень.
Монтаж возможен с согласованными прокладками, втулками и отверстиями.
Можно согласовать матовую, полированную или специальную поверхность под остальную фурнитуру.
| Исходные данные | Почему они важны |
|---|---|
| Длина L | Нужна для выбора конкретной позиции в размерной линейке. |

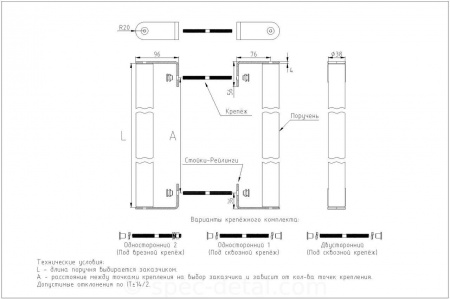

| Межосевое A | Проверяется по формуле и чертежу до сверления полотна. |
| Цилиндровая зона | На профильной двери оценивают расстояние до замка и накладки. |
| Толщина двери | Определяет штатную или удлинённую шпильку. |
| Стекло | Требует согласования диаметра отверстий и защитных прокладок. |
| Вид поверхности | Подбирается в одной системе с петлями, замком и доводчиком. |
Если цилиндр или накладка выступают в сторону линии хвата, лучше сравнить СДР-17.1 со смещённой СДР-17 либо другой моделью.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-17.1эта модель | прямая ручка D38 с фиксированной размерной привязкой | Главное ограничение — отсутствие смещения |
| СДР-17 | D32/D38 со смещением | для свободного доступа к замку |
| СДР-18.1 | D30 и регулируемое межосевое | когда важна подстройка по отверстиям |
| СДР-21 | прямоугольный поручень 20×40 мм | для более графичной архитектуры |
Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.

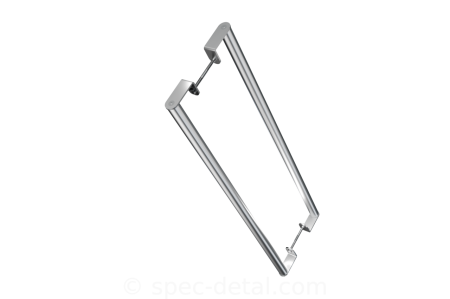

| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | круглое D38 |
| Длина поручня | 300–2300 мм |
| Межосевое | фиксированное: A = L − 45 мм |
| Точки крепления | 2 |
| Геометрия | поручень без смещения относительно стоек |
| Двери | дерево, стекло, стальной прокат; профильные двери — после проверки |
| Поверхности | SSS, PSS, TiN, перфорация, RAL |
| Комплект | двусторонний или односторонний по выбранной схеме |
Прямой поручень расположен без смещения и может пересечься с цилиндром или накладкой замка. Геометрию профиля проверяют до заказа.
Для этой модели межосевое фиксировано: A = L − 45 мм. Например, для длины 1000 мм межосевое составляет 955 мм.
Да, установка на стекло предусмотрена. Схему отверстий, втулки и прокладки согласуют до изготовления полотна.
Нет. Если нужна регулировка по существующим отверстиям, следует рассмотреть СДР-18.1.
Длину ручки, материал и толщину двери, положение замка, чертёж отверстий и требуемую поверхность.
Отправьте размеры полотна и положение замка. ATGR сопоставит длину, фиксированное межосевое и крепёж, чтобы ручка не конфликтовала с фурнитурой.
