Строгий прямой поручень формирует графичную вертикаль на деревянной или стальной двери. Из-за отсутствия смещения особое внимание уделяют цилиндру, накладке замка и краю полотна.
Сечение 20×40 мм выглядит строже круглой трубы.
Линия хвата совпадает с осью стоек, поэтому нужен запас рядом с замком.
Для длинных исполнений доступны до пяти точек крепления.
Рабочий размер выбирается из линейки 200–1900 мм.
Официальный селектор указывает дерево и стальной прокат.
Матовая, полированная или окрашенная по RAL.
| Исходные данные | Почему они важны |
|---|---|
| Материал двери | Определяет закладные и тип крепёжного комплекта. |
| Длина L | Задаёт масштаб ручки и количество стоек. |
| Межосевое A | Фиксируется до изготовления и сверления. |
| Положение цилиндра | Критично из-за прямой геометрии без смещения. |
| Количество точек | Выбирается по длине, жёсткости двери и нагрузке. |
| Толщина полотна | Влияет на длину шпильки и втулок. |
В текстовом описании упоминаются разные типы дверей, но актуальный селектор установки перечисляет дерево и стальной прокат. Для профиля или стекла требуется письменное подтверждение конкретного крепежа.
| Модель | Главное отличие | Когда рассматривать |
|---|---|---|
| СДР-21эта модель | прямоугольная ручка 20×40 мм без смещения | Описание производителя и селектор нужно читать вместе |
| СДР-22 | 20×40 мм со смещением и монтажом на стекло/профиль | когда нужен доступ к замку |
| СДР-25 | 20×40 мм, другая архитектурная геометрия | для альтернативного дизайна стоек |
| СДР-17.1 | круглый D38 без смещения | для более мягкого круглого силуэта |

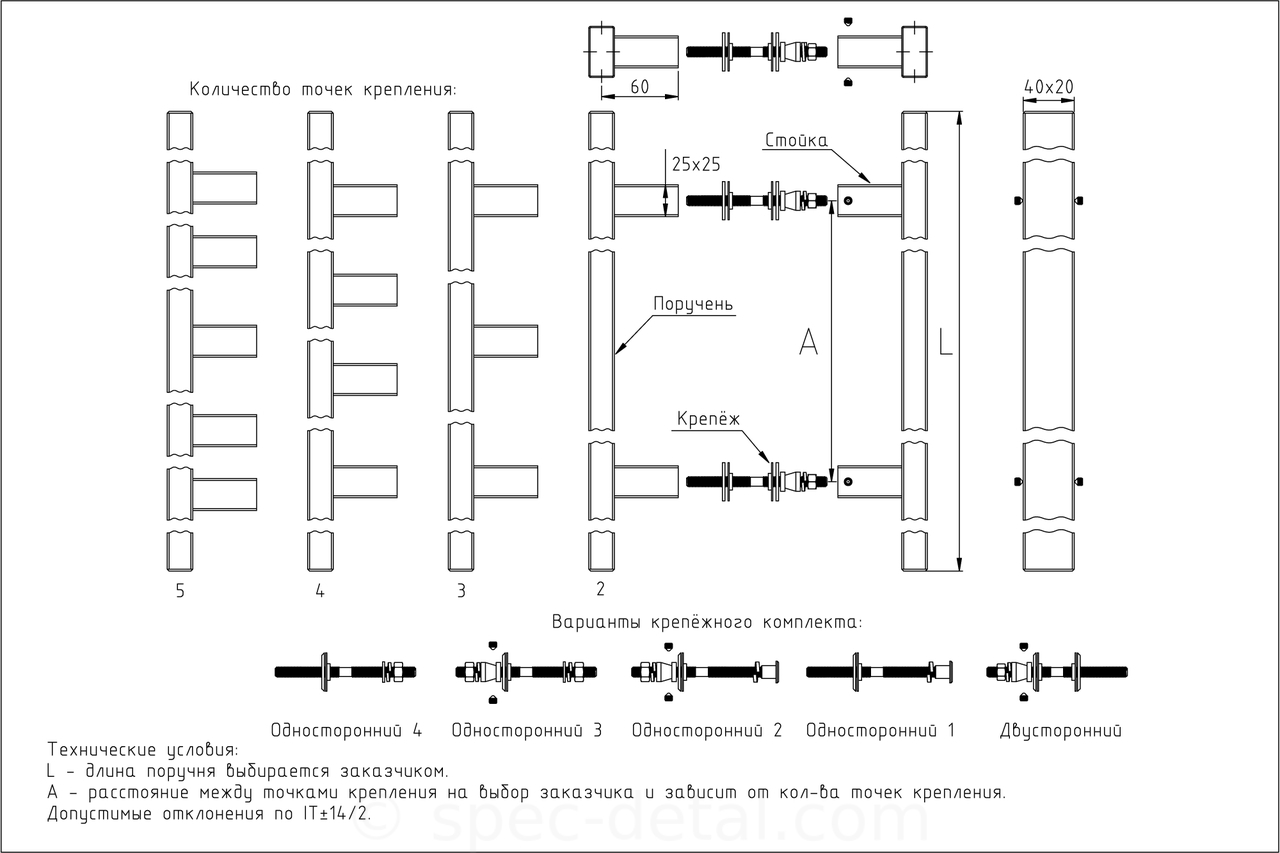

Окончательные размеры, крепёж и поверхность подтверждаются по актуальному чертежу и выбранному исполнению.
| Тип | стационарная дверная ручка-скоба |
| Материал | нержавеющая сталь AISI 304 |
| Сечение поручня | прямоугольник 20×40 мм |
| Длина поручня | 300–2000 мм |
| Межосевое | фиксированное, 200–1900 мм |
| Точки крепления | 2, 3, 4 или 5 |
| Геометрия | прямая, без смещения |
| Штатные двери | дерево и стальной прокат |
| Поверхности | SSS, PSS, RAL |
| Толщина полотна | крепёжные исполнения до 65, 85, 110, 130 мм и под заказ |
Поручень расположен без смещения и может оказаться слишком близко к цилиндру или накладке.
В актуальном селекторе производителя указаны деревянные и стальные двери.
Да, длина достигает 2000 мм; для длинных исполнений предусмотрено до пяти точек крепления.
Официальная линейка содержит значения от 200 до 1900 мм.
Обе используют поручень 20×40 мм, но СДР-22 имеет смещение и более широкую заявленную совместимость с материалами дверей.
Пришлите чертёж двери, положение цилиндра, длину и межосевое. ATGR проверит, подходит ли прямая геометрия, и подготовит крепёжную схему.
